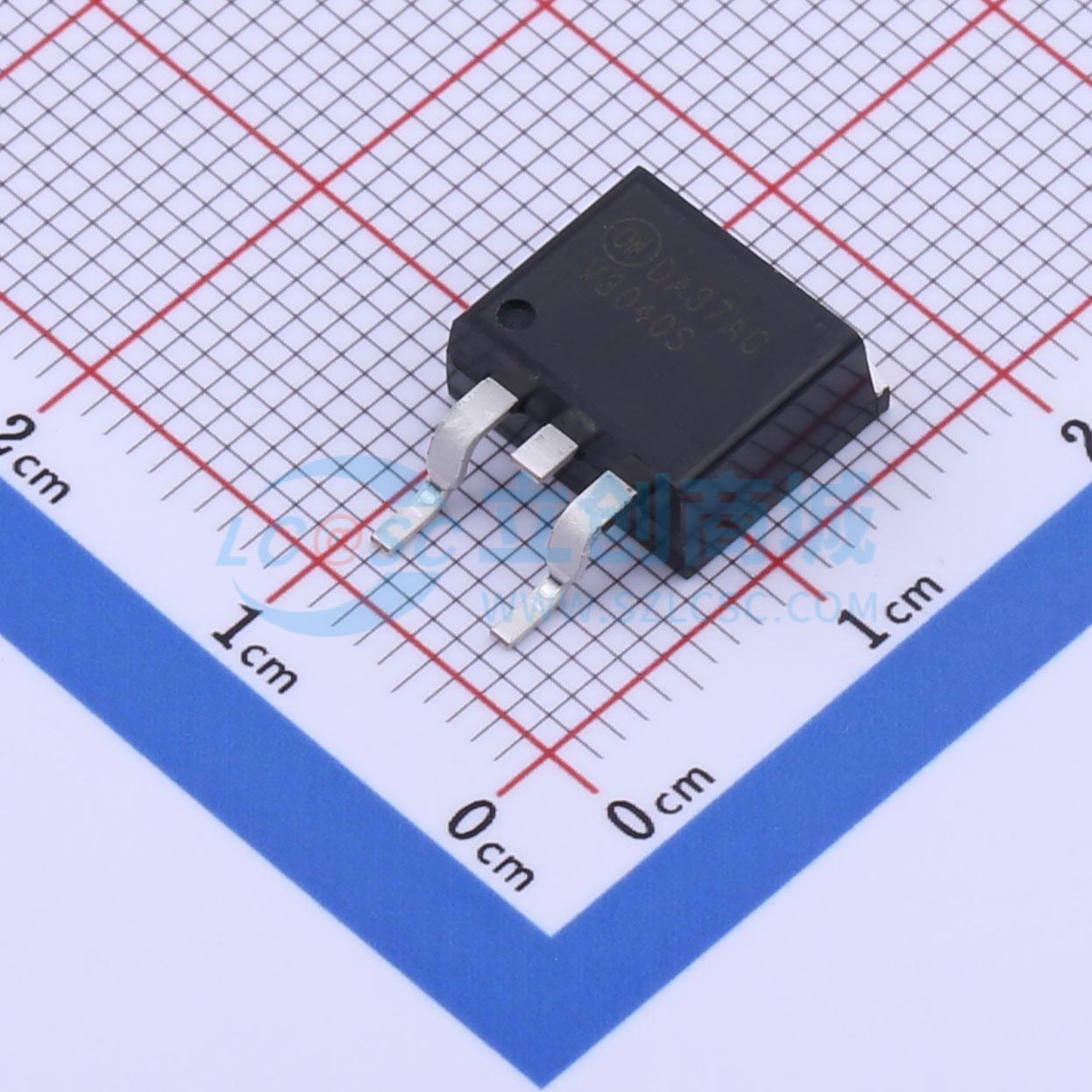

温馨提醒：图片仅供参考，商品以实物为准
ISL9V3040S3ST
430V 21A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ISL9V3040D3S、ISL9V3040S3S、ISL9V3040P3 和 ISL9V3040S3 为下一代点火 IGBT，提供了卓越的 SCIS 功能，采用节省空间的 D-Pak (TO-252)、以及行业标准 D-Pak (TO-263)、TO-262 和 TO-220 塑料封装。此器件适用于汽车点火电路，尤其适合用作线圈驱动器。内部二极管提供了电压箝位，而无需外部组件。EcoSPARK 器件可针对具体的箝位电压进行定制。有关更多信息，请联系最近的安森美半导体销售办公室。之前开发类型为 49362。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ISL9V3040S3ST
- 商品编号
- C898702
- 商品封装
- TO-263AB
- 包装方式
- 编带
- 商品毛重
- 1.959克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 150W | |
| 集射极击穿电压(Vces) | 430V | |
| 集电极电流(Ic) | 21A | |
| 集电极脉冲电流(Icm) | - | |
| 集电极截止电流(Ices) | 25uA | |
| 集射极饱和电压(VCE(sat)) | 2.2V@15A,4.5V | |
| 栅极阈值电压(Vge(th)) | 1.6V@4V,6A | |
| 栅极电荷量(Qg) | 17nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | - | |
| 开启延迟时间(Td(on)) | 700ns | |
| 关断延迟时间(Td(off)) | 4.8us | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+175℃@(Tj) |
