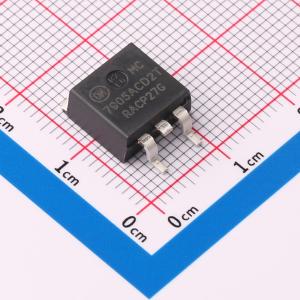

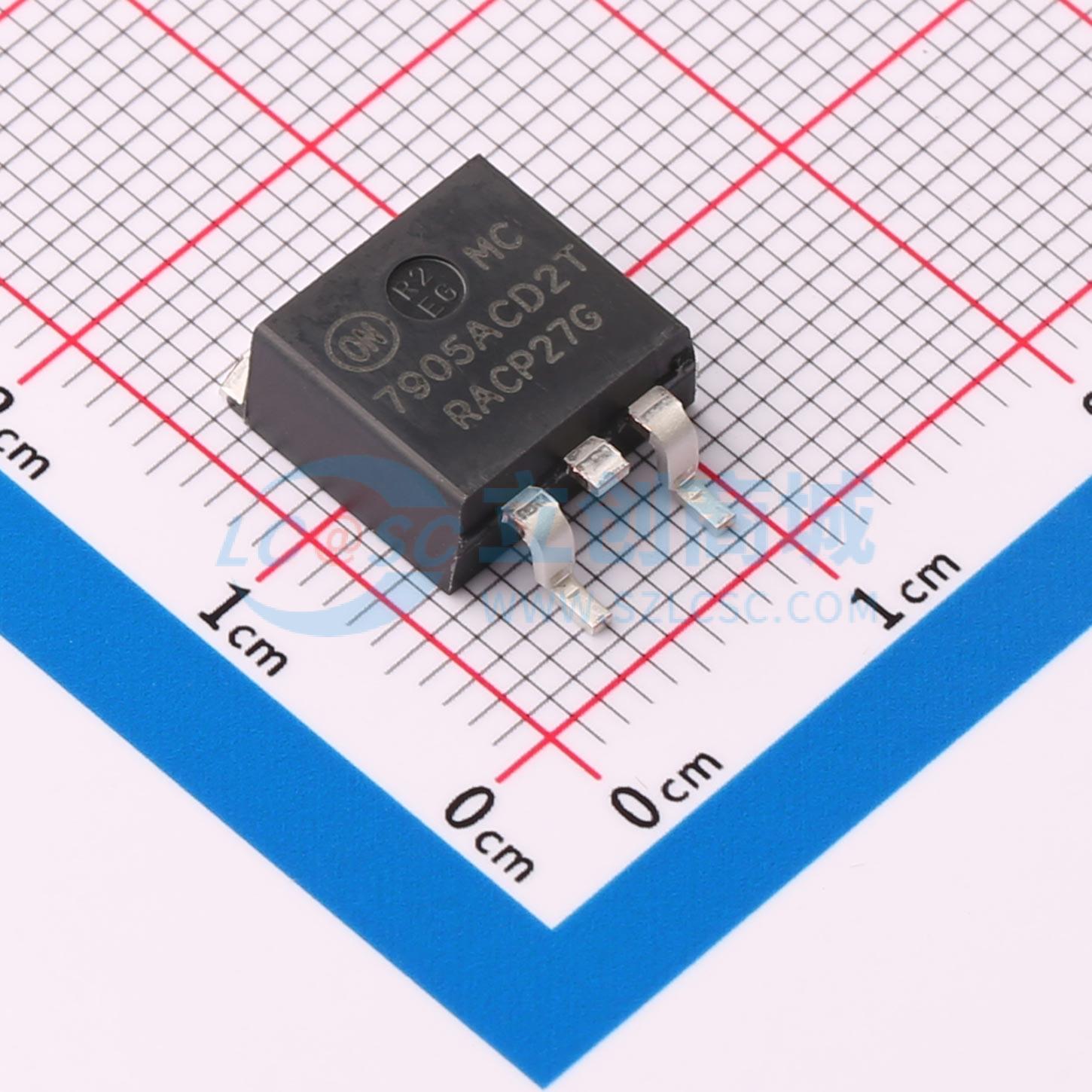

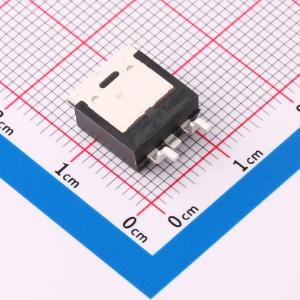

MC7905ACD2TR4G

固定输出负电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 固定输出负电压调节器是流行的MC7800系列设备的补充。这些负电压调节器有与MC7800设备相同的七种电压选项。此外，负电压MC7900系列中还提供了一种通常用于MECL系统的额外电压选项。这些调节器提供 -5.0V 至 -24V 的固定输出电压选项，采用了限流、热关断和安全区补偿技术，使其在大多数工作条件下都非常耐用。在有足够散热的情况下，它们可以提供超过 1.0A 的输出电流。
品牌名称: onsemi(安森美)
商品型号: MC7905ACD2TR4G
商品编号: C898727
商品封装: D2PAK
包装方式: 编带
商品毛重: 1.58克(g)

商品参数

商品概述

MC7900系列固定输出负电压稳压器是广受欢迎的MC7800系列器件的补充。这些负电压稳压器与MC7800器件一样，有七种电压可选。此外，负电压MC7900系列还提供MECL系统常用的一种额外电压选项。这些稳压器的固定输出电压选项范围为 -5.0 V至 -24 V，采用了限流、热关断和安全区补偿技术，使其在大多数工作条件下都非常耐用。在配备足够散热片的情况下，它们可以提供超过1.0 A的输出电流。

商品特性

无需外部元件
内部热过载保护
内部短路限流
输出晶体管安全区补偿
提供2%的电压容差（见订购信息）
可能提供无铅封装。后缀G表示无铅引脚镀层

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	70dB@(120Hz)
	压差	1.3V@(1A)

	属性	参数值
	静态电流(Iq)	4.4mA
	噪声	40uVrms
	特性	过热保护；过流保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	负极
	输出通道数	1
