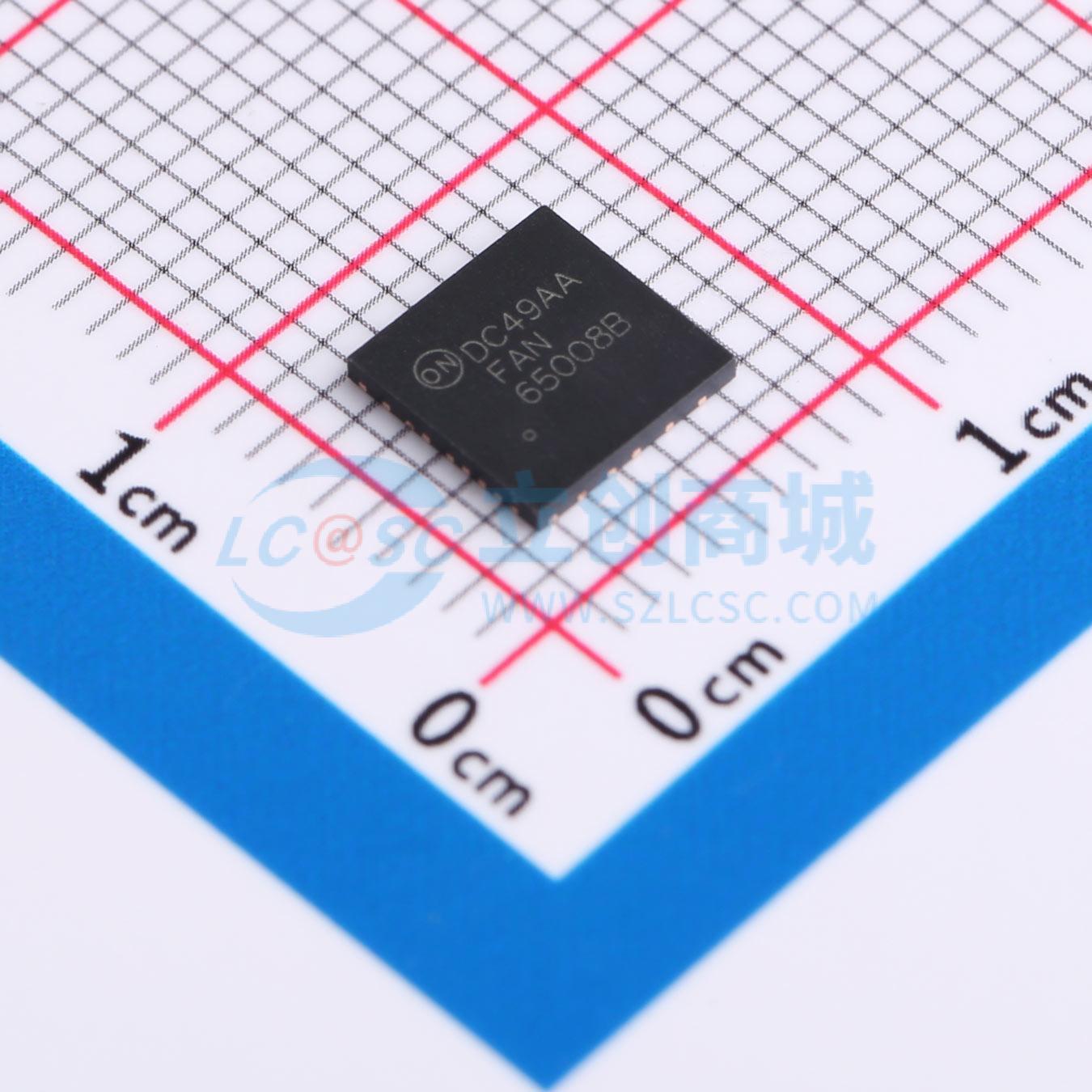

温馨提醒：图片仅供参考，商品以实物为准

FAN65008B

高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN65008B是一款高效的同步降压转换器,具有集成的高侧和低侧功率MOSFET。该设备支持4.5 V到65 V的宽输入电压范围,最大连续输出电流为10 A。内部参考电压为0.6 V,精度为0.67%,确保了精确的电压调节。开关频率可在100kHz到1MHz之间编程。轻载条件下,设备可以设置为断续导通模式,以提高效率。FAN65008B还集成了双LDO,用于减少功率损失和周期性的电流限制。
品牌名称: onsemi(安森美)
商品型号: FAN65008B
商品编号: C890845
商品封装: PQFN-35(6x6)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

FAN65008B是一款宽输入电压（VIN）的高效同步降压稳压器，集成了高端和低端功率MOSFET。该器件采用固定频率电压模式PWM控制器，支持4.5 V至65 V的宽电压范围，可处理高达10 A的连续电流。 FAN65008B包含一个精度为0.67%的参考电压，以实现精确调节。开关频率可在100 kHz至1 MHz之间进行编程。为提高轻载条件下的效率，该器件可设置为具有脉冲跳跃操作的不连续导通模式。 FAN65008B具有双LDO，以最大限度地降低功率损耗，并集成了电流检测电路，可提供逐周期电流限制。这款单相降压稳压器具备完整的保护功能，包括过流保护、热关断、欠压锁定、过压保护、欠压保护和短路保护。 FAN65008B采用高性能PowerTrench MOSFET，可减少开关应用中的振铃现象。FAN65008B将控制器、驱动器和功率MOSFET集成到一个具有散热增强功能的紧凑型6 x 6 mm PQFN封装中。通过集成设计，整个DC/DC转换器从控制器、驱动器到MOSFET的开关性能都得到了优化，提供了高功率密度解决方案。

商品特性

宽输入电压范围：4.5 V至65 V
连续输出电流：10 A
带输入电压前馈的固定频率电压模式PWM控制
精度为0.67%的0.6 V参考电压
可调开关频率：100 kHz至1 MHz
双LDO，用于单电源操作并降低功率损耗
可选CCM PWM模式或轻载PFM模式
用于宽工作范围的外部补偿
可调软启动和预偏置启动
带可调输入电压欠压锁定（UVLO）的使能功能
电源正常指示
过流保护、热关断、过压保护、欠压保护和短路保护
高性能薄型6 mm x 6 mm PQFN封装
该器件无铅且符合RoHS标准

应用领域

高压负载点（POL）模块
电信：基站电源
网络：计算、电池管理系统、USB - PD
工业设备：自动化、电动工具、老虎机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~65V
	输出电压	5V
	输出电流	10A
	开关频率	100kHz~1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.2mA
	开关管(内置/外置)	内置
	输出类型	可调
