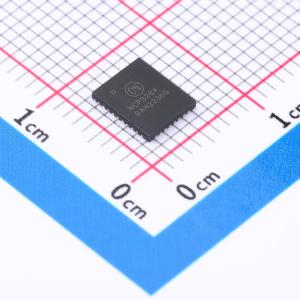

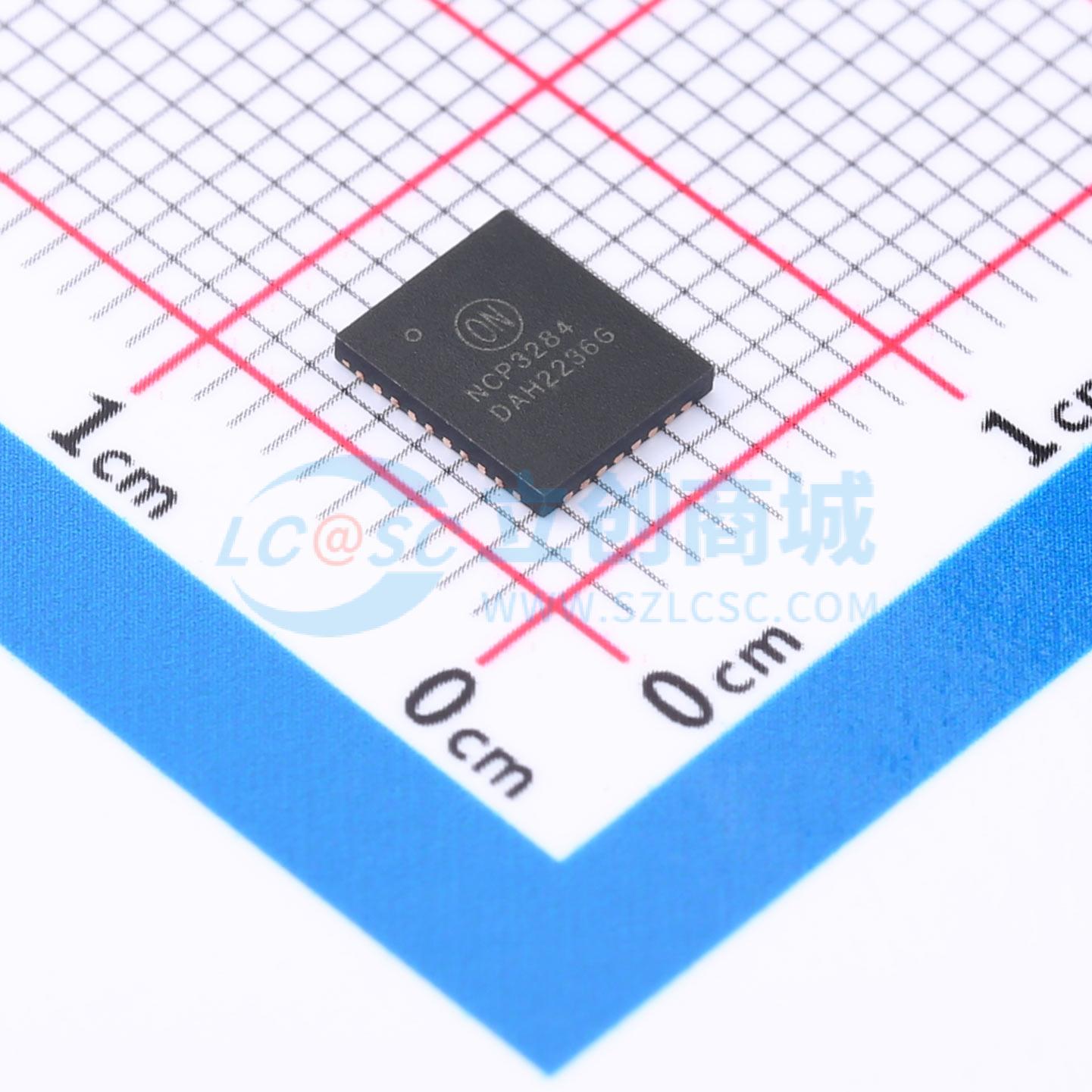

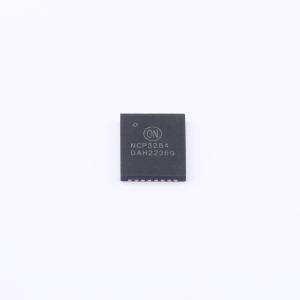

NCP3284MNTXG
单相同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP3284/A 是一款单相同步降压调节器,集成了功率MOSFET,提供高效能和紧凑型的电源管理解决方案。该器件能够提供高达30 A的连续输出电流,支持宽输入和输出电压范围,最高开关频率可达1MHz。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP3284MNTXG
- 商品编号
- C892427
- 商品封装

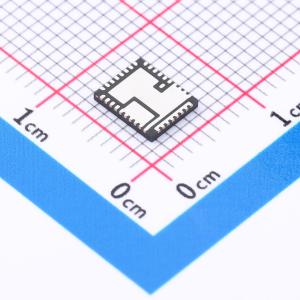

- PQFN-37-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 30A | |
| 开关频率 | 500kHz~1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 6.4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
NCP3284/A是一款单相同步降压稳压器，集成了功率MOSFET，提供了高效率且占用空间小的电源管理解决方案。NCP3284能够提供高达30A TDC输出电流，而NCP3284A则可提供高达35A TDC输出电流，支持宽输入和输出工作电压范围。由于采用了高性能功率MOSFET的集成方案，在高达1MHz的高开关频率下运行时，可以使用较小尺寸的电感器和电容器，并保持高效率。它还提供了差分电压检测、灵活的软启动编程以及全面的保护功能。
应用领域
- 负载点
- 电信和网络
- 服务器和存储系统
- 计算机应用
