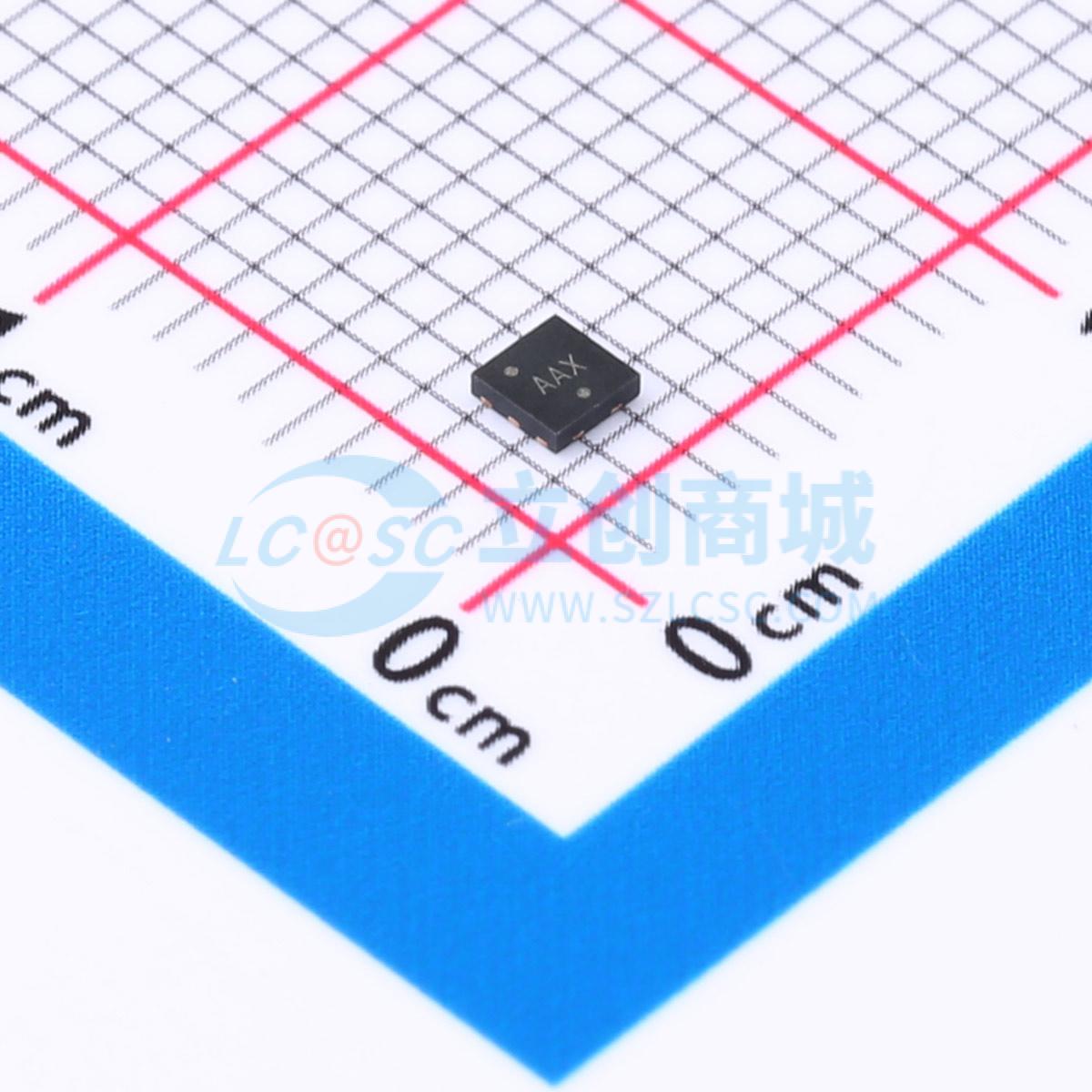

温馨提醒：图片仅供参考，商品以实物为准

NCP380LMUAJAATBG

固定/可调电流限制功率分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高侧功率分配开关，适用于可能遇到大容性负载和短路的应用。该器件集成了一个55 mΩ（DFN封装）的P沟道MOSFET。当输出负载超过电流限制阈值或出现短路时，该器件会切换到恒流调节模式，将输出电流限制在所需水平。电流限制阈值可以通过外部电阻在500 mA至2.1 A之间进行用户调节，也可以是内部固定的。功率开关的上升和下降时间受到控制，以最大限度地减少开关过程中的电流振铃。内部反向电压检测比较器在输出电压高于输入电压时禁用功率开关，以保护开关输入侧的设备。FLAG逻辑输出在过流、反向电压或过温条件下置为低电平。开关由一个逻辑使能输入控制，该输入可以是高电平有效或低电平有效。
品牌名称: onsemi(安森美)
商品型号: NCP380LMUAJAATBG
商品编号: C892454
商品封装: UDFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

NCP380是一款针对可能遇到重容性负载和短路情况的应用设计的高端电源分配开关。该器件包含一个集成的55 mΩ（DFN封装）P沟道MOSFET。当输出负载超过电流限制阈值或存在短路时，该器件通过切换到恒流调节模式来将输出电流限制在所需水平。电流限制阈值可以通过外部电阻在500 mA到2.1 A之间用户可调，或者内部固定。

内部反向电压检测比较器会在输出电压高于输入电压时禁用电源开关，以保护开关输入侧的设备。

在过流、反向电压或过温条件下，FLAG逻辑输出会置低。开关由逻辑使能输入控制，可以是高电平有效或低电平有效。

应用领域

笔记本电脑
USB 端口/集线器
电视

数据手册PDF

放大查看下载PDF

优惠活动

7.7折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	2.1A

	属性	参数值
	工作电压	2.5V~5.5V
	导通电阻	55mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过流保护(OCP)；欠压保护(UVP)
