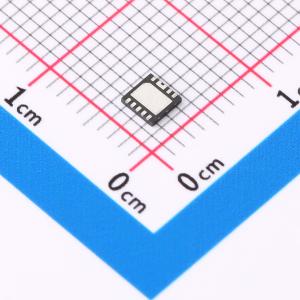

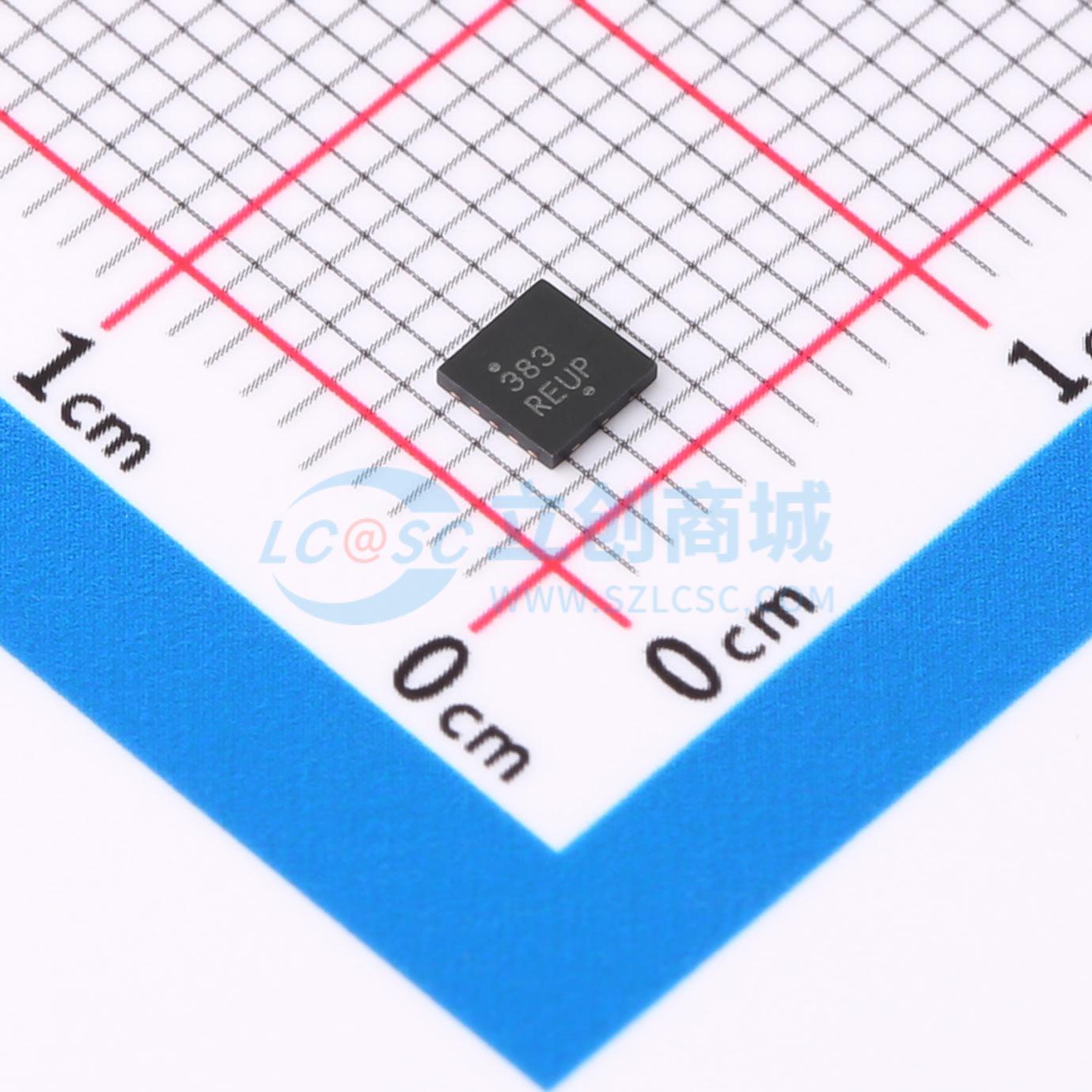

NCP383LMUAJAATXG

可调限流电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP383是一种单输入双输出的电源分配开关，专为可能遇到重容性负载和短路的应用而设计，在单一封装中集成了两个极低RDS(on)的N沟道MOSFET。当输出负载超过电流限制阈值或存在短路时，每个通道通过切换到恒流模式来限制输出电流至所需水平。电流限制阈值由连接在ILIM和GND之间的下拉电阻外部固定。电源开关的上升和下降时间被控制以最小化开启/关闭过程中的电流振铃。内部反向电压检测比较器会在输出电压高于输入电压时禁用电源开关，从而保护开关输入侧的设备。在过流、反向电压或过温条件下，/FLAGx逻辑输出将置低。该开关由一个低电平有效的逻辑使能输入控制。
品牌名称: onsemi(安森美)
商品型号: NCP383LMUAJAATXG
商品编号: C892455
商品封装: UDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.117647克(g)

商品参数

商品概述

NCP383是一种单输入双输出的电源分配开关，专为可能遇到重容性负载和短路的应用而设计，在单一封装中集成了两个极低RDS(on)的N沟道MOSFET。当输出负载超过电流限制阈值或存在短路时，每个通道通过切换到恒流模式来限制输出电流至所需水平。电流限制阈值由连接在ILIM和GND之间的下拉电阻外部固定。电源开关的上升和下降时间被控制以最小化开启/关闭过程中的电流振铃。

内部反向电压检测比较器会在输出电压高于输入电压时禁用电源开关，从而保护开关输入侧的设备。

在过流、反向电压或过温条件下，/FLAGx逻辑输出将置低。该开关由一个低电平有效的逻辑使能输入控制。

应用领域

笔记本电脑
USB 端口/集线器
电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	低电平有效

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	45mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过流保护(OCP)；欠压保护(UVP)
