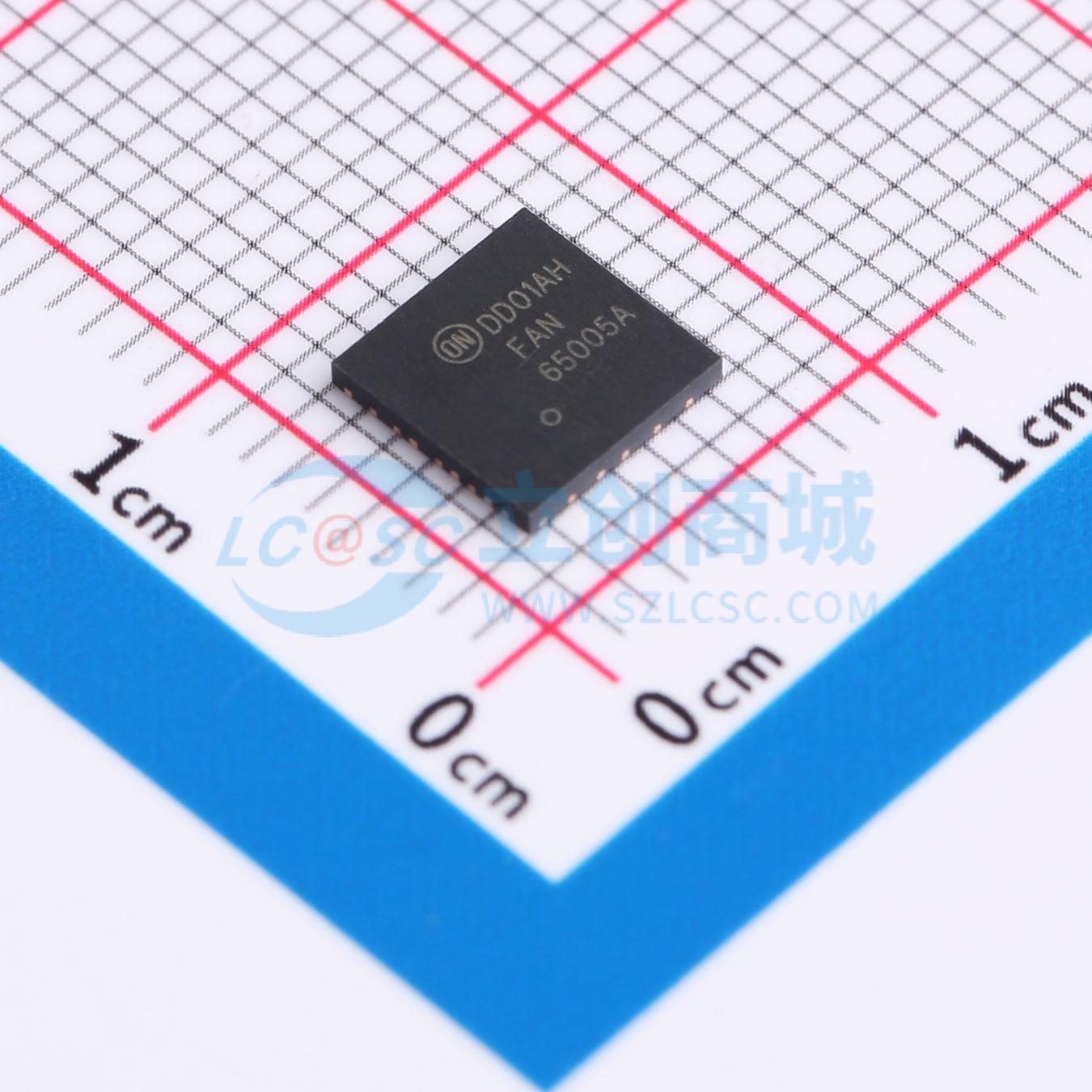

温馨提醒：图片仅供参考，商品以实物为准
FAN65005A
降压型 8A 4.5V~65V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- FAN65005A 是一款高效率同步降压调节器,具有集成的高侧和低侧功率MOSFET。该设备支持从4.5 V到65 V的宽电压范围,并能处理高达8 A的连续电流。内部参考电压为0.6 V,精度为0.67%,开关频率可在100kHz至1MHz之间编程。轻载条件下,设备可以通过脉冲跳跃操作进入非连续导通模式以提高效率。该单相降压调节器提供完整的保护功能,包括过流保护、热关断、欠压锁定、过压保护和短路保护。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN65005A
- 商品编号
- C890844
- 商品封装
- PQFN-35(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~65V | |
| 输出电压 | - | |
| 输出电流 | 8A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FAN65005A是一款宽输入电压（VIN）的高效同步降压稳压器，集成了高端和低端功率MOSFET。该器件采用固定频率电压模式PWM控制器，支持4.5 V至65 V的宽电压范围，可处理高达8 A的连续电流。 FAN65005A包含一个精度为0.67%的参考电压，以实现精确调节。开关频率可在100 kHz至1 MHz之间进行编程。为提高轻载条件下的效率，该器件可设置为具有脉冲跳跃操作的不连续导通模式。 FAN65005A具有双LDO，以最大限度地降低功率损耗，并集成了电流检测电路，可提供逐周期电流限制。这款单相降压稳压器具备完整的保护功能，包括过流保护、热关断、欠压锁定、过压保护、欠压保护和短路保护。 FAN65005A采用安森美半导体（onsemi）的高性能PowerTrench MOSFET，可减少开关应用中的振铃现象。FAN65005A将控制器、驱动器和功率MOSFET集成到一个散热增强型、紧凑的6 x 6 mm POFN封装中。通过集成方式，整个DC/DC转换器从控制器、驱动器到MOSFET开关性能都得到了优化，提供了高功率密度解决方案。
商品特性
- 宽输入电压范围：4.5 V至65 V
- 连续输出电流：8 A
- 带输入电压前馈的固定频率电压模式PWM控制
- 精度为0.67%的0.6 V参考电压
- 可调开关频率：100 kHz至1 MHz
- 双LDO，用于单电源操作并降低功率损耗
- 可选CCM PWM模式或轻载PFM模式
- 用于宽工作范围的外部补偿
- 可调软启动和预偏置启动
- 带可调输入电压欠压锁定（UVLO）的使能功能
- 电源正常指示
- 过流保护、热关断、过压保护、欠压保护和短路保护
- 高性能、薄型6 mm x 6 mm PQFN封装 该器件无铅且符合RoHS标准
应用领域
- 高压负载点（POL）模块
- 电信：基站电源
- 网络：计算、电池管理系统、USB - PD
- 工业设备：自动化、电动工具、老虎机
