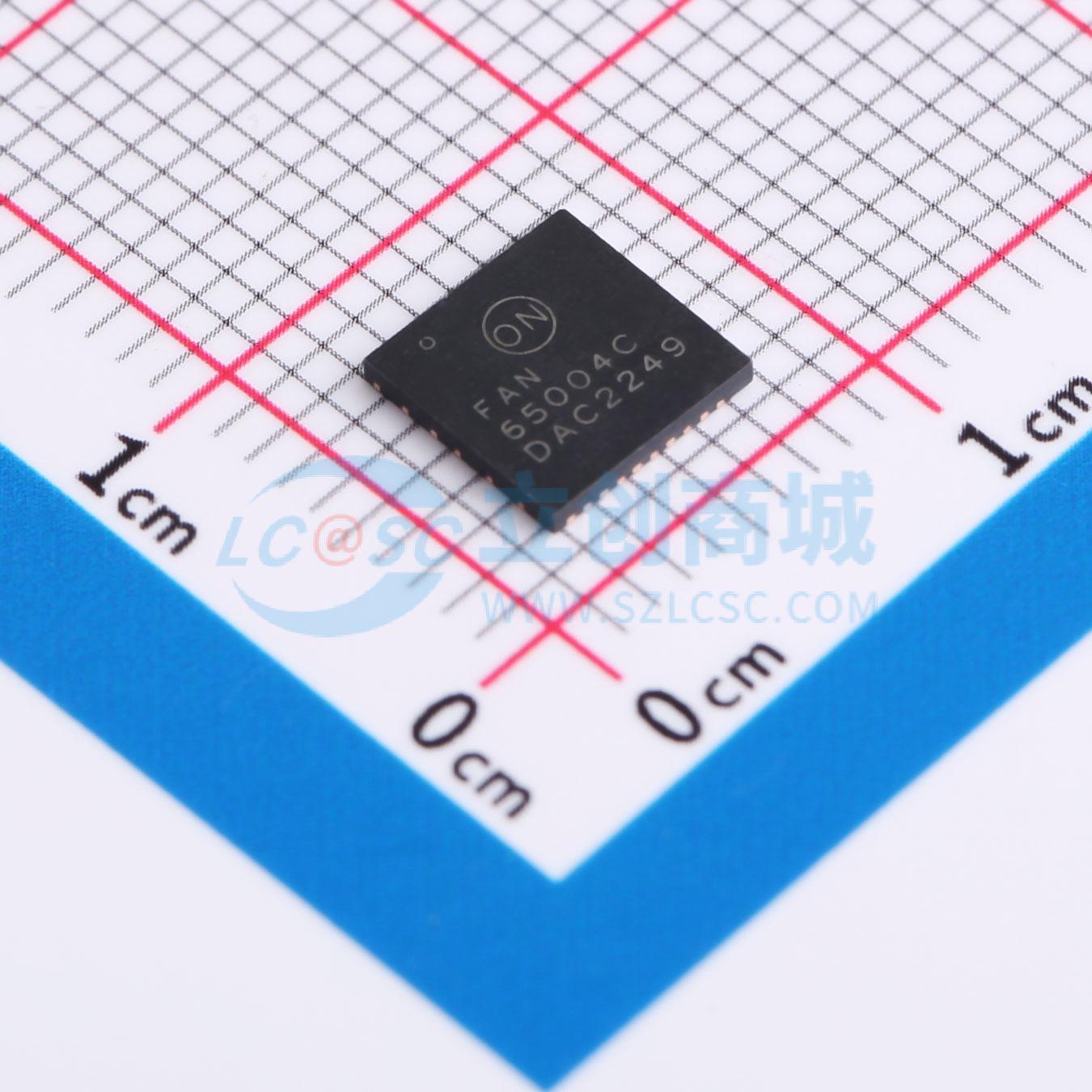

FAN65004C

高效同步降压调节器

描述: FAN65004C是一款宽输入电压范围的高效同步降压调节器,集成了高边和低边功率MOSFET。该设备支持4.5 V至65 V的输入电压范围,连续输出电流可达6 A。具有固定频率电压模式PWM控制,参考电压精度为0.67%,开关频率可编程范围为100kHz至1MHz。该设备还具有双LDO,可减少功率损失,内置电流检测电路提供逐周期电流限制。完整的保护功能包括过流保护、热关断、欠压锁定、过压保护和短路保护。
品牌名称: onsemi(安森美)
商品型号: FAN65004C
商品编号: C890843
商品封装: PQFN-35(6x6)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

FAN65004C 是一款宽输入电压、高效率的同步降压稳压器，集成了高压侧和低压侧功率MOSFET。该器件包含一个固定频率的电压模式PWM控制器，支持从4.5V到65V的宽电压范围，并能处理高达6A的连续电流。

FAN65004C 包含一个精度为0.67%的参考电压，以实现严格的调节。开关频率可以从100kHz编程至1MHz。为了在轻负载条件下提高效率，该器件可以设置为具有脉冲跳过操作的不连续导通模式。

FAN65004C 配备了双LDO以最小化功率损耗，并集成了电流检测电路，提供逐周期电流限制。这款单相降压稳压器提供了完整的保护功能，包括过流保护、热关断、欠压锁定、过压保护、欠压保护和短路保护。

FAN65004C 采用了安森美的高性能PowerTrench MOSFET，减少了开关应用中的振铃现象。FAN65004C 将控制器、驱动器和功率MOSFET集成在一个热增强型、紧凑的6x6mm PQFN封装中。通过集成的方法，整个DC/DC转换器从控制器和驱动器到MOSFET的开关性能都得到了优化，从而提供了一种高功率密度的解决方案。

应用领域

高电压POL模块
电信：基站电源供应
网络：计算，电池管理系统，USB-PD
工业设备：自动化，电动工具，老虎机

数据手册PDF

放大查看下载PDF

交货周期

订货13-15个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~65V
	输出电压	5V
	输出电流	6A
	开关频率	100kHz~1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
