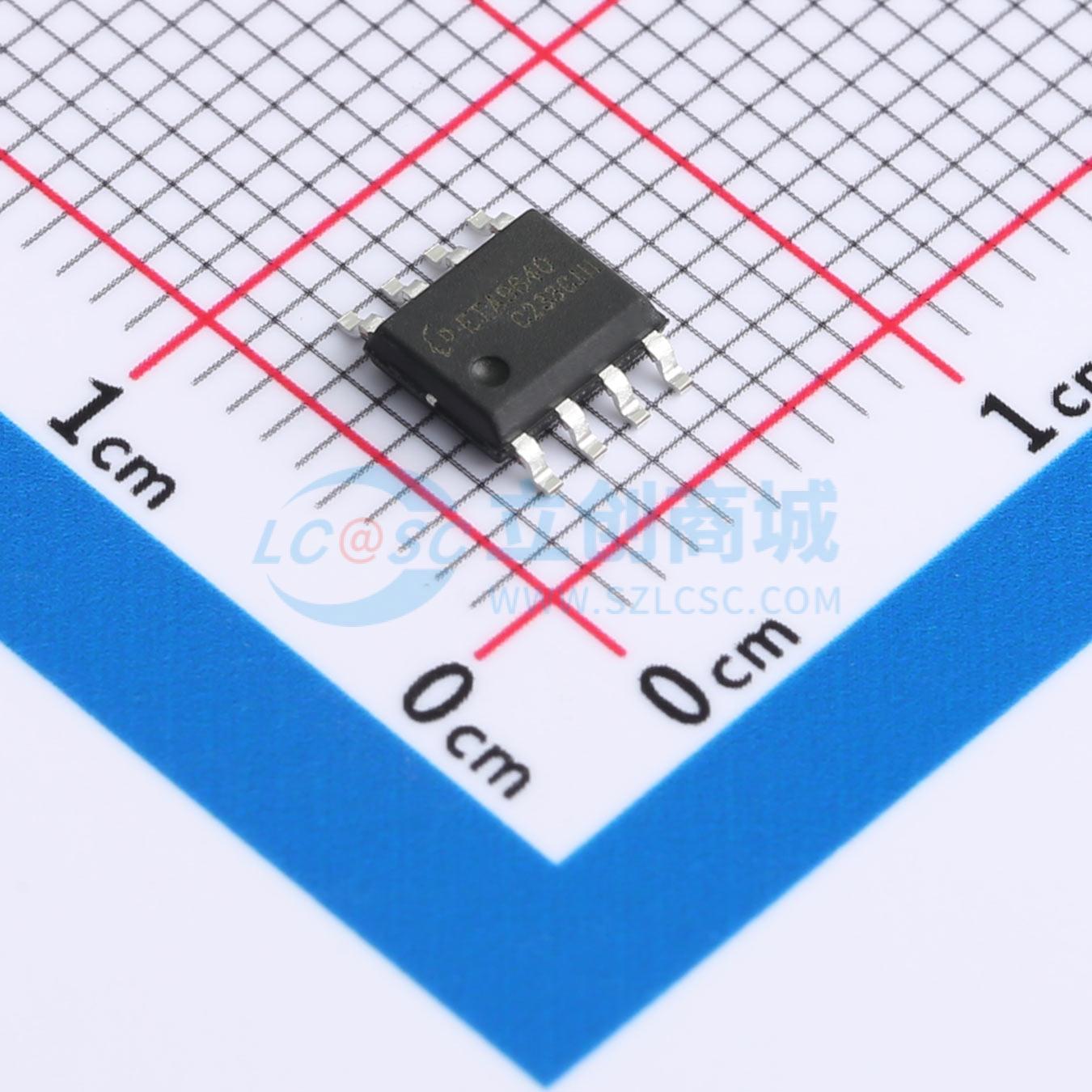

温馨提醒：图片仅供参考，商品以实物为准
ETA9640E8A
适用于移动电源的5V/1A同步升压转换器，内置1A线性充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA9640是一款完全集成的电源管理单元，专为移动电源、移动充电器、备用电池充电器应用而设计。它由一个高效同步升压转换器和一个线性电池充电器组成。该升压转换器可在锂离子电池输入电压下，于5V电压时提供高达1A的输出电流，而充电器可在交流适配器输入时提供高达1A的充电电流
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA9640E8A
- 商品编号
- C7465502
- 商品封装
- ESOP8
- 包装方式
- 编带
- 商品毛重
- 0.190775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6V | |
| 最大充电电流 | 1.15A | |
| 充电饱和电压 | 4.24V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 静态电流(Iq) | 100uA |
商品概述
ETA9640是一款完全集成的电源管理单元，专为移动电源、移动充电器、备用电池充电器应用而设计。它由一个高效同步升压转换器和一个线性电池充电器组成。升压转换器可在锂离子电池输入电压下，于5V输出高达1A的电流，而充电器可在交流适配器输入下提供高达1A的充电电流。升压转换器集成了在关机、短路、输出电流过载或输出电压高于输入电压等情况下，将输入与输出断开的电路。这不仅无需使用外部MOSFET及其控制电路来断开输入与输出，还提供了强大的输出过载保护。采用专利待批技术驱动充电器LED指示灯，无需移动充电器中通常所需的微控制器。在节省微控制器成本的同时，由于整个单元在无负载时的静态电流消耗小于100μA，在考虑一次充电后的待机时间时，与通常消耗高达1mA电流的传统微控制器解决方案相比，它是一种更优的选择。ETA9640采用ESOP8封装。
商品特性
- 二合一：同步升压转换器加充电器
- 短路保护
- 升压输出功率达5W
- 升压输出到输入的反向电流保护
- 高达1A充电电流
- 升压时效率高达96%
- 无负载时静态电流为100μA
- 可编程充电电流
应用领域
- 便携式移动电源
- 便携式3G/4G无线路由器
- 平板电脑
- 配备锂离子电池和USB输出的便携式设备电源
