温馨提醒：图片仅供参考，商品以实物为准

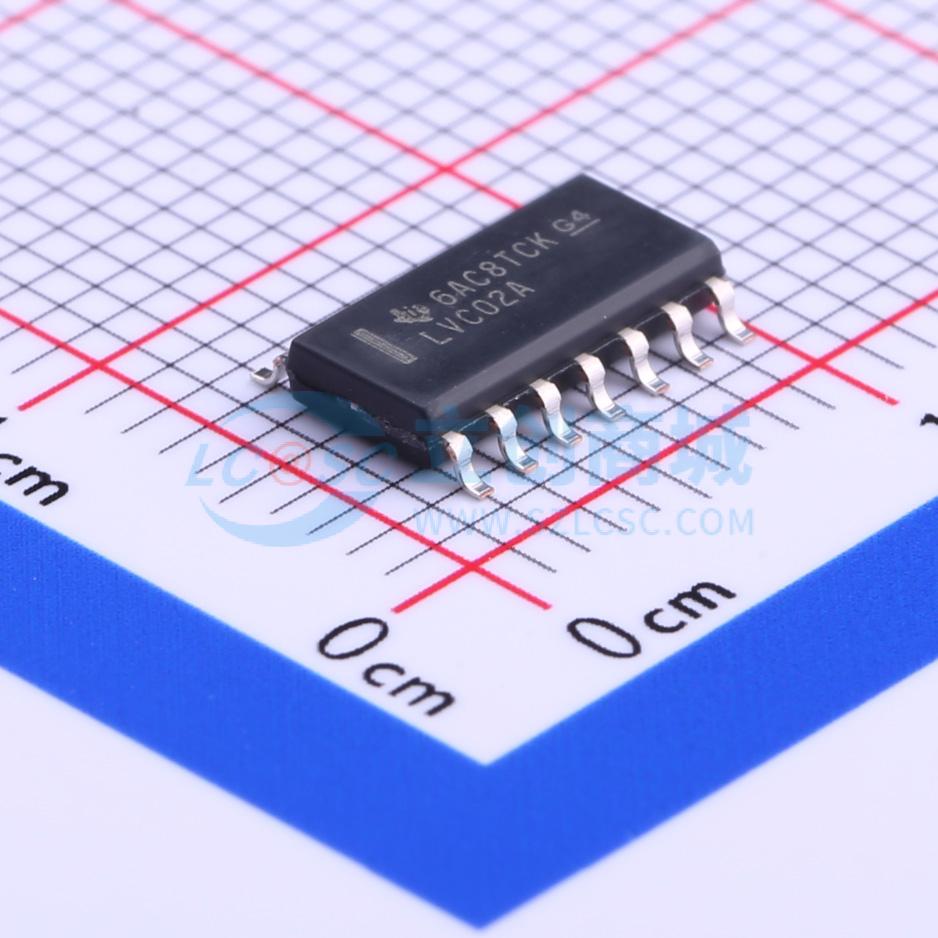

SN74LVC02ADRG4

描述: SN74LVC02A 4 通道、双输入、1.5V 至 3.6V 或非门
品牌名称: TI(德州仪器)
商品型号: SN74LVC02ADRG4
商品编号: C7804
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

逻辑类型：或非门
电路数：4
输入数：2
电压 - 电源：1.65 V ~ 3.6 V
电流 - 静态（最大值）：1μA
电流 - 输出高，低：24mA，24mA
逻辑电平 - 低：0.7 V ~ 0.8 V
逻辑电平 - 高：1.7 V ~ 2 V
不同 V，最大 CL 时的最大传播延迟：4.2ns @ 3.3V，50pF
工作温度：-40°C ~ 125°C
安装类型：表面贴装
供应商器件封装：14-SOIC
封装/外壳：14-SOIC（0.154"，3.90mm 宽）

交货周期

订货41-43个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

近期成交0单

	属性	参数值
	商品目录	逻辑门
	逻辑类型	或非门
	通道数	4
	工作电压	1.65V~3.6V
	静态电流(Iq)	10uA
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	输入高电平(VIH)	2V

	属性	参数值
	输入低电平(VIL)	800mV
	输出高电平(VOH)	2.4V
	输出低电平(VOL)	800mV
	系列	74LVC系列
	传播延迟(tpd)	4.4ns@3.3V,50pF
	工作温度	-40℃~+125℃
	输入通道数	2
