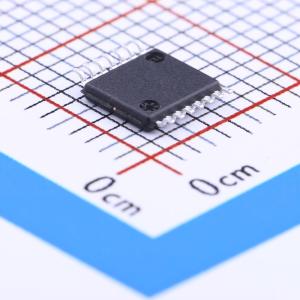

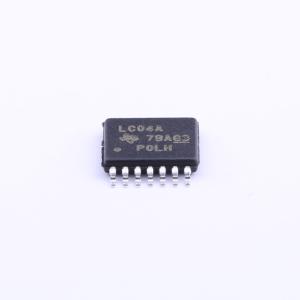

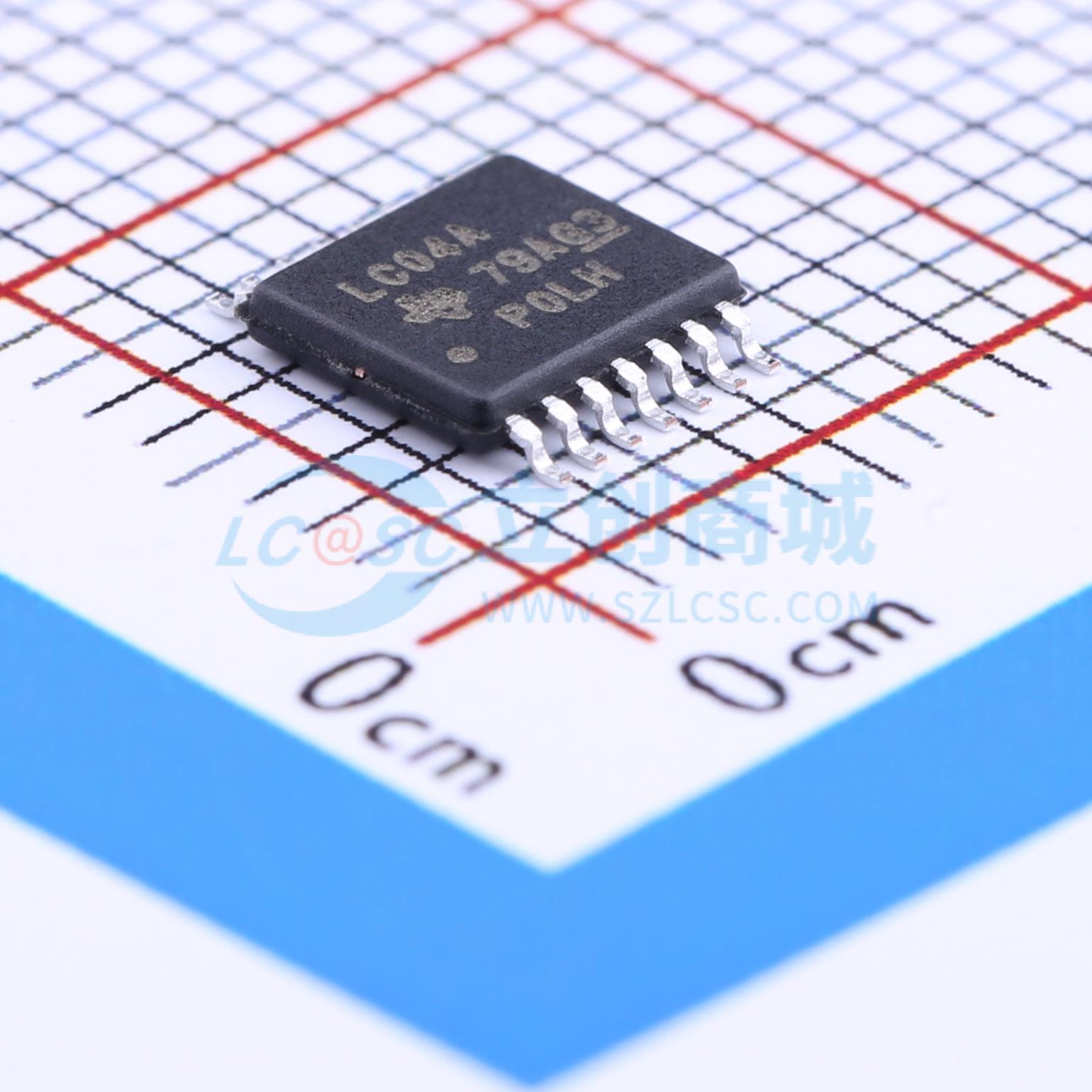

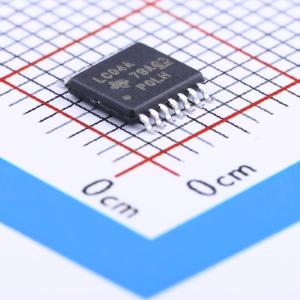

SN74LVC04APWRG4
SN74LVC04APWRG4
- 描述
- SN74LVC04A 6 通道、1.65V 至 3.6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC04APWRG4
- 商品编号
- C7806
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V~2V | |
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 2.3V | |
| 低电平范围(VOL) | 550mV | |
| 传播延迟(tpd) | 4.3ns@3.3V,50pF | |
| 系列 | 74LVC系列 | |
| 工作温度 | -40℃~+125℃ |
商品概述
SN54LVC04A 六反相器包含六个独立的反相器，设计用于2.7至3.6伏Vcc操作，而SN74LVC04A六反相器则包含六个独立的反相器，设计用于1.65至3.6伏Vcc操作。'LVC04A器件执行布尔函数Y = A̅。输入可以由3.3伏或5伏设备驱动。这一特性允许这些器件在混合3.3伏/5伏系统环境中用作转换器。
商品特性
- 工作电压范围：1.65 V 至 3.6 V
- 温度范围：-40℃ 至 85℃、-40℃ 至 125℃ 和 -55℃ 至 125℃
- 输入电压最大值：5.5 V
- 典型 3.3 V 下的 tpd 为 4.5 ns
- VoLP（输出接地反弹）< 0.8 V，VCC=3.3V，TA=25℃
- VoHV（输出 VoH 下冲）> 2ΣΨ，VCC=3.3V，TA=25℃
- 锁存性能超过 250 mA
- JESD 17
- ESD 保护超过 JESD 22
- 人体模型：2000 V (A114-A)
- 机器模型：200 V (A115-A)
- 带电设备模型：1000 V (C101)
