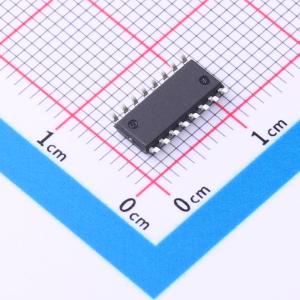

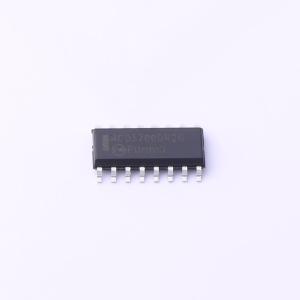

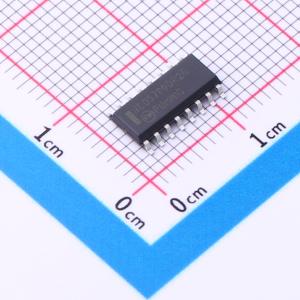

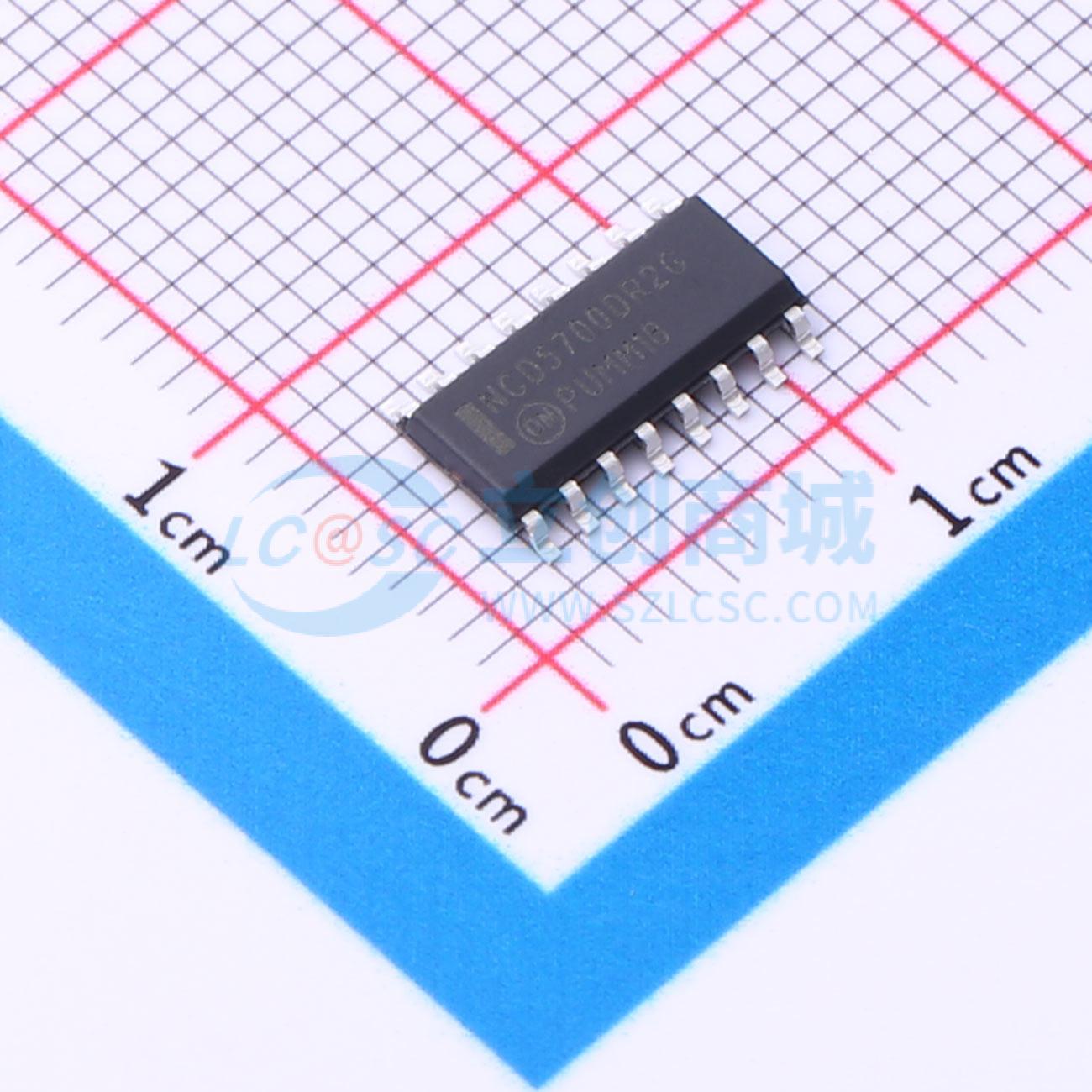

商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 7.8A | |
| 工作电压 | 12.5V~20V | |
| 上升时间(tr) | 9.2ns | |
| 下降时间(tf) | 7.9ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
NCD5700是一款适用于高功率应用的高电流、高性能独立IGBT驱动器，这些应用包括太阳能逆变器、电机控制和不间断电源。该器件通过减少许多外部元件，提供了一种经济高效的解决方案。器件保护功能包括有源密勒钳位、精确的欠压锁定（UVLO）、使能（EN）输入、退饱和（DESAT）保护和低电平有效故障（FAULT）输出。该驱动器还具备精确的5.0 V输出，以及为方便系统设计而设置的独立高、低（VOH和VOL）驱动输出。该驱动器设计用于适应包括单极性和双极性电压在内的宽范围偏置电源电压。它采用16引脚SOIC封装。
商品特性
- 在IGBT密勒平台电压下具有高电流输出（+4/−6 A）
- VOH和VOL输出阻抗低，增强IGBT驱动能力
- 传播延迟短且匹配精确
- 可直接与数字隔离器/光耦合器/脉冲变压器接口，实现隔离驱动；逻辑兼容，可用于非隔离驱动
- 有源密勒钳位，防止栅极误开启
- 具备可编程延迟的退饱和（DESAT）保护
- 使能输入，可独立控制驱动器
- 欠压锁定（UVLO）阈值精确，偏置灵活
- 宽偏置电压范围，支持负VEE
- 该器件无铅、无卤，符合RoHS标准
应用领域
- 太阳能逆变器
- 电机控制
- 不间断电源（UPS）
- 光伏系统快速关断
