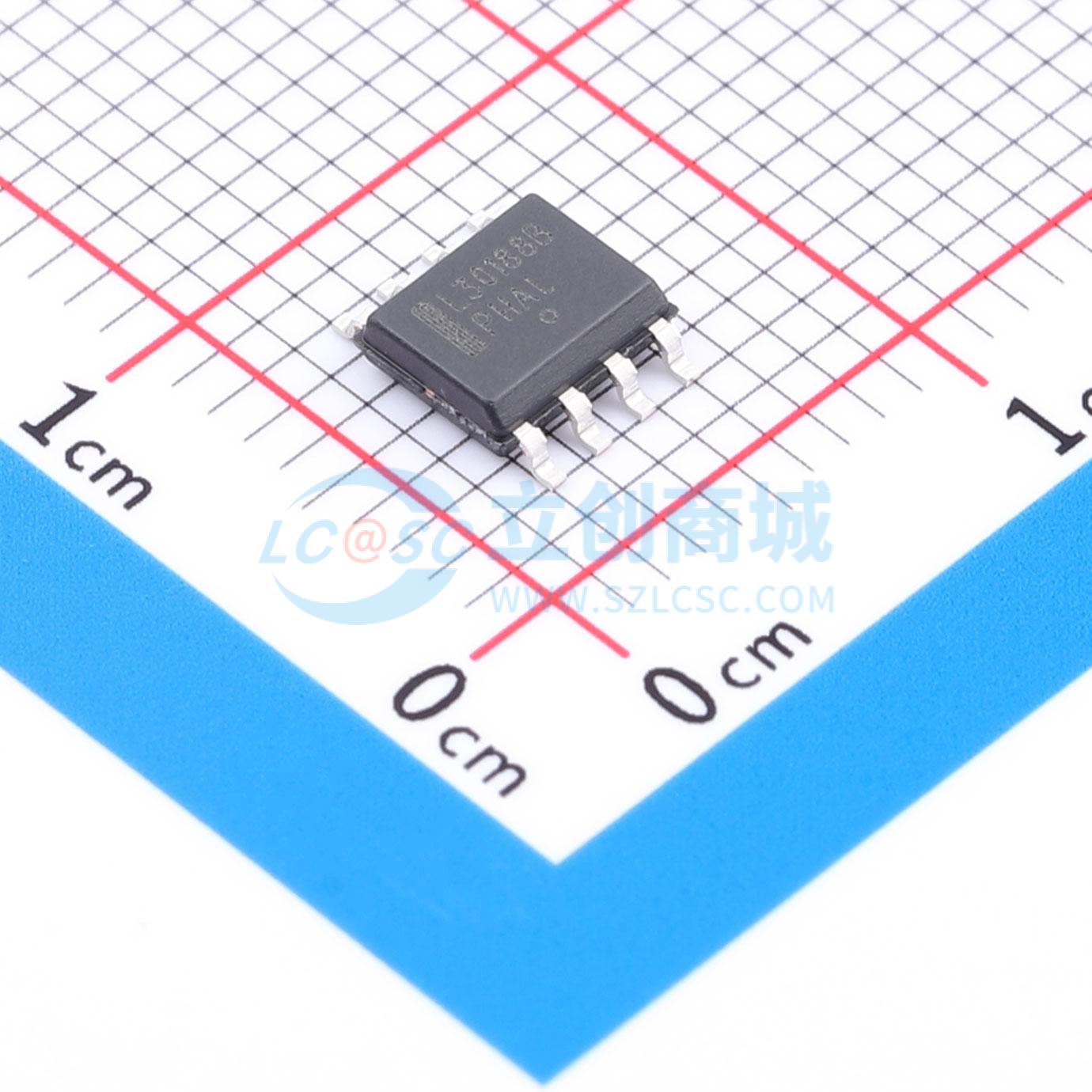

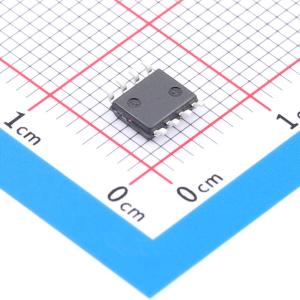

NCL30188BDR2G

带有热回折功能的功率因数校正准谐振初级侧电流模式控制器用于LED照明

描述

NCL30188 是一款专为隔离和非隔离“智能调光”恒流LED驱动器设计的控制器。它支持反激式、升降压和SEPIC拓扑结构。其专有的电流控制算法可提供接近于1的功率因数，并从初级侧紧密调节恒定的LED电流，从而消除了对次级侧反馈电路或光耦合器的需求。NCL30188 采用SOIC8封装，适合非常紧凑、空间效率高的设计。该控制器高度集成，所需外部元件数量极少，并包含一系列强大的安全保护功能以简化设计。为了确保在高温下可靠运行，还提供了一个用户可配置的电流折返电路。主要特性包括：- 准谐振峰值电流模式控制- 带有初级侧反馈的恒流控制- 典型±2%的LED恒流精度- 功率因数校正- 线路前馈以提高调节精度- 低启动电流（典型值13 μA）- 宽Vcc范围- 300 mA / 500 mA图腾柱驱动器，带12 V栅极箝位- 强大的保护功能，如Vcc过电压保护、可编程过电压/LED开路保护、逐周期峰值电流限制、绕组短路保护、次级二极管短路保护、输出短路保护、短路电流检测保护、用户可编程NTC热折返、热关断、Vcc欠压锁定和掉电保护NCL30188 与 NCL30088 引脚兼容，提供了相同的优点，同时提高了数字电流控制算法的分辨率，将LED电流量化纹波降低了75%。该器件适用于整体式LED灯泡和灯管、LED光源、LED驱动器/电源以及LED照明电子控制装置。它包含了全面的安全和保护功能，以确保稳健可靠的运行。

品牌名称

onsemi(安森美)

商品型号

NCL30188BDR2G

商品编号

C603428

商品封装

SOIC-8​

包装方式

编带

商品毛重

0.215克(g)
