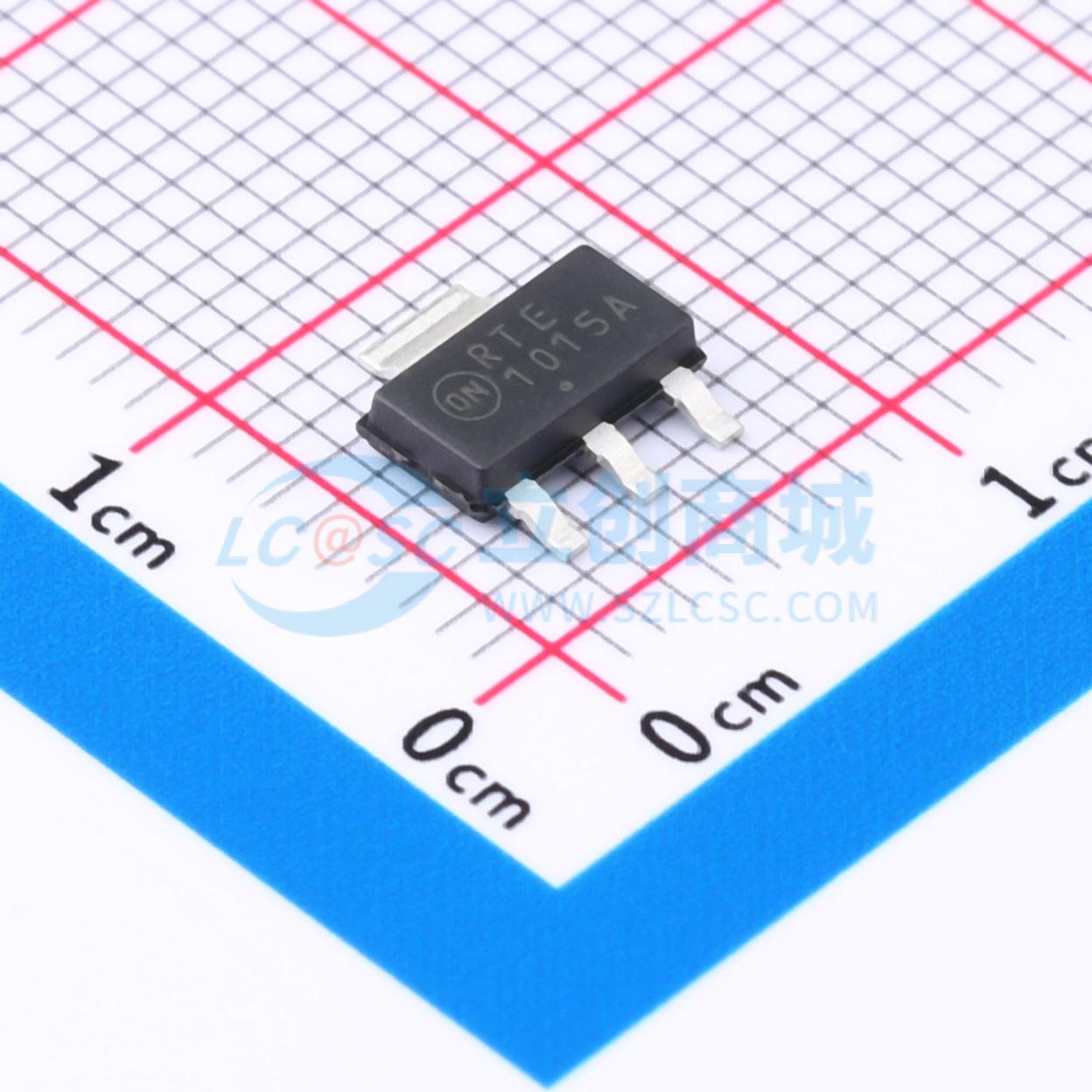

NCP1015ST65T3G

自供电单片式低待机功耗离线开关电源转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1015采用单片结构，提供完整的电流模式控制解决方案（实际上是增强型NCP1200控制器部分），并集成了高压功率MOSFET。该组件集成了构建坚固且低成本、具备低待机功耗特性的开关模式电源（SMPS）所需的一切功能。- 无需辅助绕组：安森美半导体的超高压集成电路技术使您能够直接从高压直流母线为IC供电。我们称之为动态自供电（DSS）。这种解决方案简化了变压器设计，并确保开关模式电源在困难的输出条件下（如恒流操作）能更好地控制。不过，为提高待机性能，可将辅助绕组连接到VCC引脚以禁用DSS操作。- 短路保护：通过持续监测反馈线路的活动，IC能够检测到短路的存在，立即降低输出功率以实现整个系统的保护。一旦短路消失，控制器恢复并回到正常运行状态。- 低待机功耗：如果开关模式电源在标称负载下自然表现出良好的效率，那么当输出功率需求降低时，其效率会开始下降。通过跳过不必要的开关周期，NCP1015可大幅降低轻载条件下的功耗。辅助绕组可通过使DSS操作无效，进一步将待机功耗降至极低水平。典型测量结果显示，对于典型的7W通用电源，在230V交流电压下待机功耗低于80mW。- 运行时无噪音：NCP1015不会在高峰值电流时跳过周期，而是等待峰值电流需求降至最大限值的0.25以下。
品牌名称: onsemi(安森美)
商品型号: NCP1015ST65T3G
商品编号: C603437
商品封装: SOT-223-3
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

NCP1015采用单片结构，提供完整的电流模式控制解决方案（实际上是增强型NCP1200控制器部分），并集成了高压功率MOSFET。该组件集成了构建坚固且低成本、具备低待机功耗特性的开关模式电源（SMPS）所需的一切功能。

无需辅助绕组：安森美半导体的超高压集成电路技术使您能够直接从高压直流母线为IC供电。我们称之为动态自供电（DSS）。这种解决方案简化了变压器设计，并确保开关模式电源在困难的输出条件下（如恒流操作）能更好地控制。不过，为提高待机性能，可将辅助绕组连接到VCC引脚以禁用DSS操作。
短路保护：通过持续监测反馈线路的活动，IC能够检测到短路的存在，立即降低输出功率以实现整个系统的保护。一旦短路消失，控制器恢复并回到正常运行状态。
低待机功耗：如果开关模式电源在标称负载下自然表现出良好的效率，那么当输出功率需求降低时，其效率会开始下降。通过跳过不必要的开关周期，NCP1015可大幅降低轻载条件下的功耗。辅助绕组可通过使DSS操作无效，进一步将待机功耗降至极低水平。典型测量结果显示，对于典型的7W通用电源，在230V交流电压下待机功耗低于80mW。
运行时无噪音：NCP1015不会在高峰值电流时跳过周期，而是等待峰值电流需求降至最大限值的0.25以下。

商品特性

内置700V MOSFET，典型RDS(on)为11Ω
高压引脚间爬电距离大
电流模式固定频率工作：65kHz - 100kHz
仅在低峰值电流时进行跳周期操作：无噪音！
动态自供电，无需辅助绕组
内部1ms软启动
自动恢复内部输出短路保护
频率抖动以改善EMI特性
使用辅助绕组时待机功耗低于100mW
内部温度关断
直接连接光耦
提供用于瞬态和交流分析的SPICE模型
这是一款无铅器件

应用领域

充电器用低功率交流 - 直流适配器
辅助电源（USB、家电、电视等）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	输出电流	-
	开关频率	65kHz
	同步整流	-

	属性	参数值
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	920uA
	开关管(内置/外置)	内置
