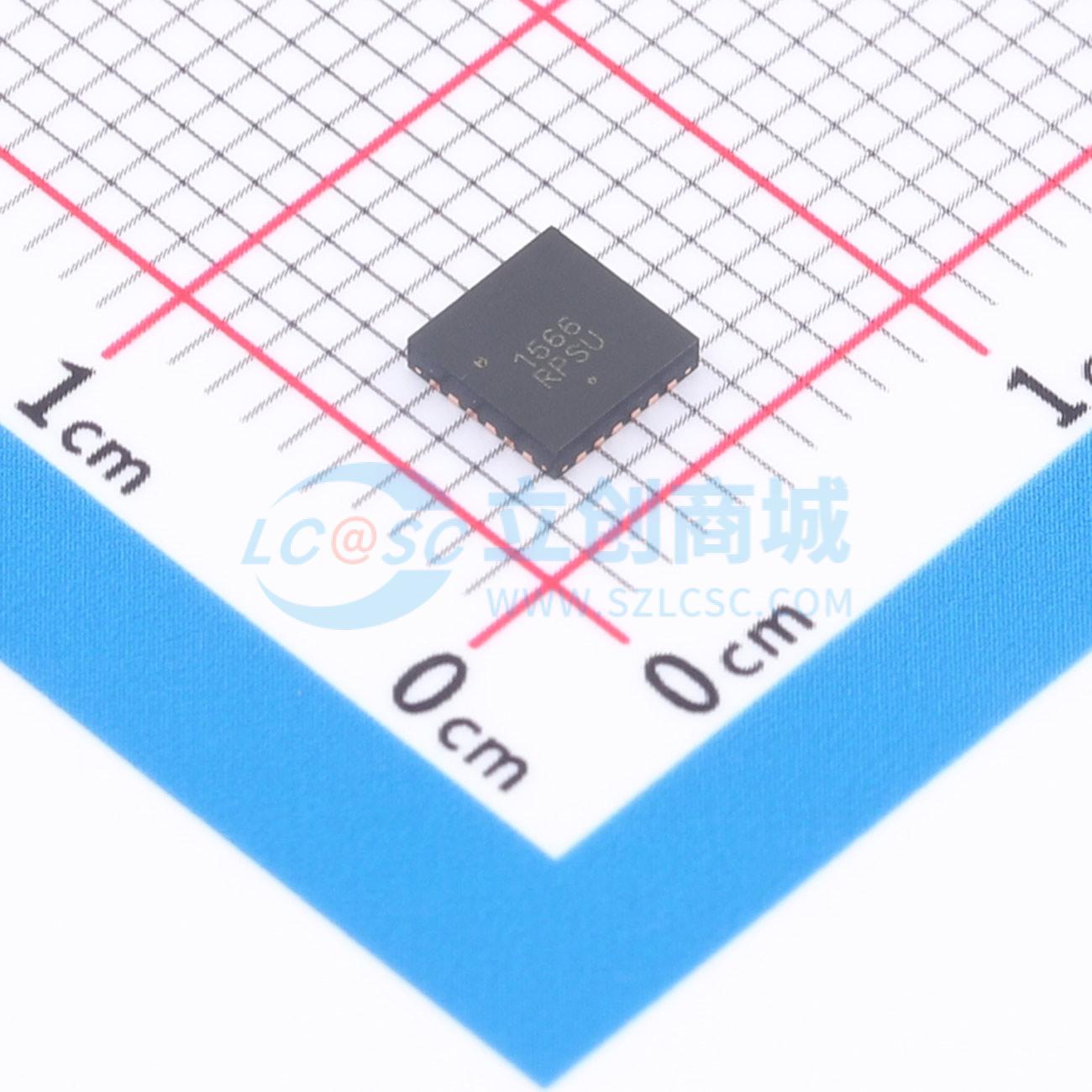

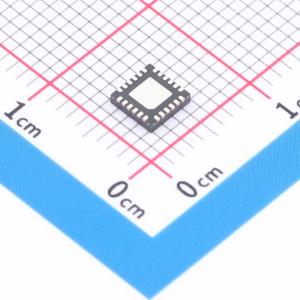

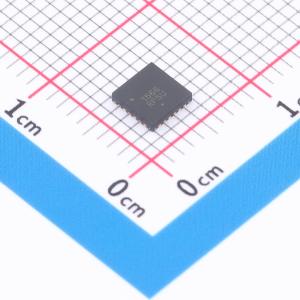

NCP1566MNTXG

高度集成的双模式有源钳位PWM控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: NCP1566 是一款高度集成的双模式有源箝位 PWM 控制器，用于电信和数据通信行业使用的下一代高密度、高性能和中小功率级隔离 DC-DC 转换器。它可以配置为带输入电压前馈的电压模式控制，也可配置为峰值电流模式控制。峰值电流模式控制也可实施输入电压前馈。可调节自适应重叠时间基于输入电压和负载条件优化系统能效。此控制器集成了实施隔离有源箝位正向和不对称半桥转换器所需的所有必要控制和保护功能。它集成了高电压启动偏置稳压器。NCP1566 具有线路欠电压检测器、按周期电流限制、线路电压相关最大占空比限制、过电压保护，以及使用外部温控器进行的可编程高温保护。它还包括了用于故障条件下通信以及控制器关断的双功能引脚。专用的双功能同步引脚简化了将功能块进行关联时的运行。
品牌名称: onsemi(安森美)
商品型号: NCP1566MNTXG
商品编号: C603604
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.133714克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	半桥式；正激式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
	功能特性	频率同步；逐波限流；可调软启动；过流保护

商品概述

NCP1566是一款高度集成的双模式有源钳位PWM控制器，适用于电信和数据通信行业的下一代高密度、高性能中小功率隔离式直流-直流转换器。它可以配置为带输入电压前馈的电压模式控制或峰值电流模式控制。峰值电流模式控制也可以通过输入电压前馈实现。可调节的自适应重叠时间可根据输入电压和负载条件优化系统效率。该控制器集成了实现隔离式有源钳位正激或不对称半桥转换器所需的所有控制和保护功能。它集成了一个高压启动偏置稳压器。NCP1566具有线路欠压检测器、逐周期电流限制、与线路电压相关的最大占空比限制、过压保护以及使用外部热敏电阻的可编程过温保护。它还包括一个双功能FLT/SD引脚，用于传达故障信息，也可用于关闭控制器。一个专用的双功能同步引脚便于模块组合使用。

商品特性

支持电压模式控制和峰值电流模式控制
线路前馈
自适应重叠时间控制，提高效率
集成120 V高压启动电路，具备自供电功能
带可调迟滞的线路欠压锁定（UVLO）
逐周期峰值电流限制
可调过功率保护
基于平均电流的过流保护
短路保护
可编程最大占空比钳位
可编程软启动
使用热敏电阻的外部过温保护
通过专用引脚实现过压保护
FLT/SD引脚用于故障报告和关断输入
可编程振荡器，最大频率1 MHz，具备同步能力
5 V/2%电压基准
主开关驱动能力为 -2 A/3 A
有源钳位开关驱动能力为 -2 A/1 A
Vcc范围：6.5 V至20 V
这是一款无铅无卤器件

应用领域

高效隔离式直流-直流转换器
24 V和48 V电信系统
服务器电源
42 V汽车应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	6.5V~20V
	输出电压	-
	输出电流	-
	开关频率	100kHz~1MHz
	工作温度	-40℃~+150℃
