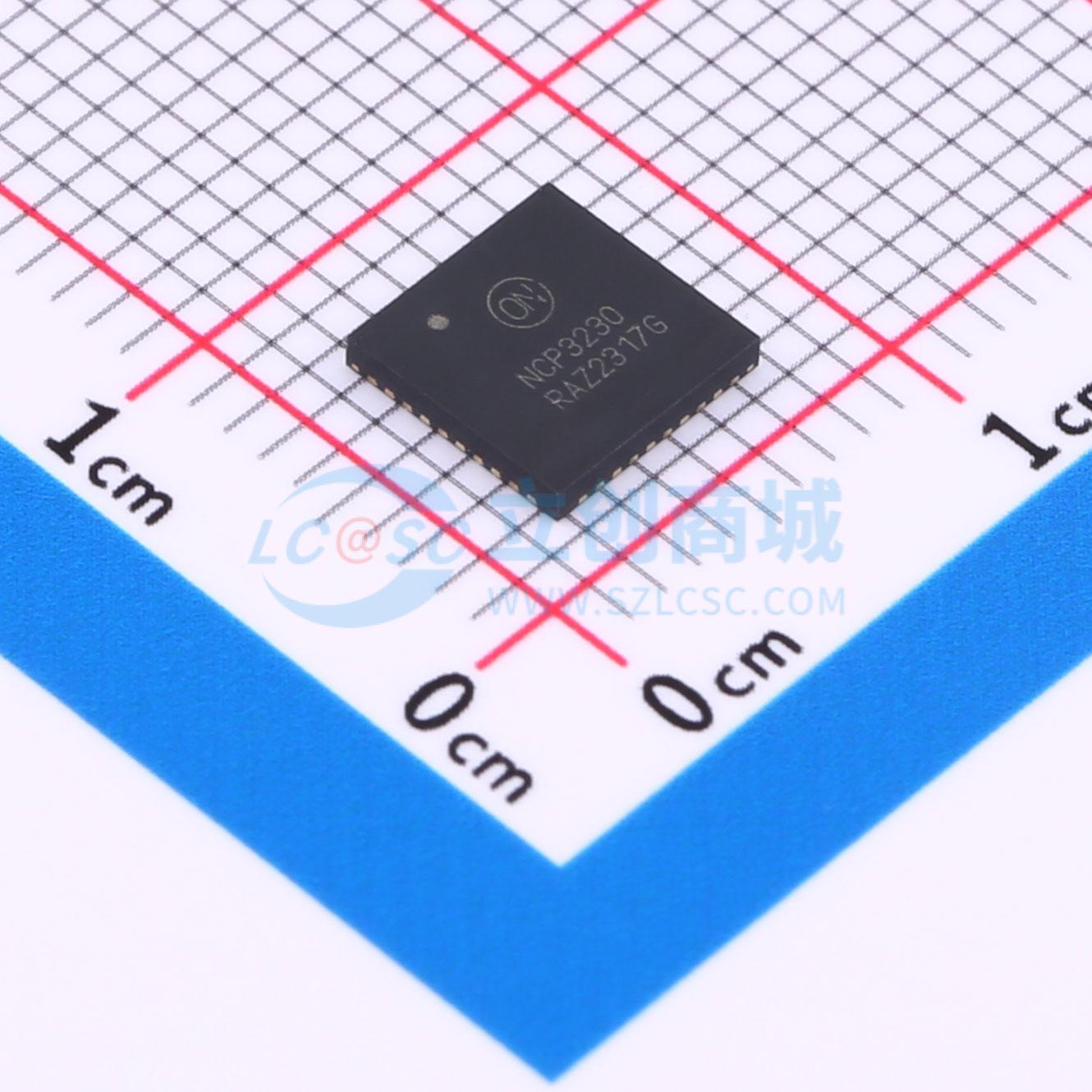

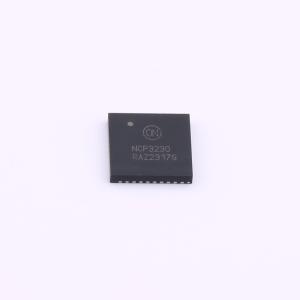

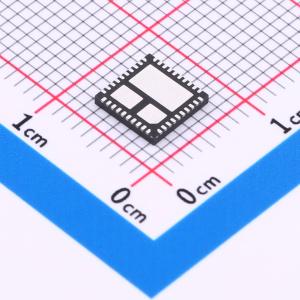

NCP3230MNTXG

NCP3230是一款高电流、高效率的电压前馈电压模式同步降压转换器，其输入电压范围为4.5 V至18 V，在高达30 A的负载下可产生低至0.6 V的输出电压。 NCP3230是一款500 kHz、高效率、高电流的PWM同步降压转换器。它采用4.5至18 V的单电源电压工作，可提供高达30 A的输出电流。NCP3230采用带电压前馈控制的电压模式，能即时响应输入电压（Vin）的变化，并在转换器的电源范围内更易于进行补偿。该器件还具备预偏置启动功能，可在输出存在预偏置的情况下实现单调启动。 保护功能包括过流保护（OCP）、输出过压和欠压保护（OVP、UVP）以及电源正常指示。使能功能具有高度可编程性，可在较高输入电压下实现可调的启动电压。此外，还有可调软启动、过温比较器和内部热关断功能。 NCP3230内置一个内部基准，可实现低至0.6 V的输出电压。内部基准的容差在控制器的整个工作温度范围内得到保证。基准电压通过一种测试配置进行微调，该配置考虑了误差放大器的失调和偏置电流。 斜坡波形是一个以PWM频率形成的锯齿波，峰峰值幅度为VCC/6.3，相对于地的偏移通常为0.64 V。PWM占空比限制在典型的94%，以允许自举电容在每个周期内充电。 误差放大器的主要功能是通过一个从转换器输出连接到控制器FB引脚的电阻分压器来调节转换器的输出电压。必须在误差放大器周围连接一个III型补偿网络，以稳定转换器。它的带宽大于24 MHz，开环增益至少为60 dB。 从SS引脚连接到地的外部电容设置软启动时间，可限制启动浪涌电流。软启动时间可根据公式1进行编程。 过流保护（OCP）是软启动期间唯一有效的故障保护。 在同步降压转换器中，低端驱动信号和高端驱动信号之间需要一定的死区时间，以避免直通。在死区时间内，低端FET的体二极管使电流续流。NCP3230采用自适应死区时间控制，以最小化死区时间并防止直通。

• 宽输入电压范围：4.5 V至18 V
• 0.6 V内部基准电压
• 500 kHz开关频率
• 外部可编程软启动
• 无损低端FET电流检测
• 输出过压保护和欠压保护
• 使用热敏电阻或传感器的系统过温保护
• 所有故障的打嗝模式操作
• 预偏置启动
• 可调输出电压
• 电源正常输出
• 内部过温保护
• 无铅器件

• 蜂窝基站
• ASIC、FPGA、DSP和CPU内核及I/O电源
• 电信和网络设备
• 服务器和存储系统
