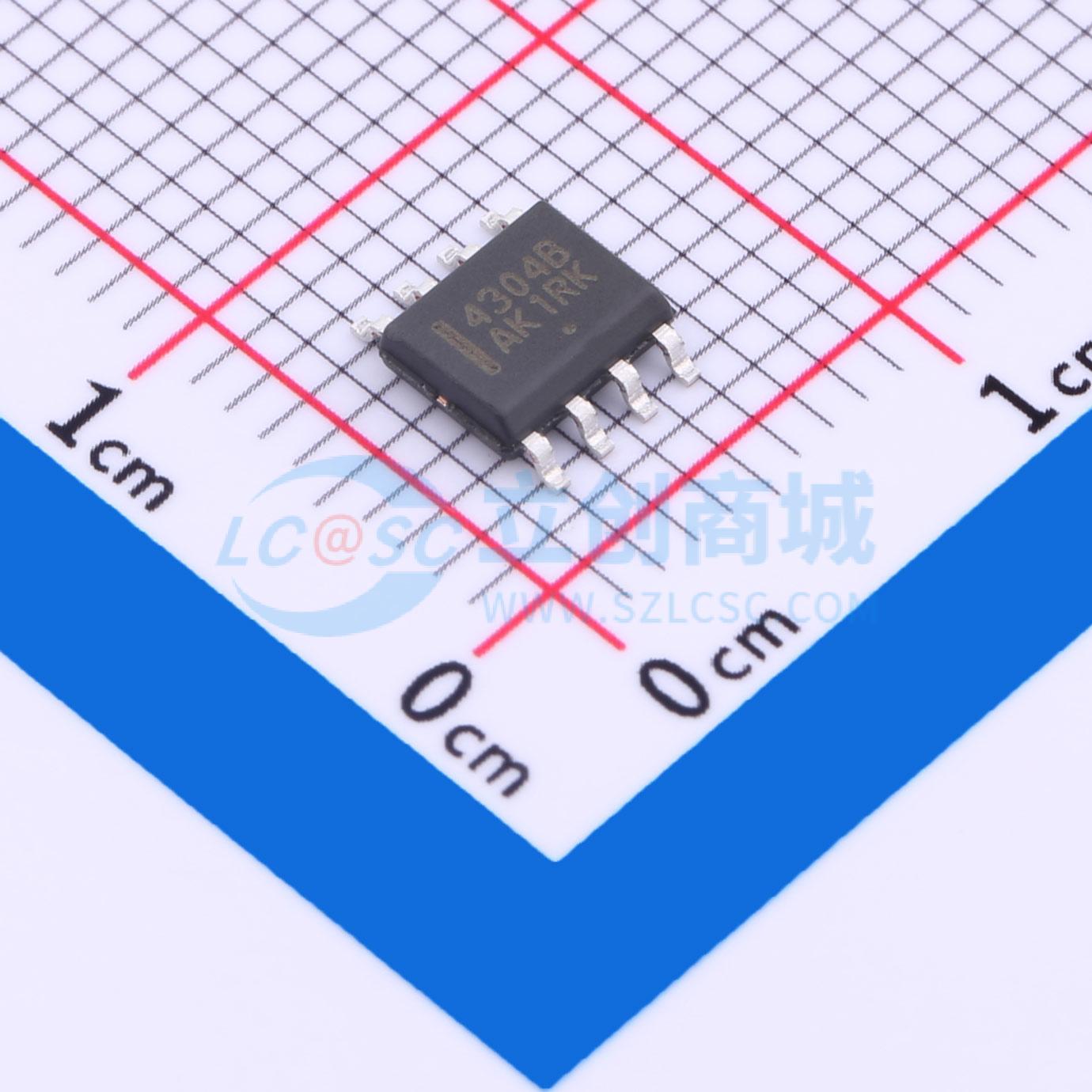

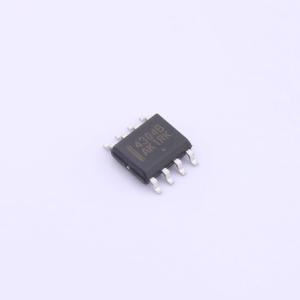

温馨提醒：图片仅供参考，商品以实物为准

NCP4304BDR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP4304A/B是一款功能齐全的控制器和驱动器，专为控制开关模式电源中的同步整流电路而设计。由于其通用性，它可用于各种拓扑结构，如反激、正激和半桥谐振LLC。外部可调的最小导通和关断时间相结合，有助于抑制由PCB布局和其他寄生元件引起的振铃。因此，可确保同步整流（SR）系统可靠且无噪声运行。极短的关断延迟时间、驱动器的高灌电流能力以及自动封装寄生电感补偿系统，可最大限度地延长同步整流MOSFET的导通时间，从而进一步提高开关模式电源（SMPS）的效率。最后，较宽的VCC工作电压范围与两种版本的驱动器电压钳位相结合，便于在24V输出应用中实现SR系统。NCP4304A/B既可以作为独立IC运行，也可以作为初级侧控制器的配套IC，以帮助在开关模式电源中实现高效的同步整流。该控制器具有高电流栅极驱动器和高速逻辑电路。
品牌名称: onsemi(安森美)
商品型号: NCP4304BDR2G
商品编号: C603714
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

NCP4304A/B是一款功能齐全的控制器和驱动器，专为控制开关模式电源中的同步整流电路而设计。由于其通用性，它可用于各种拓扑结构，如反激、正激和半桥谐振LLC。外部可调的最小导通和关断时间相结合，有助于抑制由PCB布局和其他寄生元件引起的振铃。因此，可确保同步整流（SR）系统可靠且无噪声运行。极短的关断延迟时间、驱动器的高灌电流能力以及自动封装寄生电感补偿系统，可最大限度地延长同步整流MOSFET的导通时间，从而进一步提高开关模式电源（SMPS）的效率。最后，较宽的VCC工作电压范围与两种版本的驱动器电压钳位相结合，便于在24V输出应用中实现SR系统。 NCP4304A/B既可以作为独立IC运行，也可以作为初级侧控制器的配套IC，以帮助在开关模式电源中实现高效的同步整流。该控制器具有高电流栅极驱动器和高速逻辑电路。

商品特性

在连续导通模式（CCM）、不连续导通模式（DCM）和准谐振（QR）反激应用中实现同步整流器的独立控制
具有可调阈值的精确次级零电流检测
自动寄生电感补偿输入
从电流检测输入到驱动器的典型关断延迟时间为40 ns
零电流检测引脚耐压高达200 V
可选的超快触发接口，用于在深度CCM应用中进一步提升性能
禁用输入，可进入待机或低功耗模式
可独立于VCC电平调节最小导通时间
可独立于VCC电平调节最小关断时间
5 A/2.5 A峰值灌/拉电流驱动能力
工作电压范围高达30 V
栅极驱动钳位电压为12 V（NCP4304A）或6 V（NCP4304B）
低启动和待机电流消耗
最高工作频率可达500 kHz
SOIC−8封装
这些是无铅器件

应用领域

笔记本电脑适配器
高功率密度AC/DC电源
游戏机
所有有高效率要求的开关模式电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式；LLC；正激式
	工作电压	10.4V~28V
	开关频率	500kHz
	模式支持	CCM；QR；DCM

	属性	参数值
	静态电流(Iq)	4.5mA
	拉电流(IOH)	2.5A
	灌电流(IOL)	5A
	关断延时	40ns
	工作温度	-40℃~+125℃
