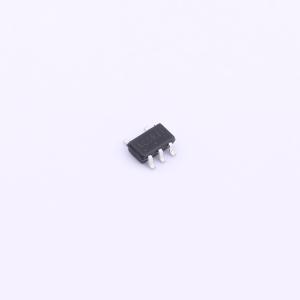

NCP380LSN05AAT1G
固定/可调电流限制功率分配开关
- 描述
- NCP380是一款高端功率分配开关，专为可能遇到大容性负载和短路情况的应用而设计。该器件集成了一个55 mΩ（DFN封装）的P沟道MOSFET。当输出负载超过电流限制阈值或出现短路时，该器件会切换到恒流调节模式，将输出电流限制在所需水平
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP380LSN05AAT1G
- 商品编号
- C603709
- 商品封装
- TSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP)；欠压保护(UVP) |
商品特性
- 2.5V 至 5.5V 工作范围
- 70 mΩ 高边 MOSFET
- 电流限制：
- 用户可调范围从 500 mA 到 2.1 A
- 固定 500 mA、1 A、1.5 A、2 A 和 2.1 A
- 欠压闭锁 (UVLO)
- 内置软启动
- 热保护
- 软关断
- 反向电压保护
- 结温范围：-40℃ 至 125℃
- 使能高电平或低电平有效 (EN 或 EN)
- 符合 IEC61000−4−2（等级 4）
- 8.0 kV（接触放电）
- 15 kV（空气放电）
- UL 认证 − 文件编号 E343275
- NCV 前缀适用于汽车及其他需要独特现场和控制变更要求的应用；符合 AEC-Q100 标准且具备 PPAP 能力
- 这些是无铅设备
应用领域
- 笔记本电脑
- USB 端口/集线器
- 电视
