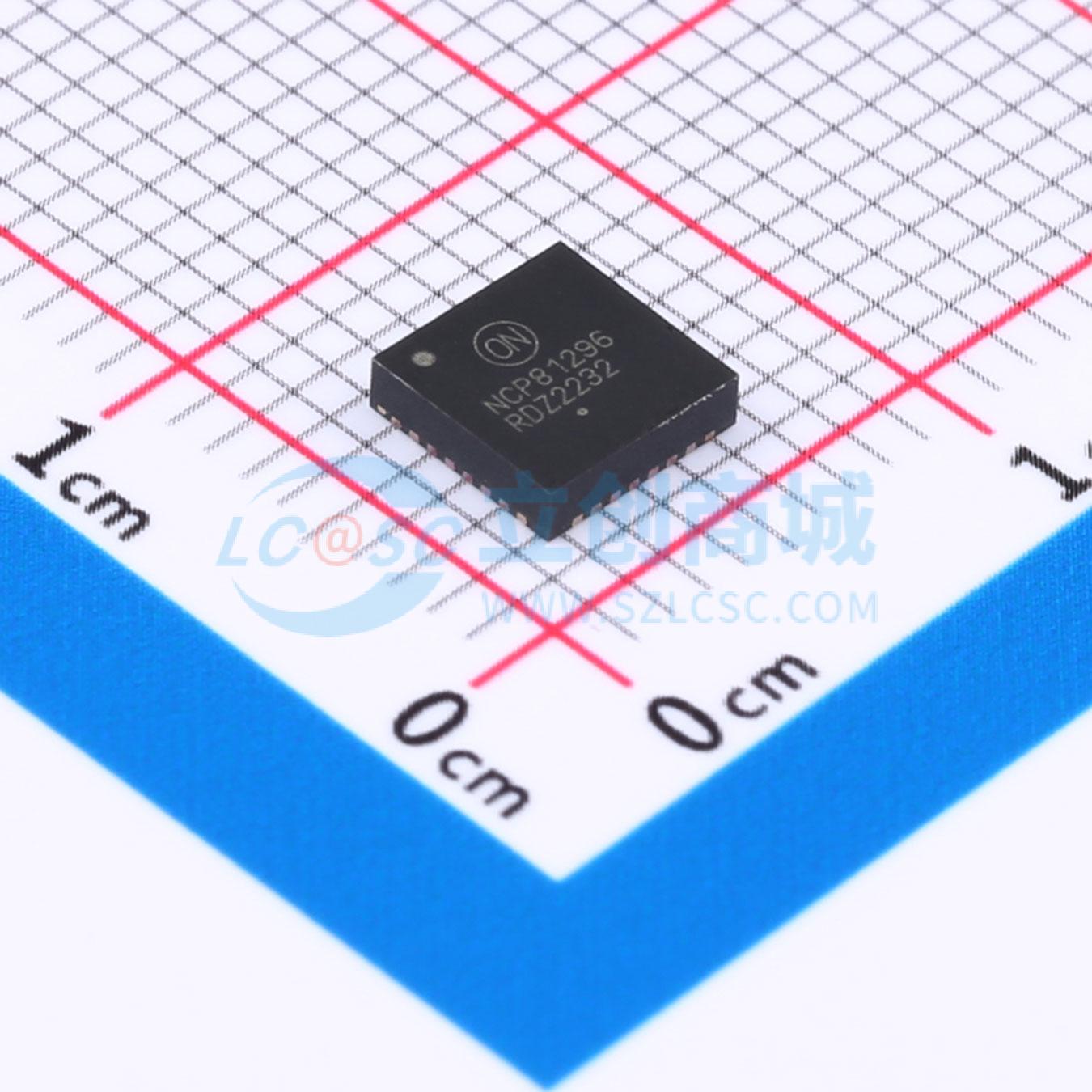

温馨提醒：图片仅供参考，商品以实物为准
NCP81296MNTXG
热插拔智能保险丝
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP81295和NCP81296是50 A、可电子复位的串联保险丝，适用于12 V大电流应用，如服务器、存储设备和基站。NCP81295/6采用极低导通电阻（0.65 mΩ）的集成MOSFET，可减小方案尺寸并降低功耗。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP81296MNTXG
- 商品编号
- C603821
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 50A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~18V | |
| 导通电阻 | 0.65mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
NCP81295和NCP81296是50 A、可电子复位的串联保险丝，适用于12 V大电流应用，如服务器、存储设备和基站。NCP81295/6采用极低导通电阻（0.65 mΩ）的集成MOSFET，可缩小方案尺寸并降低功耗。它还集成了高精度电流传感器，用于监测和过载保护。
商品特性
- 功率开关、热插拔控制器和电流检测功能共封装
- 峰值电流输出高达60 A，连续电流50 A
- 输入电压范围：4.5 V至18 V
- 导通电阻0.65 mΩ，无需外部电流检测电阻
- 使能输入
- 禁用时可选使能控制的输出下拉功能
- 可编程软启动
- 可编程多级电流限制
- 精确的模拟负载电流监测
- 可编程过流警报输出
- 模拟温度输出
- 状态故障正常输出
- 5 mm x 5 mm QFN32封装
- 工作温度范围：-40℃至125℃
- 可并联使用，适用于更大电流应用
- 热插拔应用内置插入延迟
- NCP81295：以下保护功能锁存关断；NCP81296：以下保护功能自动重试模式
- 延迟后电流限制
- 快速短路保护
- 过温关断
- 软启动时间过长保护
- 内部开关故障诊断
- 低功耗辅助输出电压
应用领域
- 服务器
- 存储设备
- 基站
