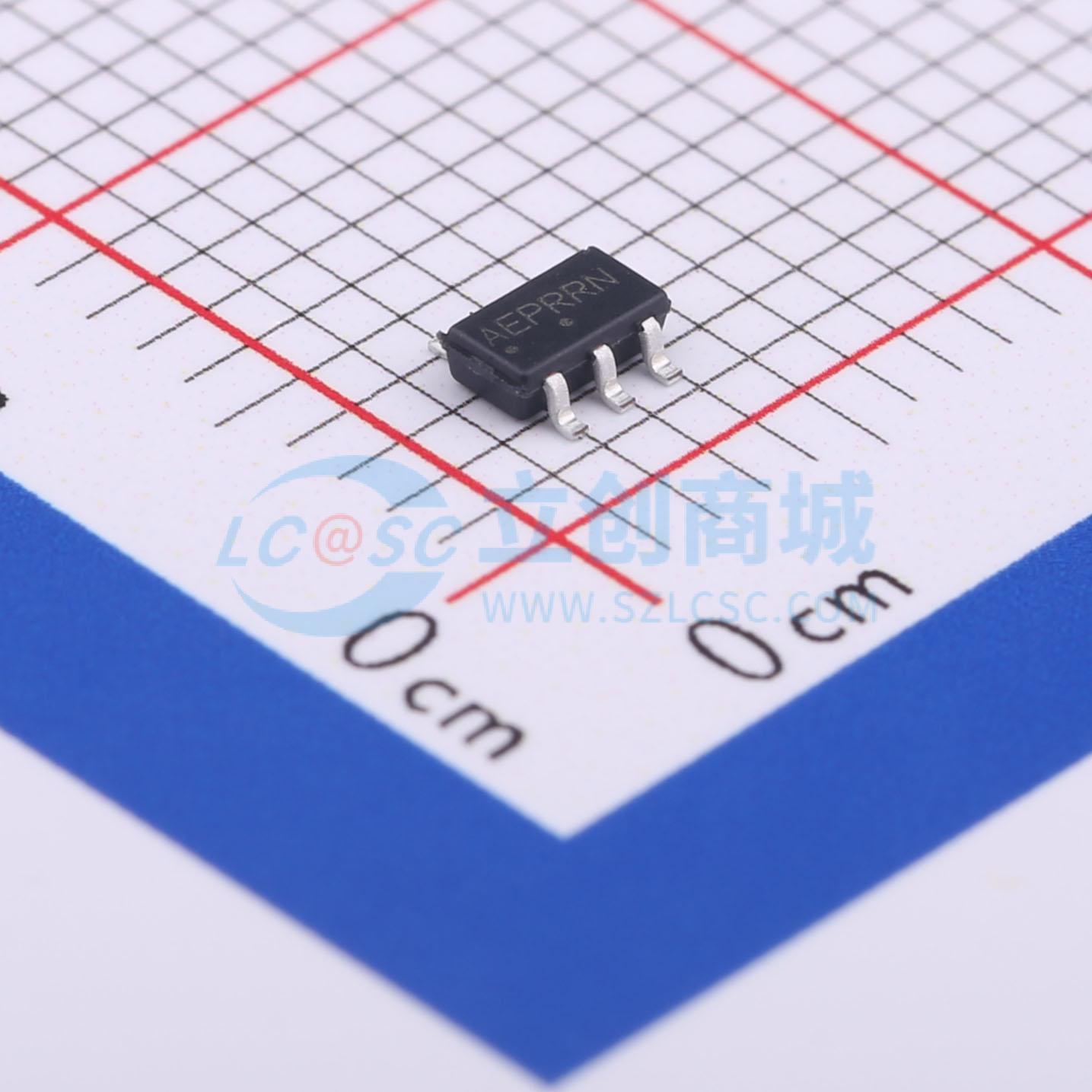

温馨提醒：图片仅供参考，商品以实物为准
NCS20061SN2T1G
3 MHz、125 μA 低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是单通道、双通道和四通道运算放大器系列，具有 3 MHz 的增益带宽积，每个运算放大器仅消耗 125 μA 的静态电流。输入失调电压为 4 mV，工作电源电压范围为 1.8 V 至 5.5 V，工作温度范围广，为 -40℃ 至 125℃。轨到轨输入/输出操作允许使用整个电源电压范围，同时利用 3 MHz 的增益带宽积。低电流消耗和低电源电压性能，采用节省空间的封装，适用于汽车、消费和工业市场中的传感器信号调理和低电压电流检测应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCS20061SN2T1G
- 商品编号
- C603827
- 商品封装
- TSOP-5-1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.2V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1.1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 15nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 79dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 125uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护 |
