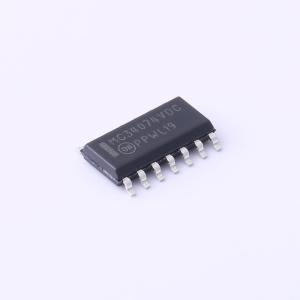

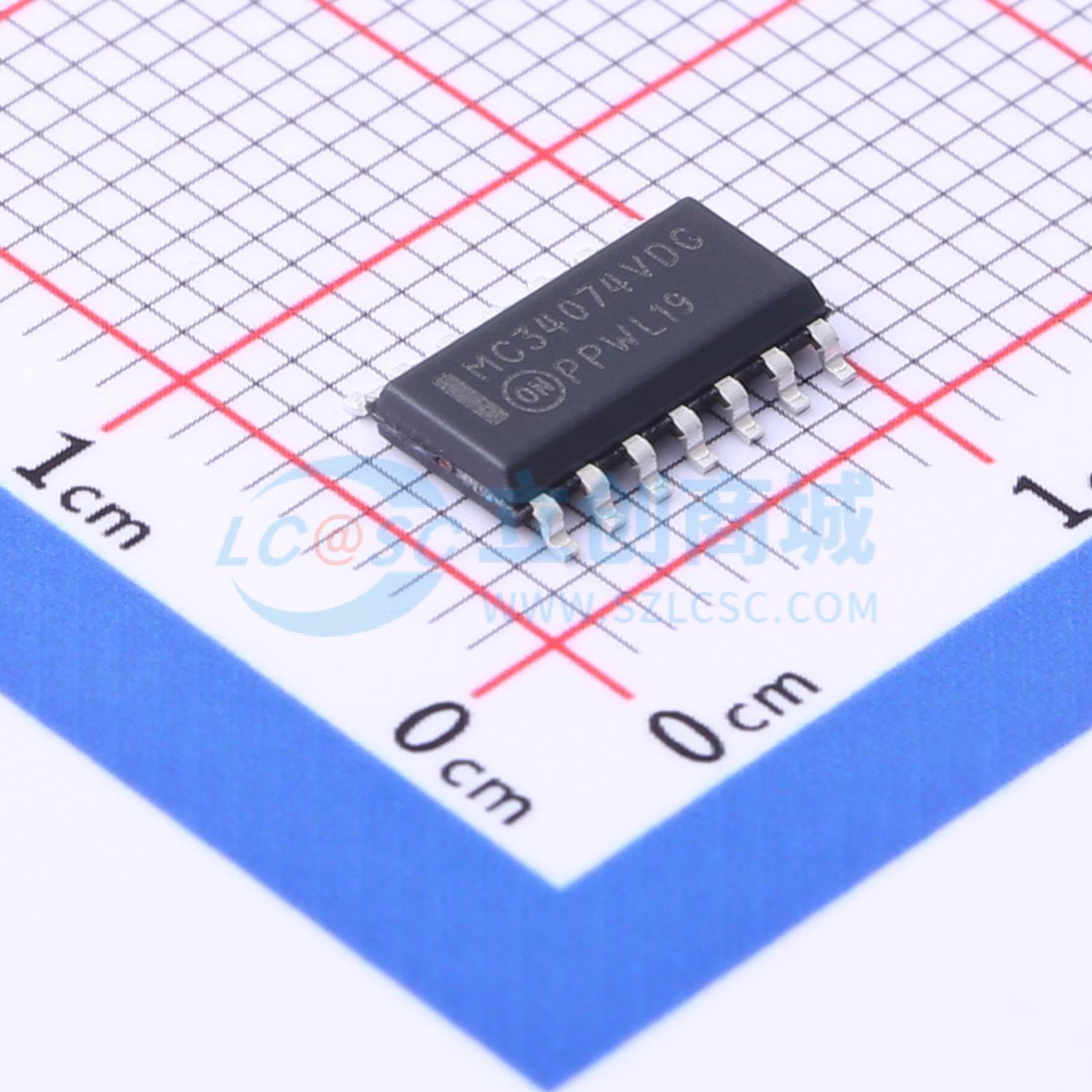

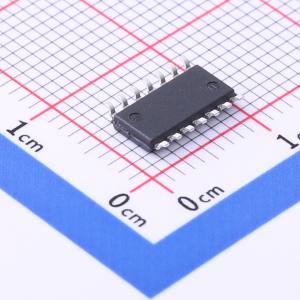

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 44V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 4.5MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 6nA | |
| 输入电压噪声密度(eN) | 32nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 97dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.9mA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - |
商品概述
MC33071/72/74、MC34071/72/74、NCV33072/74A系列单片运算放大器采用优质双极工艺和创新设计理念。该系列运算放大器提供4.5 MHz的增益带宽积、13 V/μs的压摆率和快速建立时间，无需使用JFET器件技术。虽然该系列可以由分立电源供电，但它特别适合于单电源供电，因为共模输入电压范围包括接地电位（Vee）。 采用达林顿输入级，该系列具有高输入阻抗、低输入失调电压和高增益。 全NPN输出级，其特点是没有死区穿越失真和大输出电压摆幅，提供高电容驱动能力、出色的相位和增益裕度、低开环高频输出阻抗以及对称的源/漏AC频率响应。
