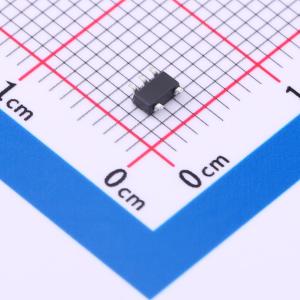

NCV360SNT1G

USB正向过压保护控制器，内置PMOS FET和状态标志

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP360在检测到输入端错误VBUS工作条件时断开输出。系统可防止高达+20V的正向过电压。
品牌名称: onsemi(安森美)
商品型号: NCV360SNT1G
商品编号: C603912
商品封装: TSOP-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

NCP360 在其输入端检测到错误的 VBUS 工作条件时会断开其输出端的系统。该系统具有正向过压保护，最高可达20V。由于集成了PMOS FET，无需外部器件，从而降低了系统成本和应用板的PCB面积。如果输入电压超过过压阈值（OVLO），NCP360能够立即断开输出与输入的连接。NCP360提供一个负向标志（FLAG）输出，用于提醒系统发生了故障。此外，当使用1μF或更大的电容旁路时，该器件的输入端具有ESD保护（15 kV空气放电）。

商品特性

非常快速的保护，最高可达20V，电流消耗为25μA
片上PMOS晶体管
过压锁定 (OVLO)
欠压锁定 (UVLO)
警报FLAG输出
EN使能引脚
热关断
符合IEC61000-4-2（4级）8 kV（接触）15 kV（空气）
ESD等级：机器模型 μ=B 人体模型 =2
6引脚UDFN 2x2 mm封装
5引脚TSOP 3x3 mm封装
NCV前缀用于汽车及其他需要独特站点和控制变更要求的应用；符合AEC-Q100标准并具备PPAP能力
这些是无铅设备

应用领域

USB设备
手机
外设
个人数字应用
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	USB转换芯片
	应用功能	-
	USB协议版本	-
	通道数	-

	属性	参数值
	工作电压	1.2V~20V
	数据速率	-
	工作温度	-40℃~+85℃
	静态电流	24uA
