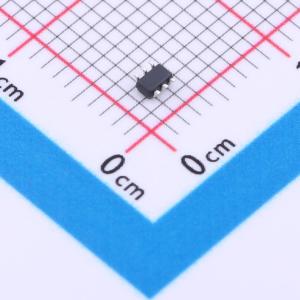

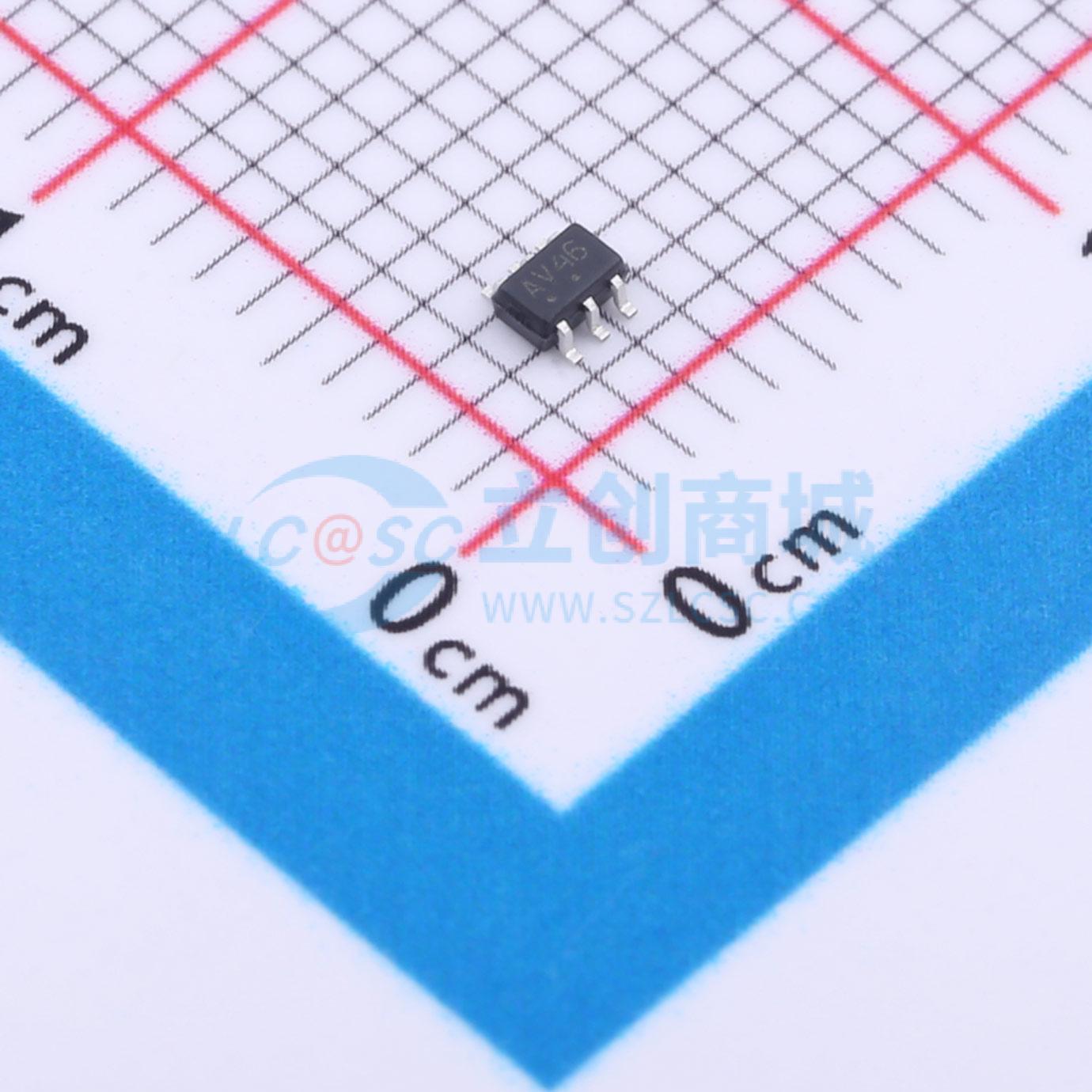

NCS214RSQT2G
NCS214RSQT2G
- 描述
- 是电压输出的电流分流监测器（也称为电流检测放大器），可以在 -0.3V 至 26V 的共模电压下测量分流器两端的电压，与电源电压无关。零漂移架构的低失调能够在分流器上进行电流检测，最大压降低至 10mV 满量程。这些器件可以由 +2.2V 至 +26V 的单电源供电，最大电源电流为 80μA，工作温度范围为 -40°C 至 +125°C。采用 SC70-6 和 UQFN10 封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCS214RSQT2G
- 商品编号
- C603836
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -300mV~26V | |
| 增益 | 100V/V | |
| 带宽 | 6kHz | |
| 输入偏置电流(Ib) | 39uA | |
| 输入失调电压(Vos) | 1uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -30V~+30V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 30V | |
| 单电源 | 2.2V~26V | |
| 静态电流(Iq) | 40uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 0.1uA | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 125dB | |
| 噪声密度(eN) | 45nV/√Hz@1kHz |
商品概述
NCS210R、NCS211R、NCS213R和NCS214R是电压输出型电流分流监测器（也称为电流检测放大器），可在-0.3 V至26 V的共模电压下测量分流器两端的电压，且与电源电压无关。零漂移架构的低失调特性使得在分流器上进行电流检测时，最大满量程电压降可低至10 mV。这些器件可由+2.2 V至+26 V的单电源供电，最大电源电流为80 μA，并且在扩展工作温度范围（-40°C至+125°C）内有明确的性能指标。提供SC70 - 6和UQFN10封装。
商品特性
- 宽共模输入范围：-0.3 V至26 V
- 电源电压范围：2.2 V至26 V
- 低失调电压：最大±35 μV
- 低失调漂移：0.5 μV/°C
- 低增益误差：最大1%
- 低增益误差漂移：最大10 ppm/°C
- 轨到轨输出能力
- 低电流消耗：典型值40 μA，最大值80 μA
- 带有NCV前缀，适用于汽车及其他需要独特现场认证和PPAP能力的应用
应用领域
- 电流检测（高端/低端）
- 汽车
- 电信
- 电源管理
- 电池充放电
