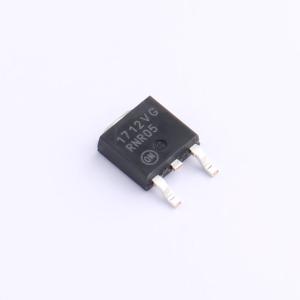

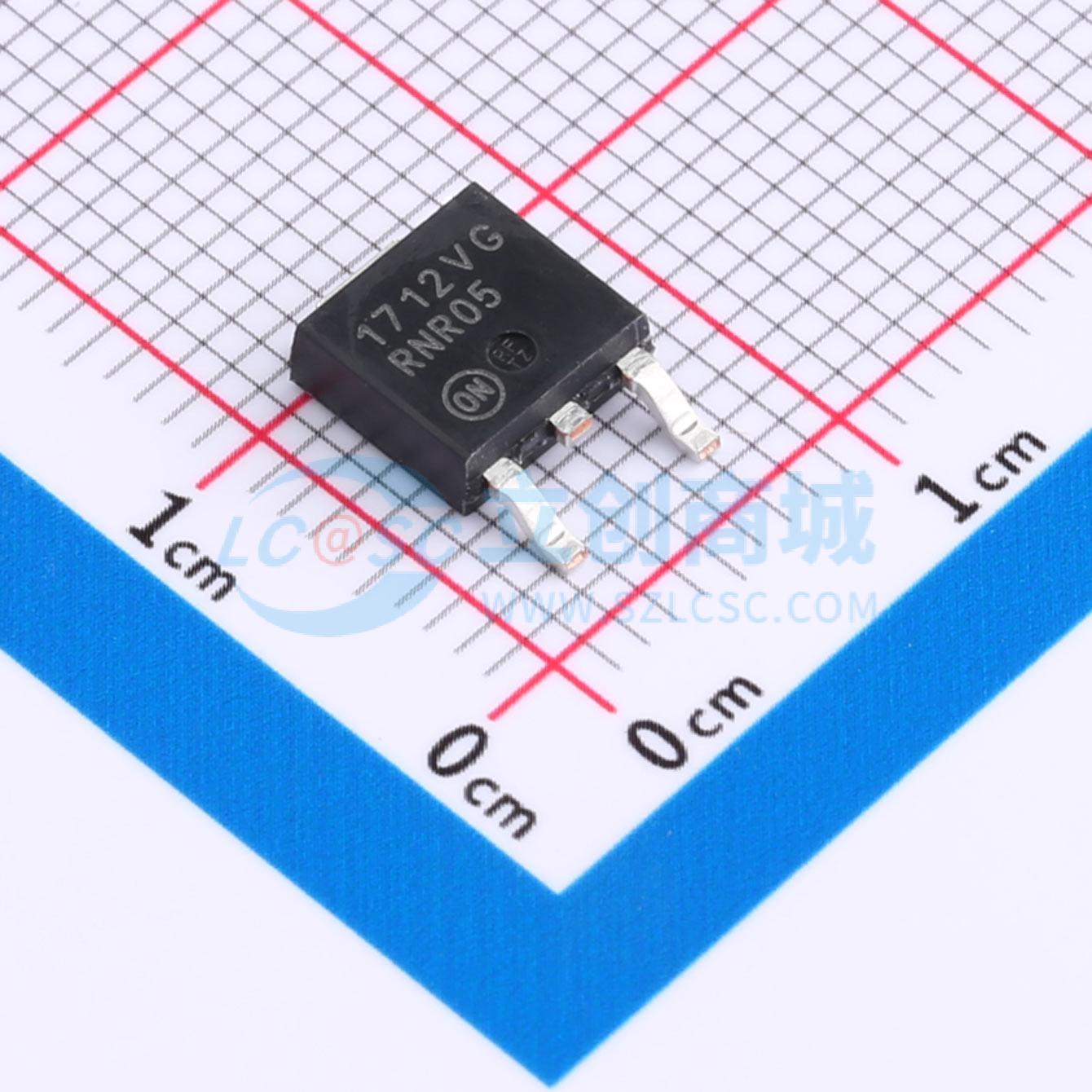

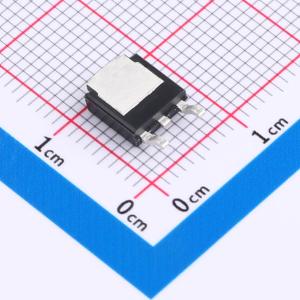

NCV1117DT12RKG

1.0 A 低压差正电压固定及可调稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低 dropout 正电压调节器，能够提供超过 1.0 A 的输出电流，在 800 mA 时最大压降为 1.2 V。该系列包含 1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V 和 12 V 九种固定输出电压，无需最小负载即可保持稳压。还包括一个可调输出版本，可通过两个外部电阻从 1.25 V 编程到 18.8 V。片上微调可将参考/输出电压调整到 ±1.0% 的精度。内部保护功能包括输出限流、安全工作区补偿和热关断。可在高达 20 V 的输入下工作。
品牌名称: onsemi(安森美)
商品型号: NCV1117DT12RKG
商品编号: C603856
商品封装: DPAK
包装方式: 编带
商品毛重: 0.44396克(g)

商品参数

商品概述

NCP1117系列是低压差正电压稳压器，能够提供超过1.0 A的输出电流，在800 mA和全温度范围内，最大压差为1.2 V。该系列包含九种固定输出电压，分别为1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V和12 V，无需最小负载即可保持稳压。此外，还有一个可调输出版本，可通过两个外部电阻将输出电压编程为1.25 V至18.8 V。片上微调可将参考/输出电压调整到±1.0%的精度范围内。内部保护功能包括输出电流限制、安全工作区补偿和热关断。NCP1117系列可在最高20 V的输入电压下工作。器件提供SOT−223和DPAK封装。

商品特性

输出电流超过1.0 A
在800 mA和全温度范围内，最大压差为1.2 V
固定输出电压为1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V和12 V
可选可调输出电压
固定电压输出器件无需最小负载
参考/输出电压微调至±1.0%
电流限制、安全工作和热关断保护
可在最高20 V输入电压下工作
适用于汽车及其他有独特产地和控制变更要求的应用的NCV前缀；符合AEC−Q100标准且具备生产件批准程序（PPAP）能力
这些是无铅器件

应用领域

消费和工业设备稳压点
2.85 V版本用于有源SCSI终端
开关电源后置稳压
硬盘控制器
电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	12V
	输出电流	1A
	电源纹波抑制比(PSRR)	54dB@(120Hz)
	压差	1.2V@(800mA)

	属性	参数值
	静态电流(Iq)	-
	噪声	0.003%Vout
	特性	带使能；过热保护；过流保护；短路保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
