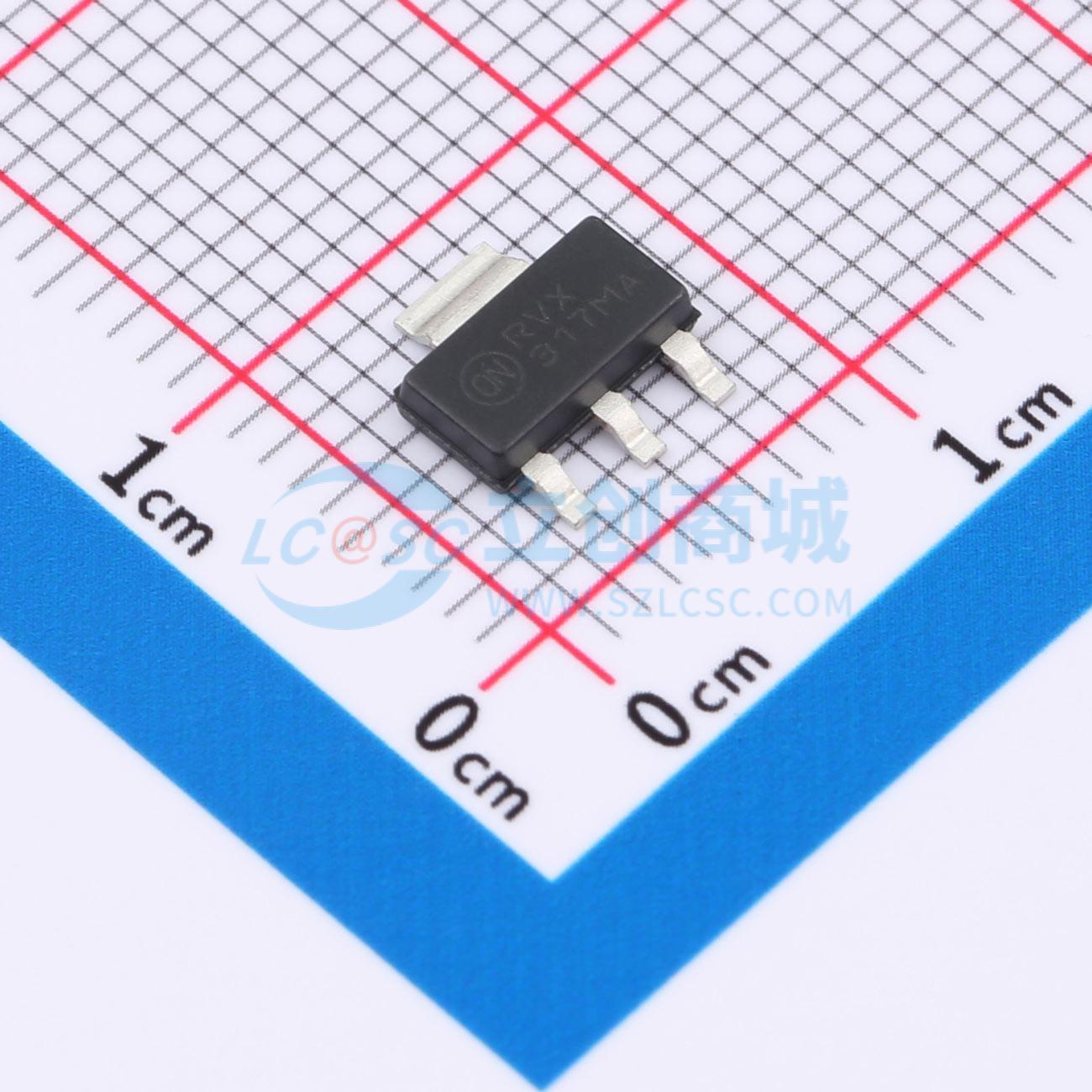

NCV317MABSTT3G

1.2V~37V 500mA 40V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是一种可调的三端正电压调节器，能够在 1.2 V 至 37 V 的输出电压范围内提供超过 500 mA 的电流。该电压调节器非常易于使用，只需要两个外部电阻来设置输出电压。此外，它采用了内部电流限制、热关断和安全区域补偿，使其基本具备防损坏功能。可用于多种应用，包括本地、板载调节。该器件还可构成特别简单的可调开关稳压器、可编程输出稳压器，或者通过在调节端和输出端之间连接一个固定电阻，可用作精密电流调节器。
品牌名称: onsemi(安森美)
商品型号: NCV317MABSTT3G
商品编号: C603902
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

LM317M是一款可调式三端正电压稳压器，能够在1.2 V至37 V的输出电压范围内提供超过500 mA的电流。这款电压稳压器使用极其简便，仅需两个外部电阻即可设置输出电压。此外，它采用了内部限流、热关断和安全区补偿功能，基本可防止损坏。LM317M适用于多种应用，包括本地、板载稳压。该器件还可构成特别简单的可调式开关稳压器、可编程输出稳压器，或者通过在调节端和输出端之间连接一个固定电阻，LM317M可用作精密电流稳压器。

商品特性

输出电流超过500 mA
输出电压可在1.2 V至37 V之间调节
内部热过载保护
内部短路电流限制
输出晶体管安全区补偿
适用于高压应用的浮动操作
无需储备多种固定电压的产品
带有NCV前缀，适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件为无铅产品

应用领域

本地、板载稳压
可调式开关稳压器
可编程输出稳压器
精密电流稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	40V
	输出电压	1.2V~37V
	输出电流	500mA
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	功能特性	热关断；过流保护；短路保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
