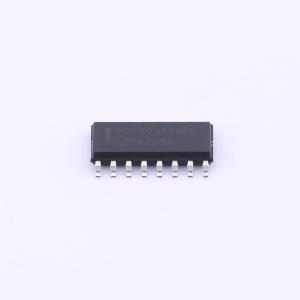

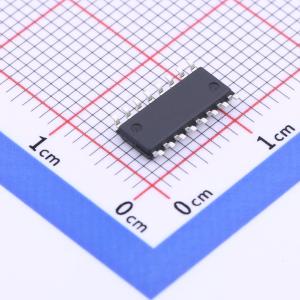

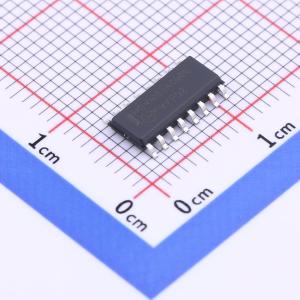

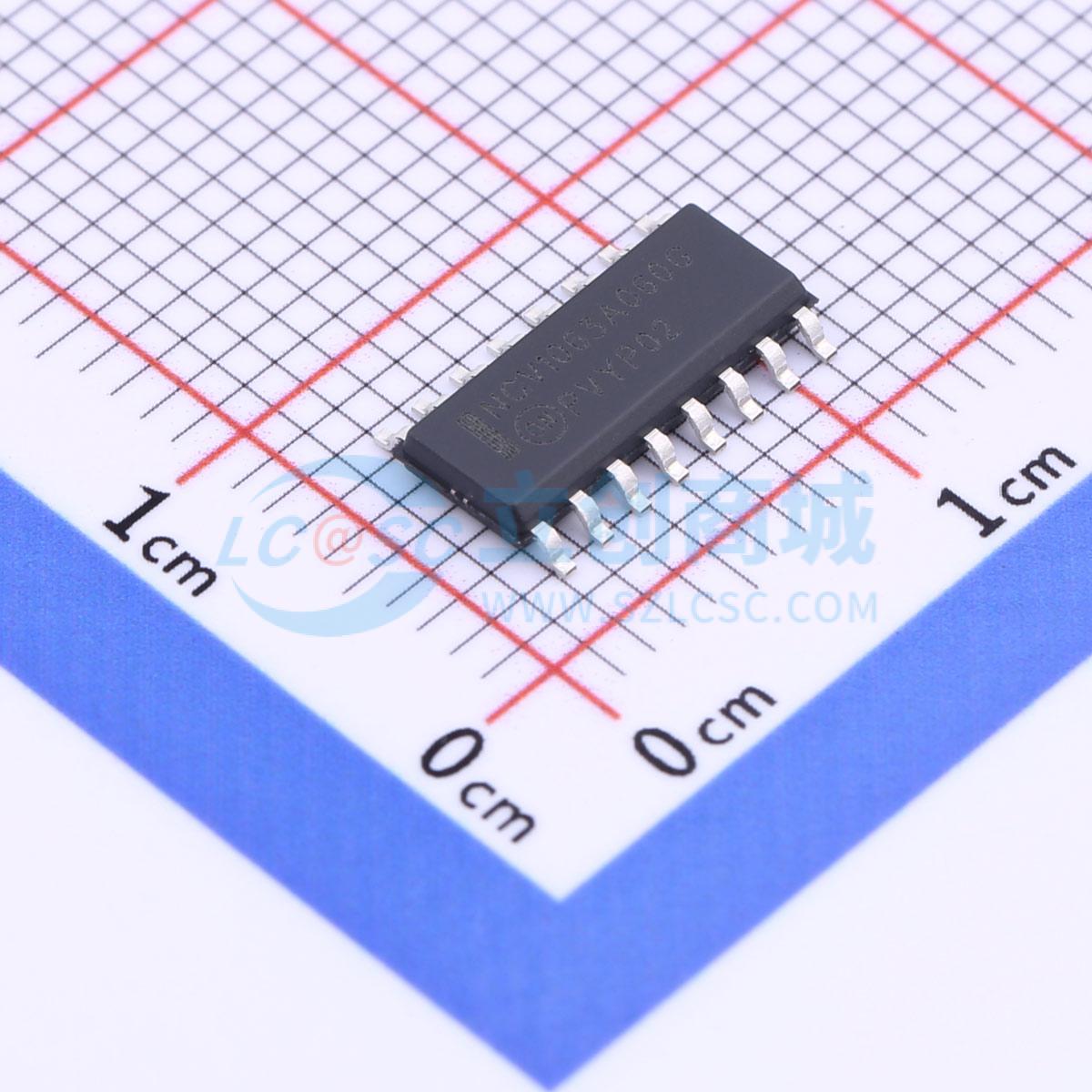

NCV1063AD060R2G
低压离线开关电源用高压开关器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1063 集成了固定频率电流模式控制器和 670 V MOSFET。NCP1063 采用 SOIC-16 封装，提供了高度集成，包括软启动、频率抖动、短路保护、跳过周期、可调峰值电流设定点、斜坡补偿和动态自供电（无需辅助绕组）。与其他单片方案不同，NCP1063 具有无噪音特性：在正常负载运行期间，在某个可用频率进行开关 (65 或 100 kHz)。 当输出功率需求消失时，该集成电路将自动进入频率折回模式， 在轻负载下提供卓越能效。当功率需求进一步降低时，它进入跳过模式，将待机功耗降低到无负载条件。保护功能包括：检测过载或短路事件的计时器、带自动恢复的过电压保护，以及交流输入线路电压检测（A 版本）。安森美半导体的专属集成过功率保护 (OPP) 让您仅通过外部电阻即可充分利用提供的最高功率，而不会影响待机性能。NCV1060/NCV1063 系列可以无缝用于非隔离和隔离拓扑结构中。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV1063AD060R2G
- 商品编号
- C603852
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 60kHz | |
| 最大占空比 | 66% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；软启动 | |
| 工作温度 | -40℃~+150℃ |
商品概述
NCP106X 系列产品将固定频率电流模式控制器与 700 V MOSFET 集成在一起。该系列产品提供 PDIP−7、SOIC−10 或 SOIC−16 封装，具备高度集成性，功能包括软启动、频率抖动、短路保护、跳周期、可调峰值电流设定点、斜坡补偿以及动态自供电（无需辅助绕组）。 与其他单片解决方案不同，NCP106X 本质上运行安静：在标称负载运行期间，该器件以可选频率（60 kHz 或 100 kHz）之一进行开关操作。当输出功率需求降低时，IC 会自动进入频率折返模式，在轻载条件下实现出色的效率。当功率需求进一步降低时，它会进入跳周期模式，将待机功耗降至空载水平。 保护功能包括：检测过载或短路事件的定时器、具备自动恢复功能的过压保护以及交流输入线电压检测（A 版本）。 安森美半导体专有的集成过功率保护（OPP）功能，让您只需通过外部电阻，就能在不影响待机性能的情况下，充分利用最大输出功率。 为提高待机性能，连接辅助绕组可停止动态自供电（DSS）运行，并有助于在高输入电压下将输入功耗降至 50 mW 以下。 NCP106x 可无缝应用于非隔离和隔离拓扑结构。
商品特性
- 内置 700 V MOSFET，RDS(on) 分别为 34 Ω（NCP1060）和 11.4 Ω（NCP1063）
- 高压引脚间爬电距离大
- 电流模式固定频率工作——60 kHz 或 100 kHz（可按需选择 130 kHz）
- 峰值电流可调
- 固定斜坡补偿
- 非隔离式转换器直接反馈连接
- 内部及可调过功率保护（OPP）电路
- 仅在低峰值电流时进行跳周期操作
- 动态自供电：无需辅助绕组
- 内置 4 ms 软启动
- 基于定时器检测的自动恢复式输出短路保护
- 带辅助绕组工作的自动恢复式过压保护
- 频率抖动以改善电磁干扰特性
- 空载输入功耗 <50 mW
- 频率折返以提高轻载效率
- 这些器件无铅且符合 RoHS 标准
应用领域
- 辅助/待机隔离和非隔离电源
- 电表开关电源
- 宽输入电压低功率工业开关电源
