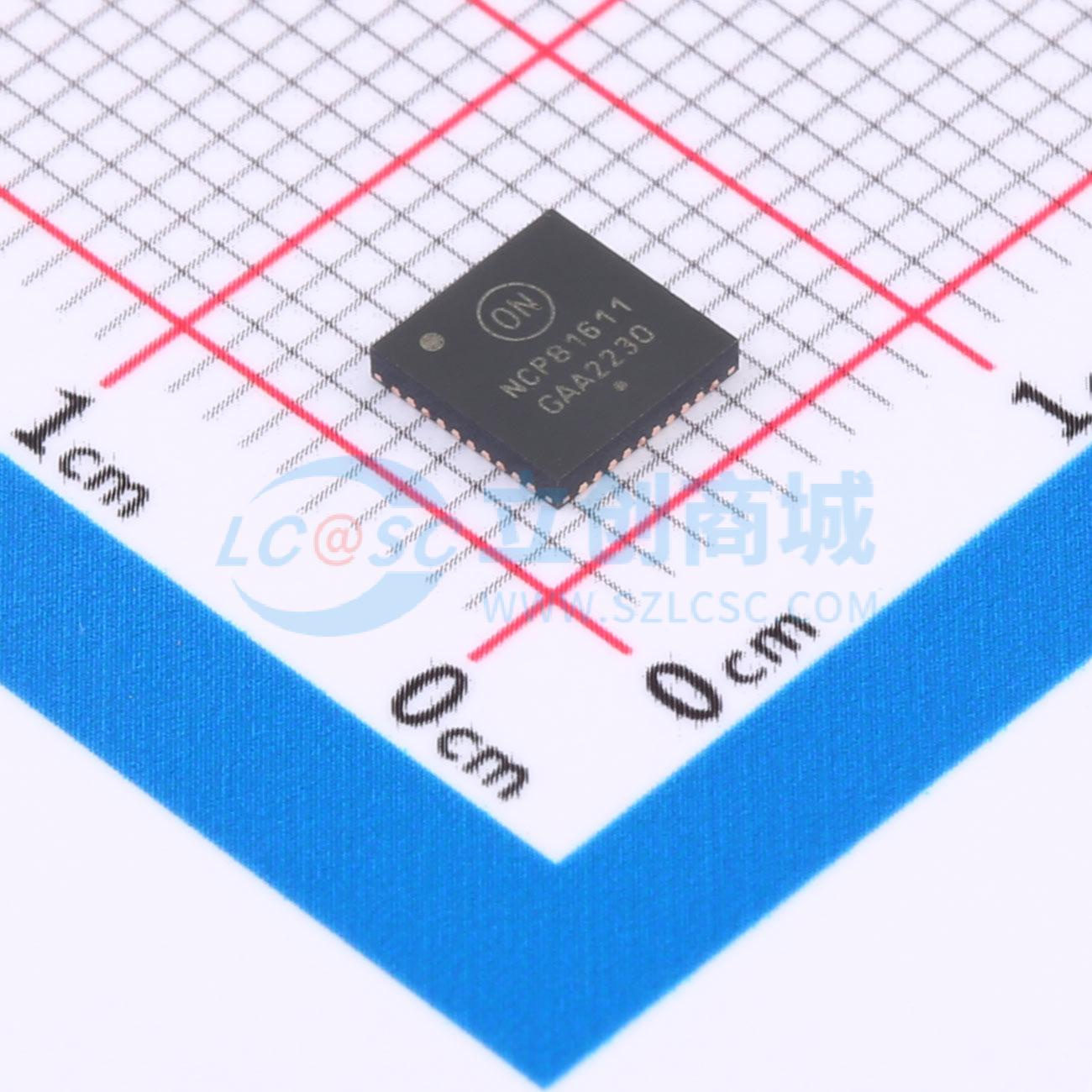

温馨提醒：图片仅供参考，商品以实物为准

NCP81611MNTXG

多相降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP81611是一款多相同步控制器,专为新一代计算和图形处理器优化。该设备最多可驱动4相,具有差分电压和相电流检测、自适应电压定位和计算机或图形控制器接口。集成的电源节省接口（PSI）允许处理器将控制器设置为三种模式之一,即所有相开启、动态相卸载或固定低相数模式,以在轻负载条件下获得高效率。双边缘PWM多相架构确保快速瞬态响应和良好的动态电流平衡。
品牌名称: onsemi(安森美)
商品型号: NCP81611MNTXG
商品编号: C603823
商品封装: TSSOP-6
包装方式: 编带
商品毛重: 0.17784克(g)

商品参数

商品概述

NCP81611是一款多相同步控制器，专为新一代计算和图形处理器进行了优化。该器件能够驱动多达4相，集成了差分电压和相电流检测、自适应电压定位以及PWM_VID接口，可为计算机或图形控制器提供精确调节的电源。集成的节能接口（PSI）允许处理器将控制器设置为三种模式之一，即全相开启、动态切相或固定低相数模式，以在轻载条件下实现高效率。双边沿PWM多相架构确保了快速的瞬态响应和良好的动态电流平衡。

商品特性

符合NVIDIA OVR4i+规格
支持多达4相
2.8 V至20 V电源电压范围
250 kHz至1.2 MHz开关频率（4相）
电源正常输出
欠压保护（UVP）
过压保护（OVP）
系统过流保护（OCP）
每相过流限制（OCL）
启动到预充电负载时避免误触发OVP
可配置负载线
高性能运算误差放大器
每相采用真差分电流平衡检测放大器
相间动态电流平衡
电流模式双边沿调制，对瞬态负载实现快速初始响应
节能接口（PSI）
具有用户可设置阈值的自动切相功能
PWM_VID和I²C控制接口
紧凑的40引脚QFN封装（5 x 5 mm本体，0.4 mm引脚间距）
这些器件无铅且符合RoHS标准

应用领域

GPU和CPU电源
显卡
台式机和笔记本应用
扩展坞
移动电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~20V
	输出电流	-
	开关频率	1.2MHz
	工作温度	-10℃~+100℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式
	开关管(内置/外置)	外置
	输出类型	可调
