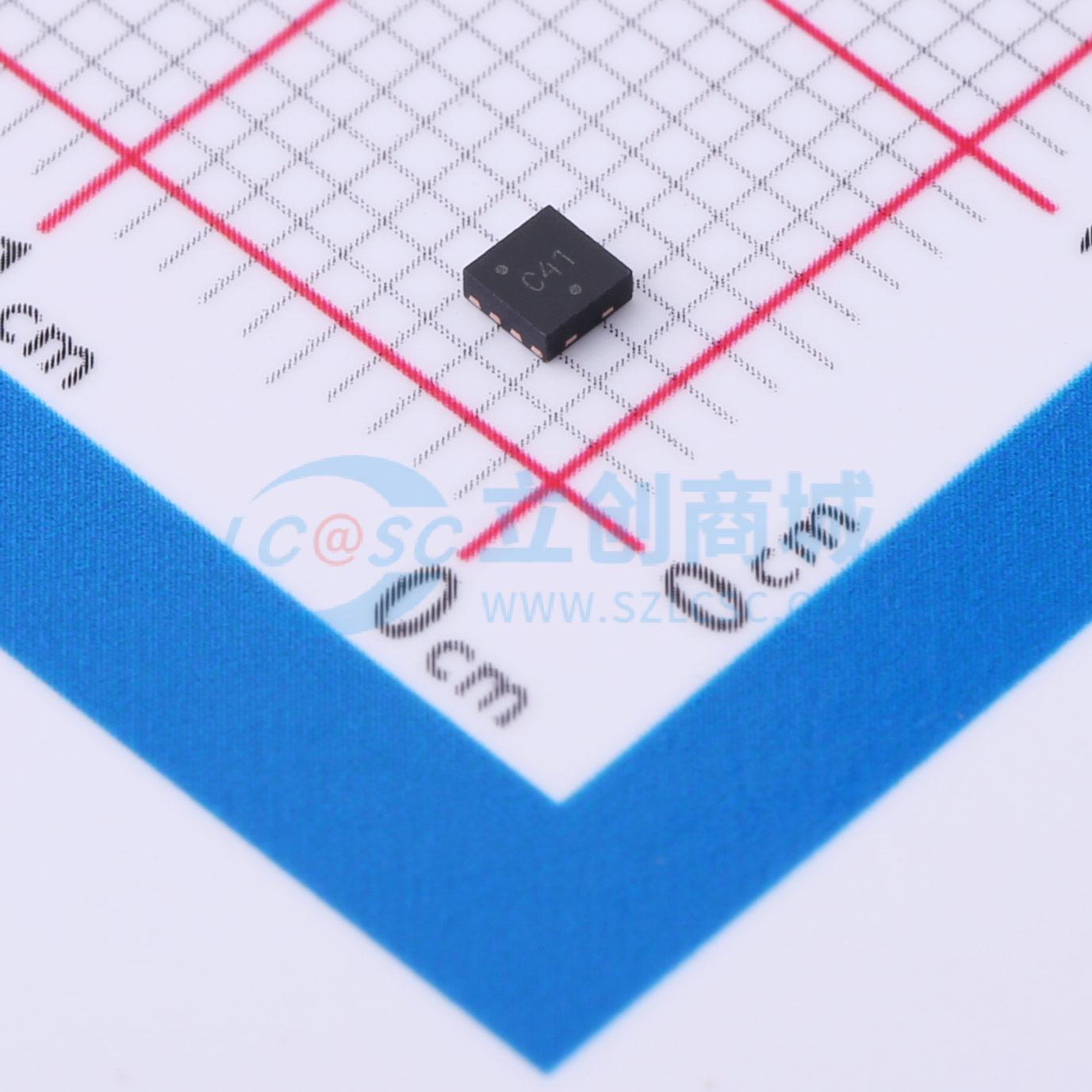

温馨提醒：图片仅供参考，商品以实物为准

NCP6324CMTAATBG

同步3 MHz、2 A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP/NCV6324 是一系列同步降压转换器，针对由单节锂离子电池或三节碱性/镍镉/镍氢电池供电的便携式应用的不同子系统供电进行了优化。这些器件能够在外部可调电压下提供高达 2 A 的电流。3 MHz 的开关频率工作特性允许使用小尺寸的电感器和电容器
品牌名称: onsemi(安森美)
商品型号: NCP6324CMTAATBG
商品编号: C603766
商品封装: UFBGA-15
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

NCP/NCV6324 是一系列同步降压转换器，针对由单节锂离子电池或三节碱性/NiCd/NiMH 电池供电的便携式应用的不同子系统供电进行了优化。该器件能够在外部可调电压下提供高达 2A 的电流。3MHz 的开关频率工作允许使用小尺寸的电感器和电容器。采用输入电源电压前馈控制来应对宽输入电压范围。同步整流和自动 PWM/PFM 节能模式提高了系统效率。NCP/NCV6324 采用节省空间、薄型的 2.0 x 2.0 x 0.75mm WDFN8 封装或 WDFNW8 可焊侧翼封装。

商品特性

2.5V 至 5.5V 输入电压范围
外部可调电压
高达 2A 输出电流
3MHz 开关频率
同步整流
自动节能（NCx6324B）或外部模式选择（NCx6324C）
使能输入
电源正常输出选项（NCx6324B）
软启动
过流保护
禁用时主动放电
热关断保护
WDFN - 8，2 x 2mm，0.5mm 间距封装和 WDFNW8，2 x 2mm，0.5mm 间距可焊侧翼封装
超薄应用的最大高度为 0.8mm
适用于汽车和其他需要独特场地和控制变更要求的应用的 NCV 前缀；符合 AEC - Q100 标准且具备 PPAP 能力
这些器件无铅、无卤素/无溴化阻燃剂且符合 RoHS 标准

应用领域

手机、智能手机和个人数字助理
便携式媒体播放器
数码相机
无线和 DSL 调制解调器
USB 供电设备
负载点
游戏和娱乐系统

数据手册PDF

放大查看下载PDF

优惠活动

5.6折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	2A
	开关频率	3MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
