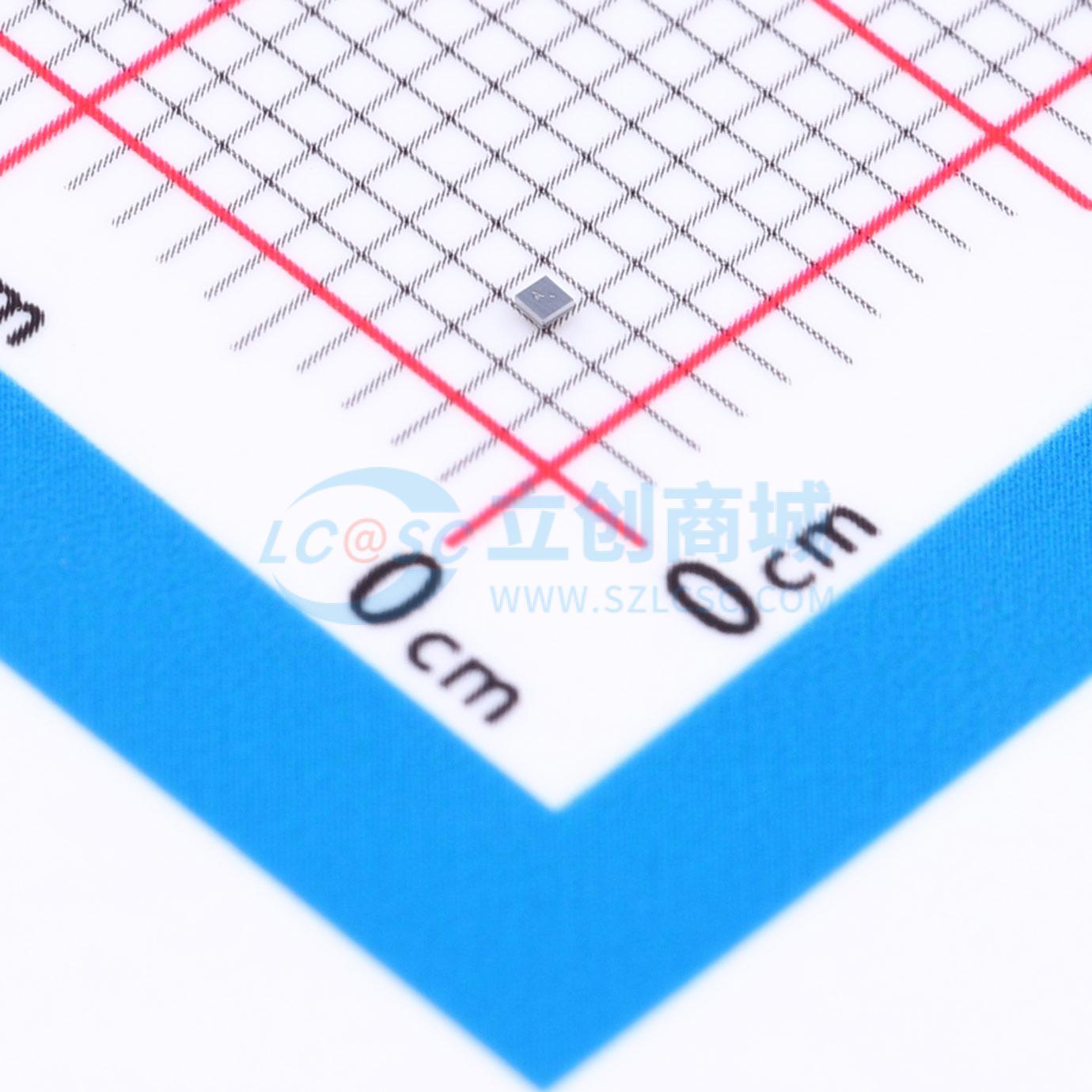

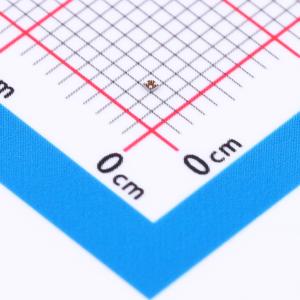

温馨提醒：图片仅供参考，商品以实物为准

NCP161AFCS180T2G

1.8V 450mA 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 线性调节器，能够提供 450 mA 输出电流。专为满足 RF 和模拟电路的要求而设计，提供低噪声、高 PSRR、低静态电流和非常好的负载/线路瞬态响应。该设备设计用于与 1 μF 输入和 1 μF 输出陶瓷电容器配合使用。有两种厚度的超小型 0.35P、0.65mm×0.65mm 芯片级封装 (CSP) 和 XDFN4 0.65P、1mm×1mm 封装可供选择。
品牌名称: onsemi(安森美)
商品型号: NCP161AFCS180T2G
商品编号: C603631
商品封装: WLCSP-4(0.6x0.6)
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

NCP161是一款线性稳压器，能够提供450 mA的输出电流。该器件专为满足射频和模拟电路的要求而设计，具备低噪声、高电源抑制比（PSRR）、低静态电流以及出色的负载/线性瞬态响应等特性。它设计用于搭配1 μF的输入和1 μF的输出陶瓷电容使用。该器件提供两种厚度的超小型封装：0.35P、0.65 mm x 0.65 mm的芯片级封装（CSP）和XDFN4 0.65P、1 mm x 1 mm封装。

商品特性

工作输入电压范围：1.9 V至5.5 V
提供固定电压选项：1.8 V至5.14 V
负载/温度范围内精度为±2%
超低静态电流，典型值为18 μA
待机电流：典型值为0.1 μA
极低压差：450 mA时为150 mV
超高电源抑制比（PSRR）：20 mA、f = 1 kHz时典型值为98 dB
超低噪声：10 μVRMS
搭配1 μF小尺寸陶瓷电容可稳定工作
提供以下封装：WLCSP4 0.65 mm x 0.65 mm x 0.4 mm、WLCSP4 0.65 mm x 0.65 mm x 0.33 mm、XDFN4 1 mm x 1 mm x 0.4 mm、SOT23 - 5 2.9 mm x 2.8 mm x 1.2 mm
这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

应用领域

电池供电设备
无线局域网设备
智能手机、平板电脑
相机、数字录像机（DVR）、机顶盒和摄像机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.8V
	输出电流	450mA
	电源纹波抑制比(PSRR)	91dB@(100Hz)
	压差	450mV@(450mA)

	属性	参数值
	静态电流(Iq)	23uA
	噪声	-
	特性	带使能；过流保护；过热保护；短路保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
