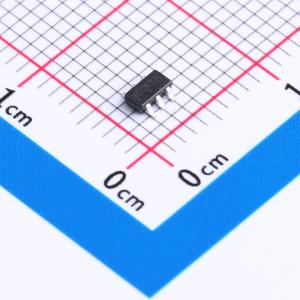

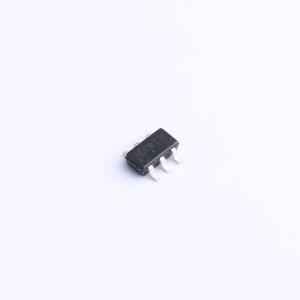

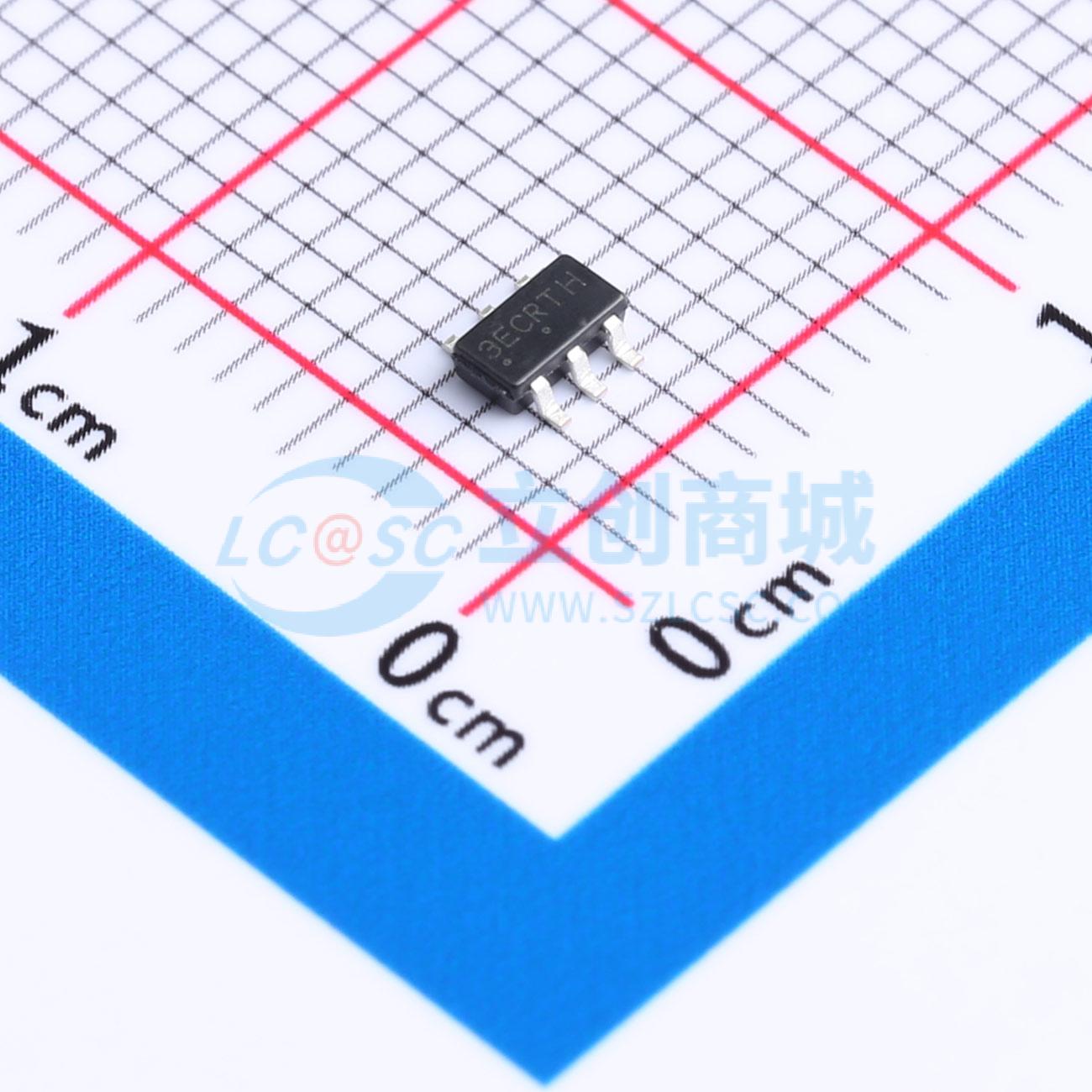

温馨提醒：图片仅供参考，商品以实物为准
NCP1622BECSNT1G
NCP1622BECSNT1G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6 引脚 PFC 控制器 NCP1622 适用于驱动 PFC 升压级。它基于创新的谷同步频率折回 (VSFF) 方法。 在此模式下，当电感器电流超过编程值 Vctrl,FF 时，该电路通常以临界导通模式 (CrM) 运行。当 Vcontrol 低于此预设置级别 Vctrl,FF 时，NCP1622（版本 [B**] 和 [D**]）将对频率进行线性降至约 30 kHz，直到 Vcontrol 达到跳过模式阈值。VSFF 可在标称负载和轻型负载下最大程度提高能效。 尤其待机损耗降至最低。与 FCCrM 控制器中的内部电路类似，即使在开关频率降低时也能实现接近一致的功率因数。该电路采用 TSOP6 封装，具有坚固紧凑的 PFC 级所需的功能，且外部组件很少。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1622BECSNT1G
- 商品编号
- C603641
- 商品封装
- TSOP-6-1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 | |
| 类型 | PFC控制器 | |
| 工作模式 | CRM | |
| 工作电压 | 9.5V~30V | |
| 拉电流(IOH) | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 800mA | |
| 工作电流 | 2mA | |
| 静态电流(Iq) | 500uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
6引脚PFC控制器NCP1622专为驱动PFC升压级而设计。它基于创新的谷底同步频率折返（VSFF）方法。在此模式下，当V_control电压超过可编程值V_ctrl,FF时，电路通常以临界导通模式（CrM）运行。当V_control低于此预设电平V_ctrl,FF时，NCP1622（[B**]和[D**]版本）会将频率线性降低至约30 kHz，直到V_control达到跳周期模式阈值。VSFF可在标称负载和轻负载下实现效率最大化。特别是，待机损耗可降至最低。与FCCrM控制器一样，即使降低开关频率，内部电路也能实现接近单位功率因数。该电路采用TSOP6封装，还集成了构建稳健紧凑PFC级所需的特性，仅需少量外部元件。
应用领域
- 电脑电源
- 照明镇流器（LED、荧光灯）
- 平板电视
- 所有需要功率因数校正的离线电器
