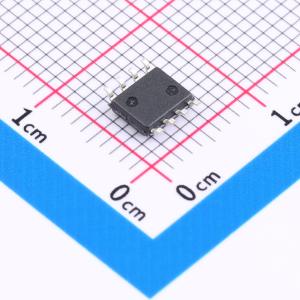

NCP1654BD200R2G

SMT扩展库PCB免费打样

描述: NCP1654 是一款用于连续导通模式 (CCM) 功率因数校正 (PFC) 步升预转换器的控制器。它在固定频率模式下控制电源开关导通时间 (PWM)，取决于瞬时线圈电流。该电路采用 SO-8 封装，最大程度减少了外部部件数量，并极大简化了 PFC 实施。它还集成了高安全性功能，使得 NCP1654 成为一款适用于有效输入功率失控箝位电路。
品牌名称: onsemi(安森美)
商品型号: NCP1654BD200R2G
商品编号: C603659
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.215克(g)

商品参数

商品概述

NCP1654是一款用于连续导通模式（CCM）功率因数校正升压预转换器的控制器。它以固定频率模式并根据瞬时线圈电流控制功率开关的导通时间（PWM）。该电路采用SO8封装，可最大限度减少外部元件数量，并大幅简化PFC的实现。它还集成了高安全保护功能，使NCP1654成为坚固紧凑的PFC级驱动器，例如有效的输入功率失控钳位电路。 NCP1654是一款设计用于固定频率、连续导通模式的PFC驱动器。固定频率操作便于符合EMI标准，并限制可能污染周围系统的辐射噪声。此外，连续导通操作可降低应用中的di/dt及其产生的干扰。总体而言，NCP1654是成本效益、可靠性和高功率因数为关键参数的系统的理想选择。它集成了构建紧凑耐用PFC级所需的所有必要功能：紧凑性和灵活性：采用SO8封装，NCP1654所需的外部元件最少。特别是，该电路方案简化了PFC级设计，无需任何输入电压检测。此外，该电路还提供了一些功能，如欠压保护或实际功率限制，可优化PFC设计。低功耗和关断能力：NCP1654经过优化，在所有运行模式下都能实现尽可能低的功耗。在启动阶段和关断模式下，消耗电流尤其低，因此在电路禁用时，PFC级的功率损耗可降至极低。此功能有助于满足更严格的待机低功率规格。只需将反馈引脚接地，即可强制NCP1654进入关断模式。安全保护：NCP1654持续监测输出电压、线圈电流和芯片温度，以保护系统免受可能的过应力影响。集成保护功能（过压保护、线圈电流限制、热关断等）使PFC级极其坚固可靠： - 最大电流限制：电路持续检测线圈电流并立即响应。

商品特性

符合IEC61000 - 3 - 2标准
平均电流连续导通模式
快速瞬态响应
极少的外部元件
极低的启动电流(<75 μA)
极低的关断电流(<400 μA)
低工作功耗
±1.5 A图腾柱栅极驱动
精确的全集成65/133/200 kHz振荡器
用于逐周期占空比控制的锁存PWM
内部微调的内部参考电压
带迟滞的欠压锁定
用于平滑启动操作的软启动
关断功能
与行业标准引脚兼容
无铅器件
浪涌电流检测
过压保护
用于开环检测或关断的欠压检测
欠压检测
软启动
精确的过流限制
过功率限制

应用领域

平板电视、台式电脑
交流适配器
白色家电及其他离线开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	工作模式	CCM
	工作电压	9V~20V
	拉电流(IOH)	1.5A

	属性	参数值
	灌电流(IOL)	1.5A
	开关频率	200kHz
	工作电流	3.7mA
	工作温度	-40℃~+125℃
