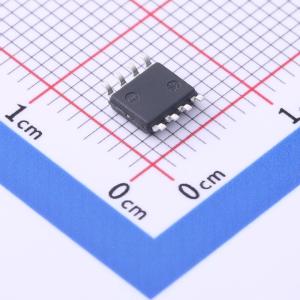

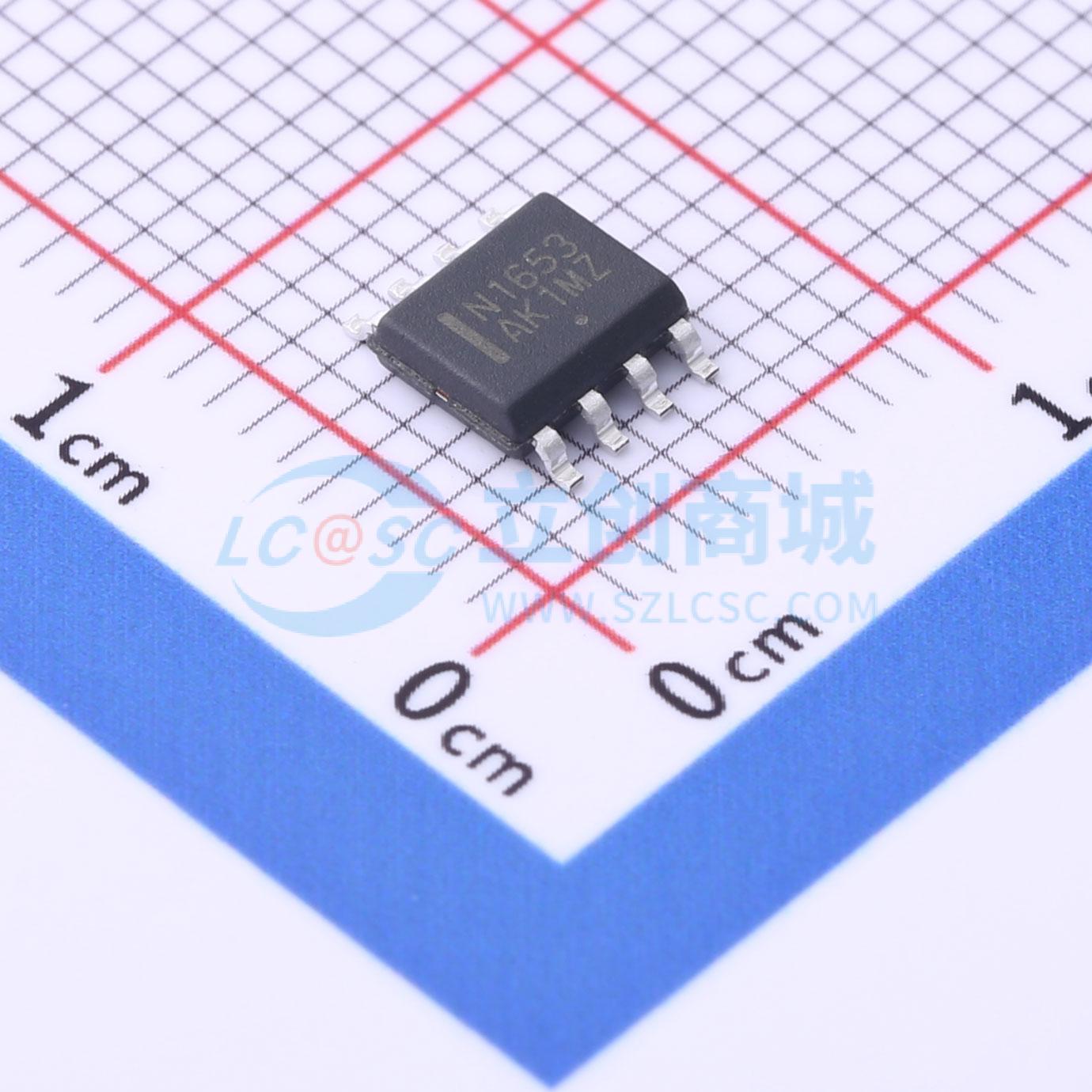

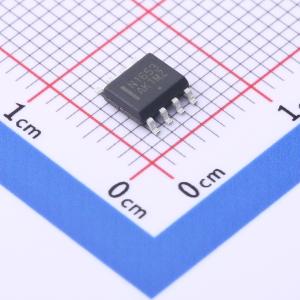

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 跟踪升压功能；过温保护；软启动；欠压锁定；欠压保护；过压保护 |
商品概述
NCP1653是一款功率因数校正（PFC）升压控制器，设计用于在固定频率连续导通模式（CCM）下工作。它可以在峰值电流模式或平均电流模式下运行。 固定频率运行有助于符合EMI标准，并限制可能干扰周围系统的辐射噪声。CCM运行可降低应用中的di/dt和由此产生的干扰。NCP1653采用紧凑的8引脚封装设计，所需外部元件数量最少。这简化了设计并降低了成本。NCP1653的输出级具有±1.5 A的电流驱动能力，可在高功率应用中直接驱动MOSFET。 NCP1653可实现恒定输出电压或跟随升压模式。跟随升压模式可显著减小PFC电路电感和功率MOSFET的尺寸。采用这种技术时，输出电压不是固定的，而是取决于输入电压的有效值或负载需求。这允许降低输出电压，从而减小电感和功率MOSFET的尺寸或成本。 因此，NCP1653是高功率应用的理想选择，在这些应用中，成本效益、可靠性和高功率因数是关键参数。NCP1653具备构建紧凑耐用PFC级所需的所有必要特性。 NCP1653提供以下保护功能：1. 当输出电压超过标称调节水平（用户定义值）的107%时，过压保护（OVP）启动，驱动输出（引脚7）变为低电平。当输出电压降至107%以下时，电路自动恢复运行。2. 当输出电压降至标称调节水平的8%以下时，欠压保护（UVP）启动，器件关闭。当输出电压升至标称调节水平的12%以上时，电路自动启动运行。此功能还提供输出开环保护和外部关断功能。
商品特性
- 符合IEC1000 - 3 - 2标准
- 连续导通模式
- 平均电流模式或峰值电流模式运行
- 恒定输出电压或跟随升压运行
- 极少的外部元件
- 固定开关频率：NCP1653A为67 kHz；NCP1653为100 kHz
- 软启动功能
- 带迟滞的VCC欠压锁定（8.7 / 13.25 V）
- 过压保护（标称输出水平的107%）
- 欠压保护或关断（标称输出水平的8%）
- 可编程过流保护
- 可编程过功率限制
- 带迟滞的热关断（120 / 150℃）
- 这是一款无铅器件
应用领域
- 电视和显示器
- 台式电脑开关电源
- 交流适配器开关电源
- 白色家电
