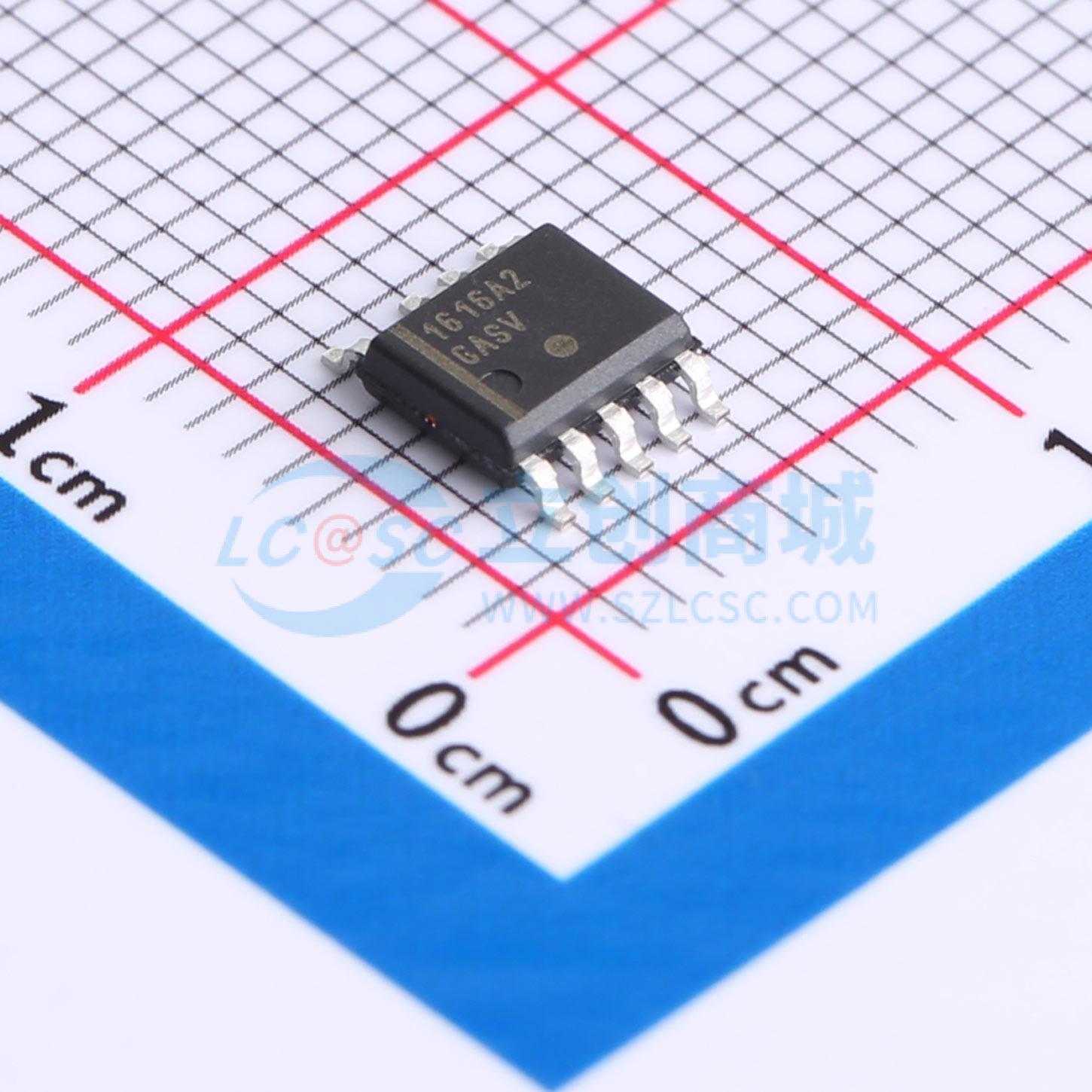

温馨提醒：图片仅供参考，商品以实物为准
NCP1616A2DR2G
NCP1616A2DR2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1616 是一款高电压 PFC 控制器，可基于创新的电流控制频率折回 (CCFF) 模式驱动 PFC 升压级。在此模式下，当电感器电流超过编程值时，该电路以临界导通模式 (CrM) 运行。当电流低于此预设水平时，NCP1616 会将频率线性下降，在正弦零交叉处降至最小 26kHz。CCFF 可在标称负载和轻型负载下最大程度提高能效。尤其待机损耗降至最低。创新电路即使在开关频率降低时也能实现接近一致的功率因数。 集成的高电压启动电路无需外部启动组件，在正常运行期间的功耗非常少。NCP1616 采用 SOIC-9 封装，具有坚固紧凑的 PFC 级所需的功能，且外部组件很少。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1616A2DR2G
- 商品编号
- C603630
- 商品封装
- SOIC-9-150mil
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 | |
| 类型 | PFC控制器 | |
| 工作模式 | CRM | |
| 工作电压 | 9.5V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 500mA | |
| 灌电流(IOL) | 800mA | |
| 开关频率 | 26kHz | |
| 工作电流 | 2mA |
商品概述
NCP1616是一款高压PFC控制器，旨在基于创新的电流控制频率折返（CCFF）方法驱动PFC升压级。在这种模式下，当电感电流超过可编程值时，电路工作在临界导通模式（CrM）。当电流低于该预设水平时，NCP1616会在正弦波过零点将频率线性衰减至最低约26 kHz。CCFF可在标称负载和轻负载下实现效率最大化。特别是，待机损耗可降至最低。即使在开关频率降低时，创新电路也能实现接近单位功率因数。 集成的高压启动电路无需外部启动组件，且在正常运行期间功耗极低。NCP1616采用SOIC - 9封装，集成了构建坚固紧凑PFC级所需的功能，仅需少量外部组件。
商品特性
- 集成欠压检测的高压启动电路
- 强制控制器进入待机模式的输入
- 接近电源过零点的跳周期模式
- 快速电源/负载瞬态补偿
- 谷底开关以提高效率
- 高驱动能力： - 500 mA / + 800 mA
- 宽VCC范围：9.5 V至28 V
- 输入电压范围检测
- 输入X2电容放电电路
- 这是一款无铅无卤器件
- 软过压保护
- 电源过压保护
- 过流保护
- FB和STDBY/FAULT引脚的开路引脚保护
- 内部热关断
- 过压保护（OVP）锁存输入
- 旁路/升压二极管短路保护
- 接地引脚开路保护
应用领域
- 电脑电源
- 需要功率因数校正的离线电器
- LED驱动器
- 平板电视
