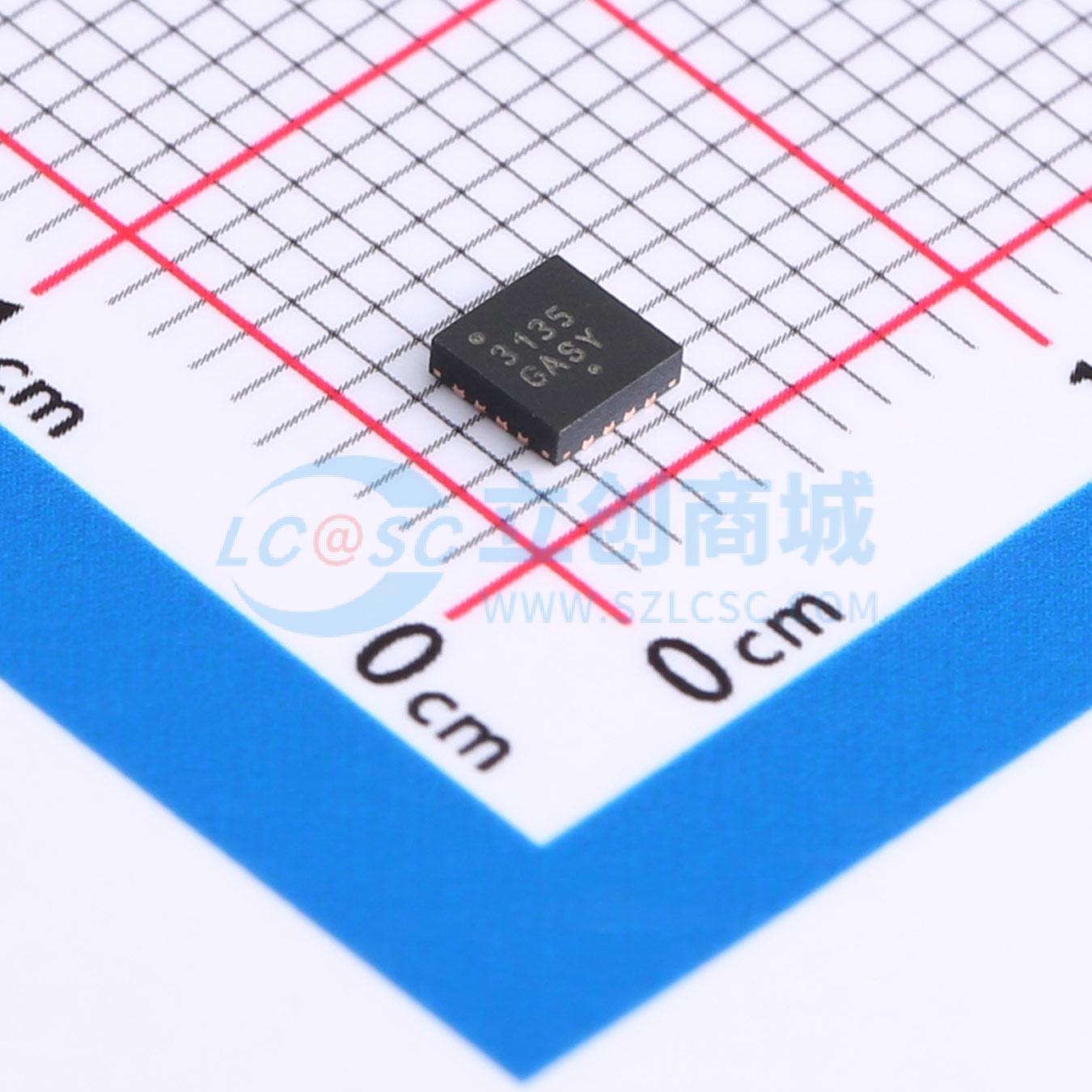

温馨提醒：图片仅供参考，商品以实物为准

NCP3135MNTXG

5A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP3135是一款完全集成的同步降压转换器,适用于3.3V和5V降压应用。它可以提供高达5A的连续负载电流和6A的瞬时负载电流。支持高效率、快速瞬态响应,并提供电源良好指示。控制方案包括两种操作模式:FCCM和自动CCM/DCM。在自动CCM/DCM模式下,控制器可以在CCM和DCM之间平滑切换,以提高轻载时的效率。NCP3135采用3mm x 3mm QFN-16引脚封装。
品牌名称: onsemi(安森美)
商品型号: NCP3135MNTXG
商品编号: C603697
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

NCP3135是一款完全集成的同步降压转换器，适用于3.3 V和5 V降压应用。它可提供高达5 A的直流负载电流和6 A的瞬时负载电流。NCP3135支持高效率、快速瞬态响应，并提供电源正常指示。控制方案包括两种工作模式：固定导通时间控制模式（FCCM）和自动连续导通模式/不连续导通模式（CCM/DCM）。在自动CCM/DCM模式下，控制器可在CCM和DCM之间平滑切换，此时转换器以较低的开关频率运行，效率更高。NCP3135采用3 mm x 3 mm QFN - 16引脚封装。 NCP3135是一款低输入电压、5 A高性能同步降压转换器，集成了两个N沟道MOSFET。NCP3135的输出电压范围为0.6 V至0.84 x Vin，输入电压范围宽，为2.9 V至5.5 V。NCP3135的特性包括支持预偏置启动以保护敏感负载、逐周期过流限制和短路保护、电源正常监控、过压和欠压保护、内置输出放电功能和热关断功能。 NCP3135提供两种工作模式，以满足各种应用需求。自动CCM/DCM模式可降低功耗，提高轻载时的效率。自适应功率控制架构可实现轻载和重载之间的平滑过渡，同时保持对负载瞬变的快速响应。

商品特性

CCM和DCM模式下均具有高效率
工作频率高达1.1 MHz
支持多层陶瓷电容（MLCC）输出电容
小尺寸，3 mm×3 mm、16引脚QFN封装
连续输出电流高达5 A
瞬时负载电流6 A
2.9 V至5.5 V宽转换电压范围
输出电压范围为0.6 V至0.84 x Vin
内置1 ms软启动
自动节能模式
电压模式控制
支持预偏置启动功能
输出放电功能
过温保护
内置过压、欠压和过流保护
电源正常指示
无铅器件

应用领域

5 V降压轨
3.3 V降压轨

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~5.5V
	输出电压	-
	输出电流	5A
	开关频率	1.1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.2mA
	开关管(内置/外置)	内置
	输出类型	可调
