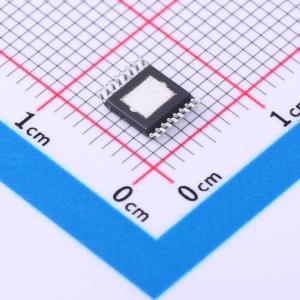

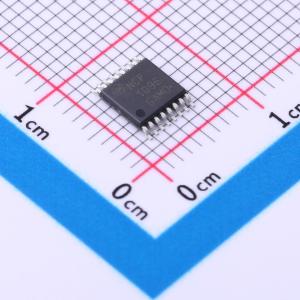

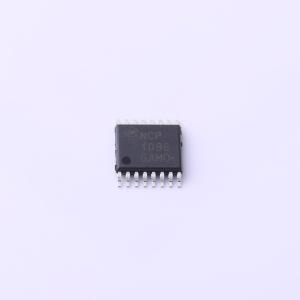

温馨提醒：图片仅供参考，商品以实物为准

NCP1096PAR2G

PoE-PD 接口控制器，IEEE 802.3bt

描述: NCP1096 是安森美半导体 PoE-PD 产品系列的一员，允许包含 NCP1096 的 PD 成为符合 IEEE 802.3af/at 和 -3bt 标准的供电设备。它集成了 PoE 系统中所需的所有功能，如检测、分类和涌入电流限制。
品牌名称: onsemi(安森美)
商品型号: NCP1096PAR2G
商品编号: C603475
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.654克(g)

商品概述

NCP1096是安森美半导体以太网供电受电设备(PoE-PD)产品系列的一员，它使包含基于NCP1096的PD的设备能够成为符合IEEE 802.3af/at和-3bt标准的供电设备。它集成了在PoE系统中运行所需的所有功能，如检测、分类以及启动阶段的电流限制。NCP1096通过内部通路晶体管支持高功率应用（最高可达90W PoE）。一个电源良好引脚确保相邻主DC/DC转换器的正确禁用/启用。分类结果引脚允许根据分配的功率等级（最高到8级）进行操作。NCP1096还提供自动分类支持，并指示何时可以实现短保持功率特征。此外，辅助电源检测引脚允许NCP1096用于可以通过PoE或墙适配器供电的应用中。

商品特性

完全支持 IEEE 802.3af/at 和 -3bt 规范
支持多达 5 个事件的物理层分类
分配功率级别高达 90 W
支持自动分类
典型涌电流限制为 110 mA
内置 70 mΩ 通路开关
开漏电源良好指示器
支持短 MPS
用于后辅助电源操作的通路开关禁用输入
专有 100 W+ 应用
过电流保护
过温度保护
结温范围为 -40°C 至 +125°C
提供 16 引脚 TSSOP EP 封装
这些设备无铅且符合 RoHS 标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网收发器
	应用功能	-
	通道数	-

	属性	参数值
	MAC接口	-
	工作电压	57V
	工作温度	-40℃~+125℃
