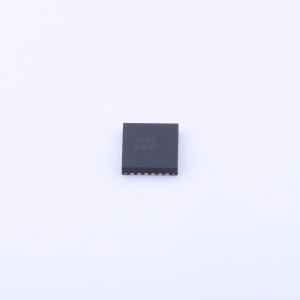

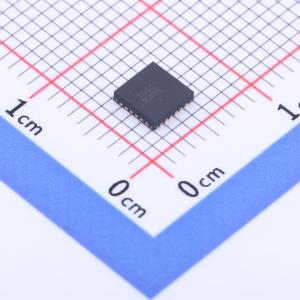

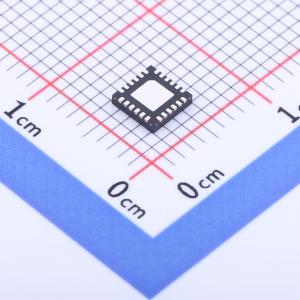

NCP1565MNTXG
高度集成的双模式有源钳位PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1565是一款高度集成的双模式有源钳位PWM控制器，适用于电信和数据通信行业的下一代高密度、高性能中小功率隔离式直流-直流转换器。它可以配置为带输入电压前馈的电压模式控制或峰值电流模式控制。峰值电流模式控制也可通过输入电压前馈实现。可调节的自适应重叠时间可根据输入电压和负载条件优化系统效率。该控制器集成了实现隔离式有源钳位正激或不对称半桥转换器所需的所有控制和保护功能。它集成了一个高压启动偏置稳压器。NCP1565具有线路欠压检测器、逐周期电流限制、与线路电压相关的最大占空比限制，以及使用外部热敏电阻的可编程过温保护功能。它还包括一个双功能FLT/SD引脚，用于指示故障的存在，也可用于关闭控制器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1565MNTXG
- 商品编号
- C603603
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 13V~120V | |
| 开关频率 | 1.5MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃@(TJ) | |
| 拓扑结构 | 半桥式；正激式 |
商品概述
NCP1565是一款高度集成的双模式有源钳位PWM控制器，适用于电信和数据通信行业的下一代高密度、高性能中小功率隔离式直流-直流转换器。它可以配置为带输入电压前馈的电压模式控制或峰值电流模式控制。峰值电流模式控制也可通过输入电压前馈实现。可调节的自适应重叠时间可根据输入电压和负载条件优化系统效率。 该控制器集成了实现隔离式有源钳位正激或不对称半桥转换器所需的所有控制和保护功能。它集成了一个高压启动偏置稳压器。NCP1565具有线路欠压检测器、逐周期电流限制、与线路电压相关的最大占空比限制，以及使用外部热敏电阻的可编程过温保护功能。它还包括一个双功能FLT/SD引脚，用于指示故障的存在，也可用于关闭控制器。
商品特性
- 支持电压模式控制和峰值电流模式控制
- 线路前馈
- 自适应重叠时间控制，提高效率
- 集成120 V高压启动电路
- 可编程线路欠压锁定（UVLO），带可调迟滞
- 逐周期峰值电流限制
- 基于平均电流的过流保护
- 短路保护
- 可编程占空比钳位
- 可编程软启动
- 可编程关断和重启延迟
- 使用热敏电阻的可编程外部过温保护
- FLT/SD引脚用于故障报告和关断输入
- 可编程振荡器，最大频率1.5 MHz
- 5 V/2%电压基准
- 主开关驱动能力为 -2 A/3 A
- 有源钳位开关驱动能力为 -2 A/1 A
- VCC范围：6.5 V至20 V
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 高效隔离式直流-直流转换器
- 服务器电源和48 V电信系统
- 汽车应用
