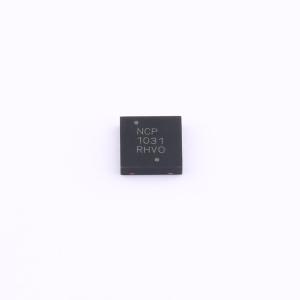

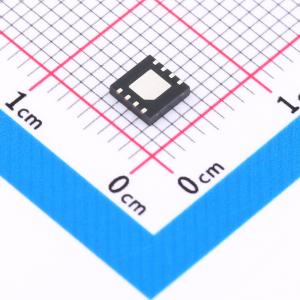

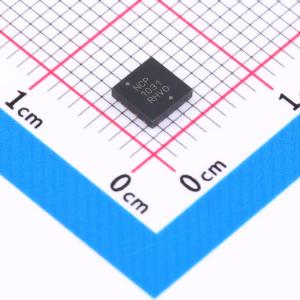

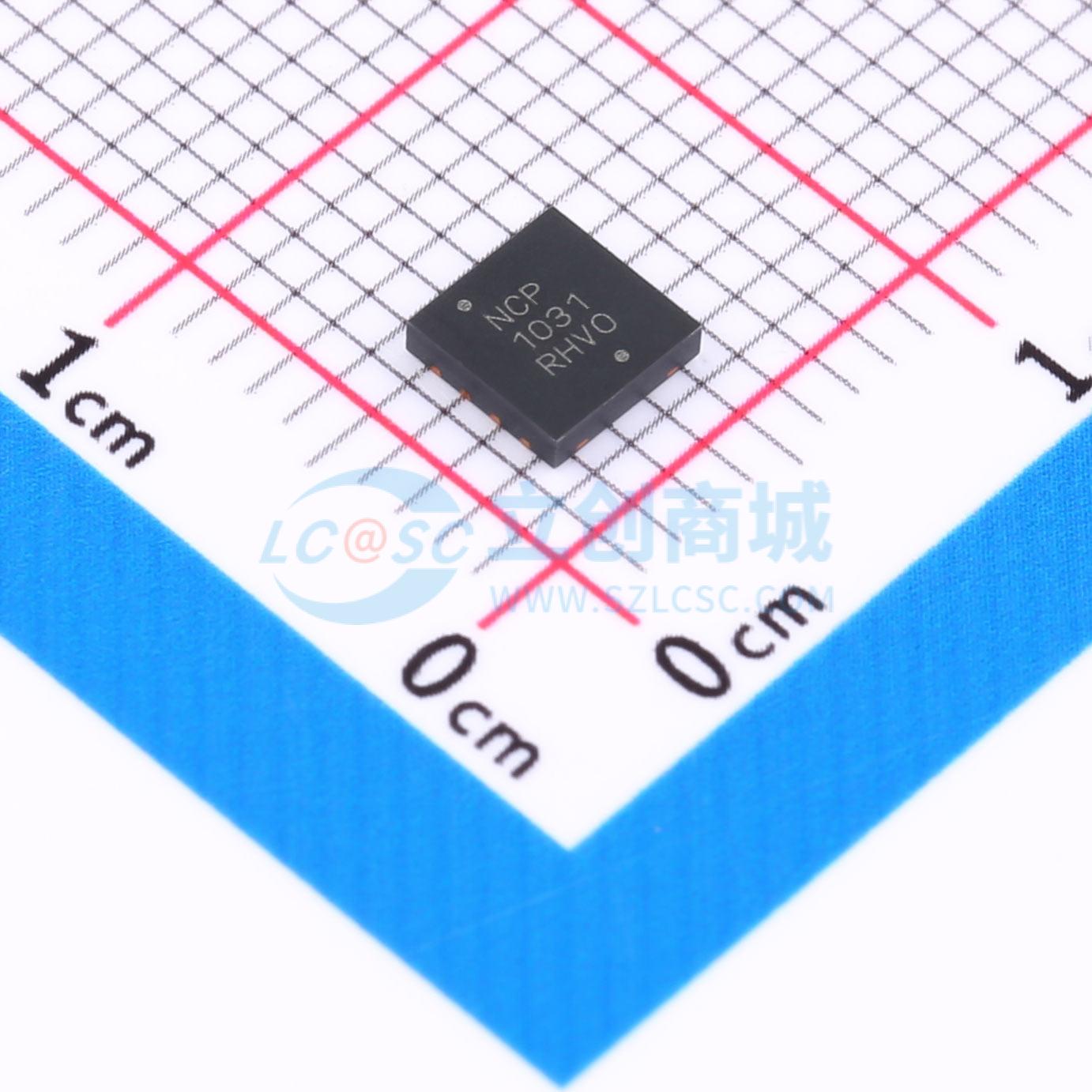

NCP1031MNTXG

升压型 7V~16V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1031是一款高集成度微型高压单片开关调节器,适用于48V电信和42V汽车应用。该系列器件可在任何单端拓扑中配置,如正激式或反激式。NCP1031适用于最大6W的应用。
品牌名称: onsemi(安森美)
商品型号: NCP1031MNTXG
商品编号: C603438
商品封装: DFN-8-EP(4x4)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

NCP1030和NCP1031是一系列微型高压单片开关稳压器，集成了片上功率开关和启动电路。NCP103x系列在单个IC中集成了实现多种开关稳压器应用所需的所有有源功率、控制逻辑和保护电路，只需极少的外部元件，例如次级侧偏置电源或低功率DC-DC转换器。该控制器系列非常适合48 V电信、42 V汽车和12 V输入应用。NCP103x可配置为任何单端拓扑，如正激或反激。NCP1030适用于功率要求高达3 W的应用，NCP1031适用于功率要求高达6 W的应用。内部误差放大器使NCP103x系列能够轻松配置为隔离和非隔离配置中的次级或初级侧调节操作。固定频率振荡器针对高达1 MHz的操作进行了优化，并且能够进行外部频率同步，提供了额外的设计灵活性。此外，NCP103x集成了独立的线路欠压和过压检测器、逐周期电流限制和热关断功能，以在故障条件下保护控制器。预设的电流限制阈值无需外部传感元件。 NCP1030和NCP1031是一系列微型单片电压模式开关稳压器，专为隔离和非隔离偏置电源应用而设计。内部启动电路和MOSFET的额定电压为200 V，使其非常适合48 V电信和42 V汽车应用。此外，NCP103x系列可以由现有的12 V电源供电。

商品特性

片上200 V高压功率开关电路和启动电路
带辅助绕组覆盖功能的内部启动稳压器
最高1 MHz的工作频率
具备外部频率同步能力
故障条件下频率折返
微调±2%的内部参考电压
线路欠压和过压检测器
使用SENSEFET的逐周期电流限制
有源LEB电路
过温保护
内部误差放大器
提供无铅封装

应用领域

POE（以太网供电）/PD
隔离式DC-DC转换器的次级侧偏置电源
独立低功率DC-DC转换器
低功率偏置电源
低功率升压转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	7V~16V
	输出电压	-
	输出电流	-
	开关频率	275kHz~325kHz

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	同步整流	-
	输出通道数	1
	拓扑结构	正激式；反激式
	开关管(内置/外置)	内置
	输出类型	可调
