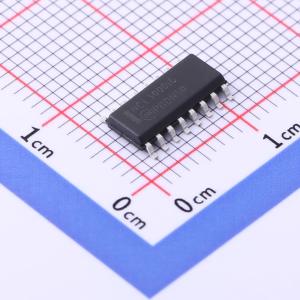

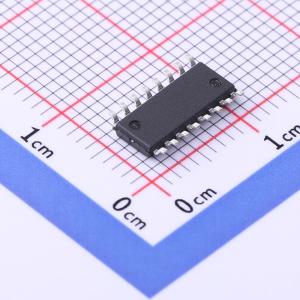

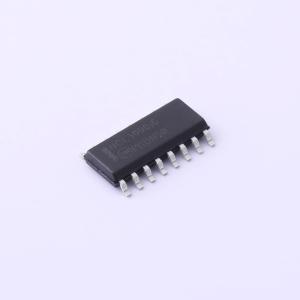

NCL30001DR2G
高效单级功率因数校正和降压离线LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCL30001 是一款开关模式电源控制器，适用于中高功率 单级功率因数 (PF) 校正的隔离反激 LED 驱动器。它使用连续导通模式 (CCM) 控制技术来确保多种输入电压和输出功率下接近一致的功率因数。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCL30001DR2G
- 商品编号
- C603422
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | 20kHz~250kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 反激；降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
NCL30001是一种高度集成的控制器，用于在单级中实现功率因数校正（PFC）和隔离降压交流-直流电源转换，从而提供成本更低且元件数量更少的解决方案。该控制器非常适合功率需求在40 W到150 W之间的LED驱动器电源。单级基于反激变换器设计，并且设计为在连续导通模式（CCM）下工作。
NCL30001可以配置为恒流驱动器或固定输出驱动器，适用于两阶段LED照明应用。此外，该控制器具有专有的Soft-Skip功能，可在轻负载时减少声噪。其他特性包括高压启动电路、电压前馈、欠压检测器、内部过载定时器、锁存输入以及高精度乘法器。多功能锁存关闭引脚还可用于实现过温关断电路。
商品特性
- 电压前馈改善环路响应
- 频率抖动减少电磁干扰特征
- 专有的轻负载软跳过技术减少声噪
- 欠压检测器
- 内部160毫秒故障定时器
- 独立的锁存关闭输入便于实现过电压和过温故障检测器
- 平均电流模式控制（ACMC），固定频率操作
- 高精度乘法器减少输入线谐波
- 可调工作频率从20 kHz到250 kHz
- 这些设备无铅且符合RoHS标准
应用领域
- LED路灯
- 低棚LED照明
- 高功率LED驱动器
- 建筑LED照明
