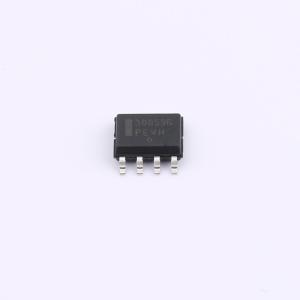

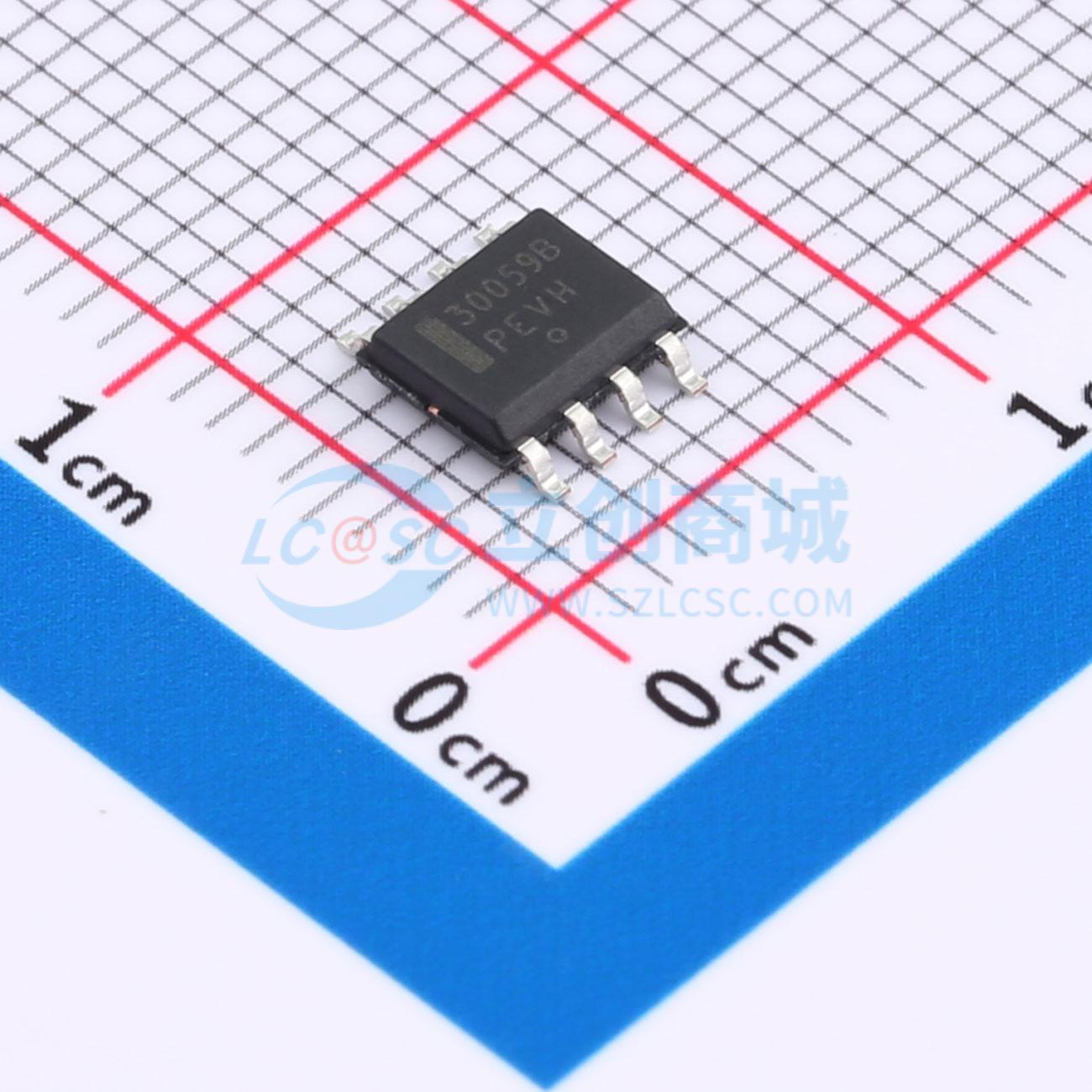

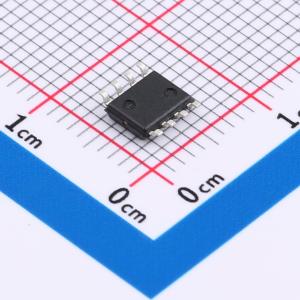

NCL30059BDR2G
高压半桥控制器用于LED照明应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCL30059 是一款自振荡高压MOSFET驱动器，主要用于采用半桥拓扑结构的LED驱动应用。该驱动器支持LLC和LCC配置，并且后者为恒流（CC）应用提供了优化的宽范围控制。由于其专有的600V技术，该驱动器适用于277VAC照明应用中的大容量电压。通过单个电阻可以将驱动器的工作频率从25kHz调整到250kHz。可调的欠压保护确保了正确的大容量电压工作范围。内部100毫秒的PFC延迟定时器确保在大容量电压完全稳定后才启用转换器。该器件提供了固定的死区时间，有助于降低直通电流。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCL30059BDR2G
- 商品编号
- C603424
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | - | |
| 开关频率 | 250kHz | |
| 通道数 | 2 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 过温保护(OTP)；过压保护(OVP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 2% |
商品概述
NCL30059是一款自振荡高压MOSFET驱动器，主要适用于采用半桥拓扑的LED驱动应用。它支持LLC和LCC配置，后者为恒流（CC）应用提供优化的宽范围控制。凭借其专有的600 V技术，该驱动器适用于277 VAC照明应用中的母线电压。通过单个电阻，驱动器的工作频率可在25 kHz至250 kHz之间调节。可调欠压保护可确保母线电压在正确的工作范围内。内部100 ms的PFC延迟定时器可确保母线电压完全稳定后再启用转换器。该器件提供固定死区时间，有助于降低直通电流。
商品特性
- 宽工作频率范围 —— 25 kHz至250 kHz
- 最小频率调节精度 ± 3%
- 固定死区时间 —— 0.6 μs
- 可调欠压保护，便于简单的PFC连接
- 100 ms PFC延迟定时器
- 针对严重故障条件（如过温或过压保护）的锁存输入
- 内部16 V VCC钳位
- 最大50 μA的低启动电流
- 1 A / 0.5 A峰值灌/拉电流驱动能力
- 最高可承受600 V母线电压
- 内部温度关断功能
- 支持户外使用：-40℃至+125℃
- 初级侧调节（PSR）电流调节精度 ± 2%
- 效率高达92%
- SOIC - 8封装
- 这些器件为无铅器件
应用领域
- 低成本谐振转换器
- 恒压（CV）和恒流（CC）LED驱动器
- 宽输出电压范围LCC驱动器
- 壁装式和柱式LED驱动器
- 高棚灯和路灯LED驱动器
