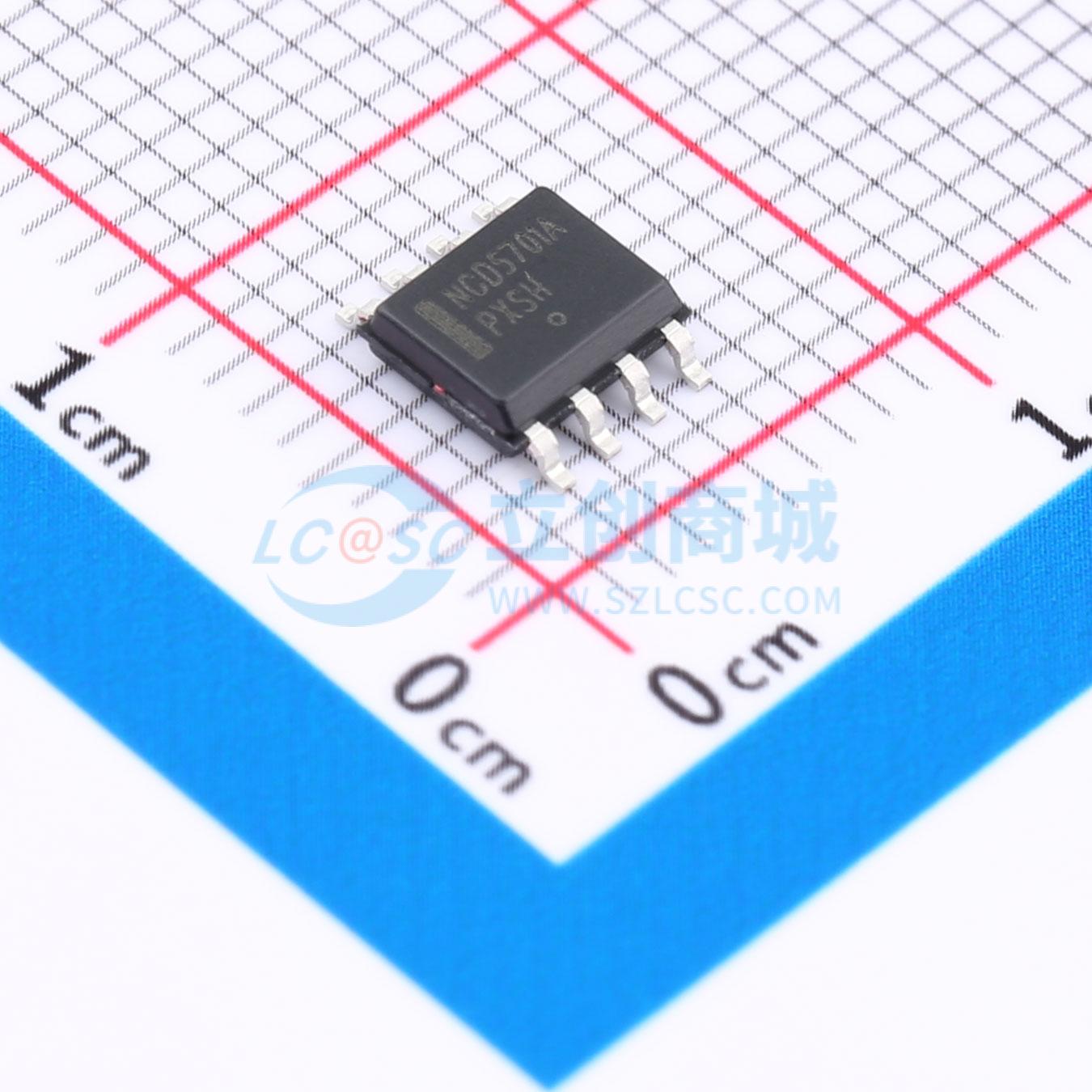

NCD5701ADR2G
NCD5701ADR2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCD5701 系列是一组高电流、高性能独立 IGBT 驱动器，适用于包括电感加热、焊接、太阳能逆变器、电机控制和不中断电源的中到大功率应用。该器件不再使用很多外部组件，提供了一个成本高效的方案。 器件保护特性有有源米勒箝位（对于 NCD5701A）、准确的 UVLO、 DESAT 保护和有效低电平故障输出。这些驱动器还具有准确的 5.0 V 输出（所有版本）和单独的高电平和低电平（VOH 和 VOL）驱动器输出（仅对于 NCD5701C），方便系统设计。此类驱动器可采用较宽的单极偏置电源电压范围（对于 NCD5701B 则为双极偏置电源）。所有版本均采用 8 引脚 SOIC 封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCD5701ADR2G
- 商品编号
- C603415
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6A | |
| 拉电流(IOH) | - | |
| 工作电压 | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 18ns | |
| 下降时间(tf) | 7.9ns | |
| 传播延迟 tpLH | 56ns | |
| 传播延迟 tpHL | 63ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 900uA |
应用领域
- 逆变器
- 电机控制
- 不间断电源 (UPS)
- 光伏系统的快速关断
