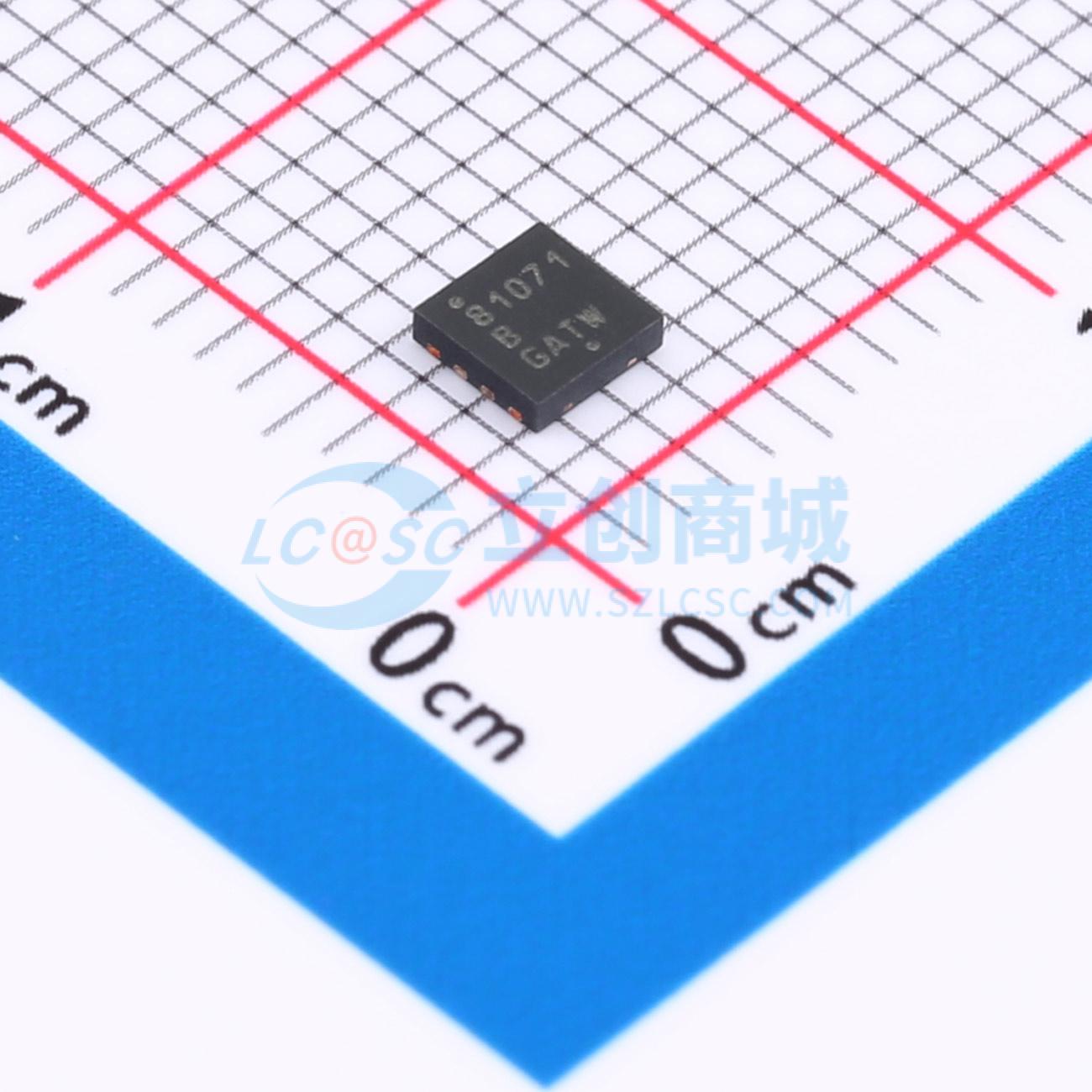

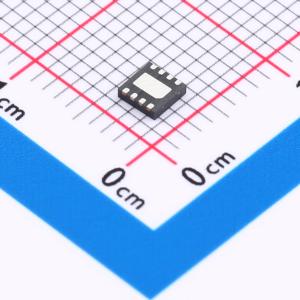

NCP81071BMNTXG
带使能端的双路 5 A 高速低端 MOSFET 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP81071是一款高速双路低端MOSFET驱动器，能够为容性负载提供大峰值电流。该驱动器可在米勒平台区提供5 A的峰值电流，有助于降低MOSFET开关转换期间的米勒效应。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP81071BMNTXG
- 商品编号
- C603797
- 商品封装
- WDFN-8L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 8ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 8ns | |
| 传播延迟 tpLH | 20ns | |
| 传播延迟 tpHL | 20ns | |
| 工作温度 | -40℃~+140℃ | |
| 输入高电平(VIH) | 1.8V~2.2V | |
| 输入低电平(VIL) | 800mV~1.2V | |
| 静态电流(Iq) | 1.4mA |
应用领域
- 服务器电源
- 电信，数据中心电源同步整流器
- 开关模式电源 DC/DC 转换器
- 功率因数校正
- 电机驱动
- 可再生能源，太阳能逆变器
