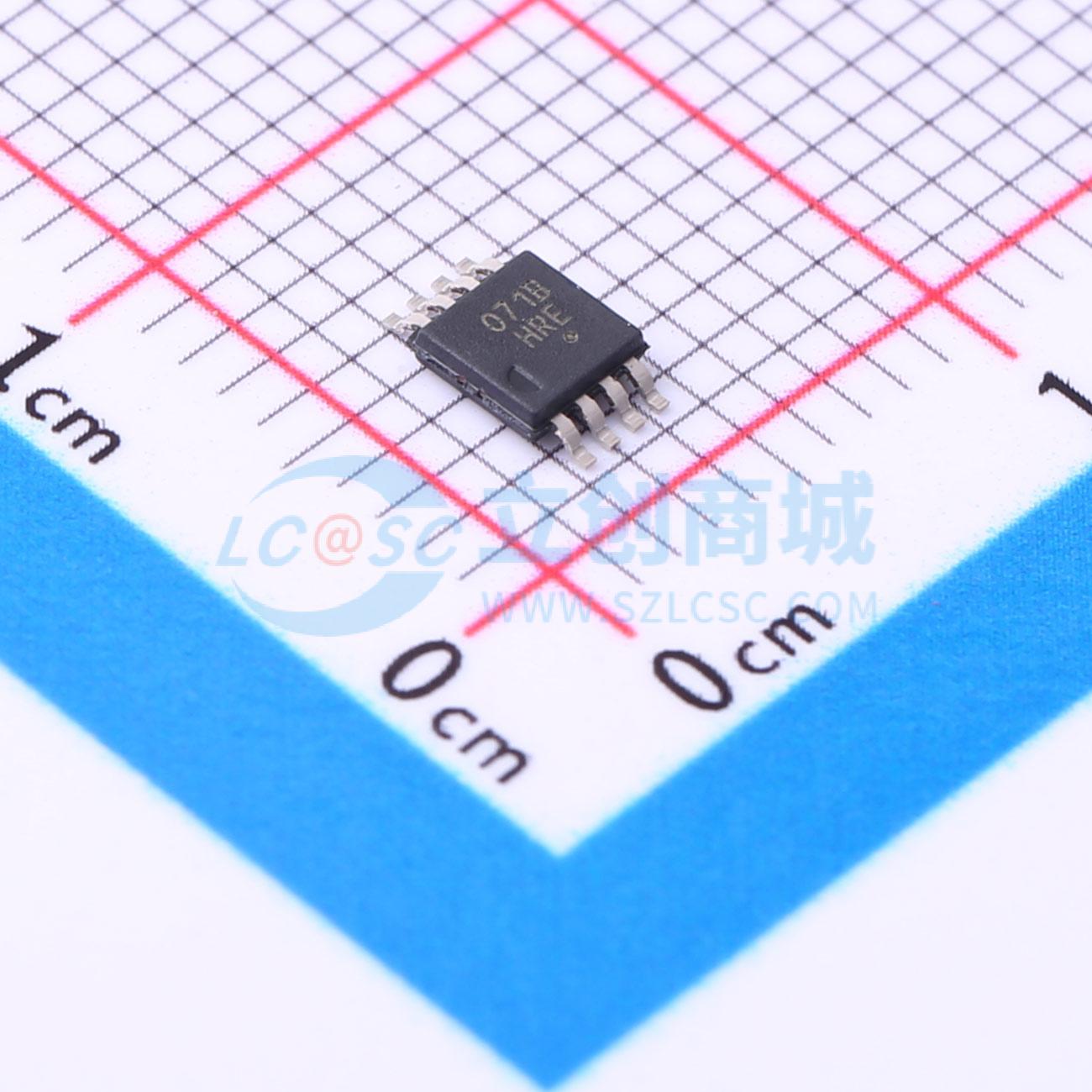

NCP81071BZR2G

描述: NCP81071 是一款高速双低压侧 MOSFET 驱动器。它能够向电容负载提供大峰值电流，在米勒平坦区高达 5A 峰值电流，有助于帮助降低 MOSFET 开关转换期间的米勒效应。该器件提供启用功能，在各种应用中都能为用户提供比现有方案更好的控制。此零部件采用 MSOP8?EP 封装、SOIC8 封装、DFN8 2 mm x 2 mm 封装和 WDFN8 3 mm x 3 mm 封装。
品牌名称: onsemi(安森美)
商品型号: NCP81071BZR2G
商品编号: C603798
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

NCP81071是一款高速双路低侧MOSFET驱动器，能够为容性负载提供大峰值电流。该驱动器可在米勒平台区提供5 A的峰值电流，有助于减少MOSFET开关转换期间的米勒效应。此驱动器还具备使能功能，让用户在不同应用中拥有更好的控制能力。ENA和ENB分别设置在引脚1和引脚8上，这两个引脚在行业标准引脚排列中此前未被使用。它们在内部上拉至驱动器的输入电压，采用高电平有效逻辑，在标准操作时可悬空。该产品提供MSOP8 - EP封装、SOIC8封装和3 mm x 3 mm的WDFN8封装。

商品特性

高电流驱动能力 ±5 A
TTL/CMOS兼容输入，与电源电压无关
行业标准引脚排列
高反向电流能力（峰值6 A）
每个驱动器均有使能功能
带1.8 nF负载时，典型上升时间和下降时间均为8 ns
输入下降沿和上升沿的典型传播延迟时间均为20 ns
输入电压范围为4.5 V至20 V
双路输出可并联以获得更高驱动电流
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

服务器电源
电信、数据中心电源同步整流器
开关模式电源DC/DC转换器
功率因数校正
电机驱动
可再生能源、太阳能逆变器

数据手册PDF

放大查看下载PDF

交货周期

订货89-91个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	5A

	属性	参数值
	拉电流(IOH)	5A
	工作电压	4.5V~20V
	上升时间(tr)	8ns
	下降时间(tf)	8ns
	工作温度	-40℃~+140℃
