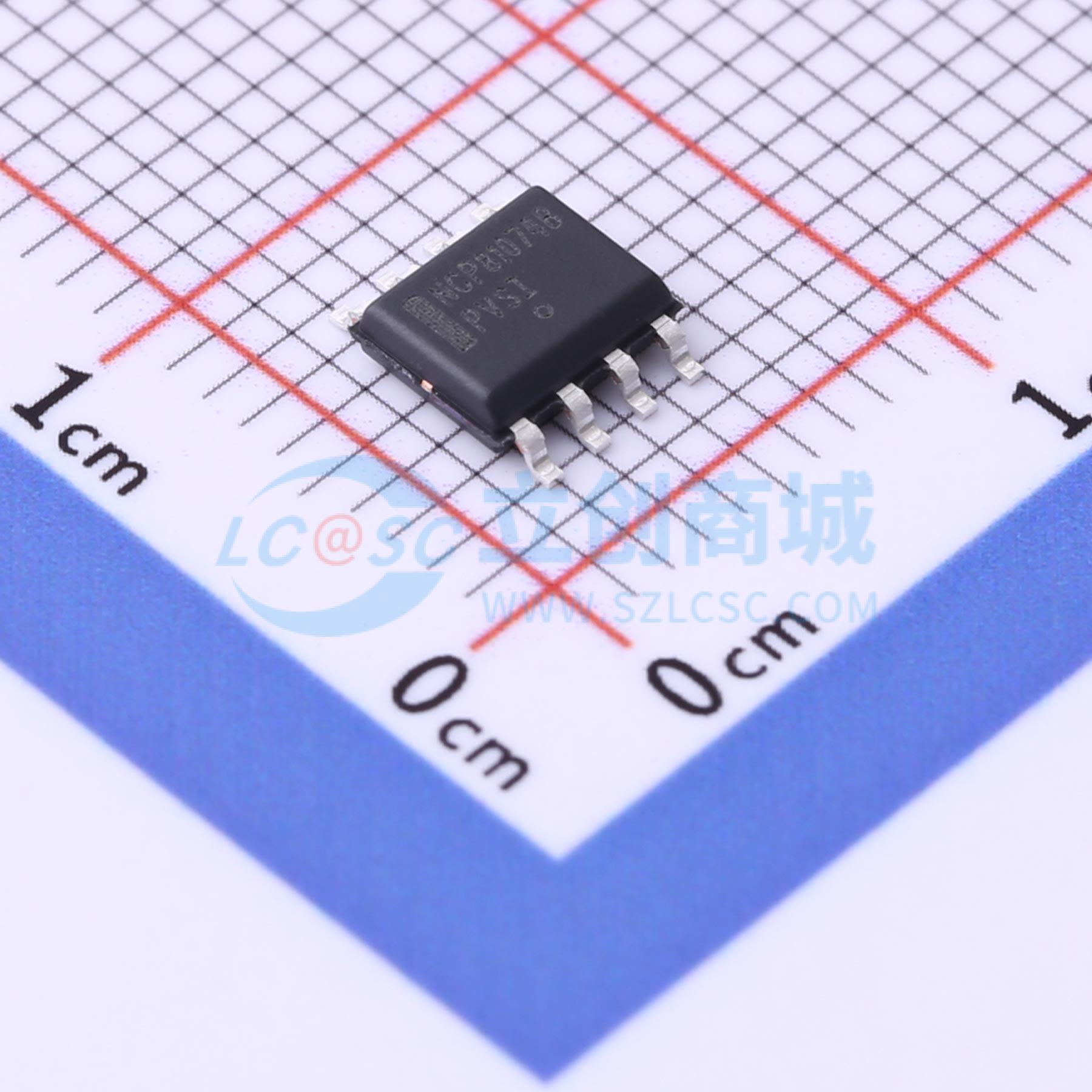

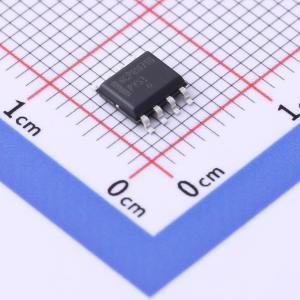

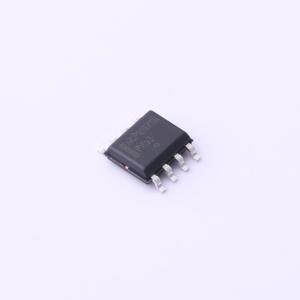

NCP81074BDR2G
单通道10A高速低端MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP81074 是一款单沟道、低压侧 MOSFET 驱动器，能够源/汲最高 10A 的电流。此驱动器可在米勒平坦区提供 7A 峰值电流，克服了开关器件使用 MOSFET 的米勒效应。分割输出配置实现了调节导通和关断摆率的能力。该系列零件采用 SOIC8 和 2mm x 2mm DFN 封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP81074BDR2G
- 商品编号
- C603802
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 10A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 4ns | |
| 下降时间(tf) | 4ns | |
| 工作温度 | -40℃~+140℃ |
商品概述
NCP81074是一款单通道低端MOSFET驱动器，能够为容性负载提供大峰值电流。该驱动器可在米勒平台区提供7 A的峰值电流，有助于减少MOSFET开关转换期间的米勒效应。它采用分离式输出配置，允许用户控制导通和关断压摆率。该器件提供SOIC - 8和DFN8 2x2 mm封装。
商品特性
- 高电流驱动能力：±10 A
- TTL/CMOS兼容输入，与电源电压无关
- 高反向电流能力（峰值10 A）
- 负载为1.8 nF时，典型上升时间和下降时间均为4 ns
- 输入下降和上升时的快速传播延迟时间均为15 ns
- 输入电压范围：4.5 V至20 V
- 分离式输出配置
- 双输入设计，提供驱动灵活性
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 服务器电源
- 电信、数据中心电源同步整流器
- 开关模式电源
- DC/DC转换器
- 功率因数校正
- 电机驱动
- 可再生能源、太阳能逆变器
