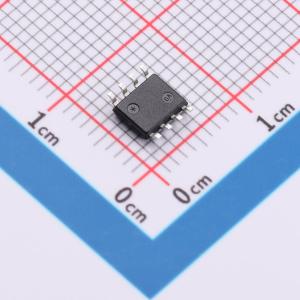

温馨提醒：图片仅供参考，商品以实物为准
NCP81071ADR2G
双路5A高速低端MOSFET驱动器，带使能功能
- 描述
- NCP81071 是一款高速双低压侧 MOSFET 驱动器。它能够向电容负载提供大峰值电流，在米勒平坦区高达 5A 峰值电流，有助于帮助降低 MOSFET 开关转换期间的米勒效应。该器件提供启用功能，在各种应用中都能为用户提供比现有方案更好的控制。 此零部件采用 MSOP8?EP 封装、SOIC8 封装、DFN8 2 mm x 2 mm 封装和 WDFN8 3 mm x 3 mm 封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP81071ADR2G
- 商品编号
- C603796
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.376667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 8ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 8ns | |
| 传播延迟 tpLH | 20ns | |
| 传播延迟 tpHL | 20ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+140℃ | |
| 输入高电平(VIH) | 1.8V~2.2V | |
| 输入低电平(VIL) | 800mV~1.2V | |
| 静态电流(Iq) | 1.4mA |
应用领域
- 服务器电源
- 电信，数据中心电源同步整流器
- 开关模式电源 DC/DC 转换器
- 功率因数校正
- 电机驱动
- 可再生能源，太阳能逆变器
