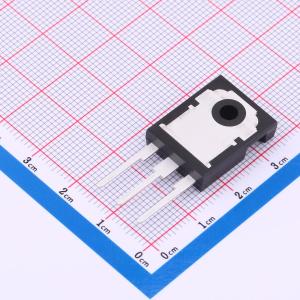

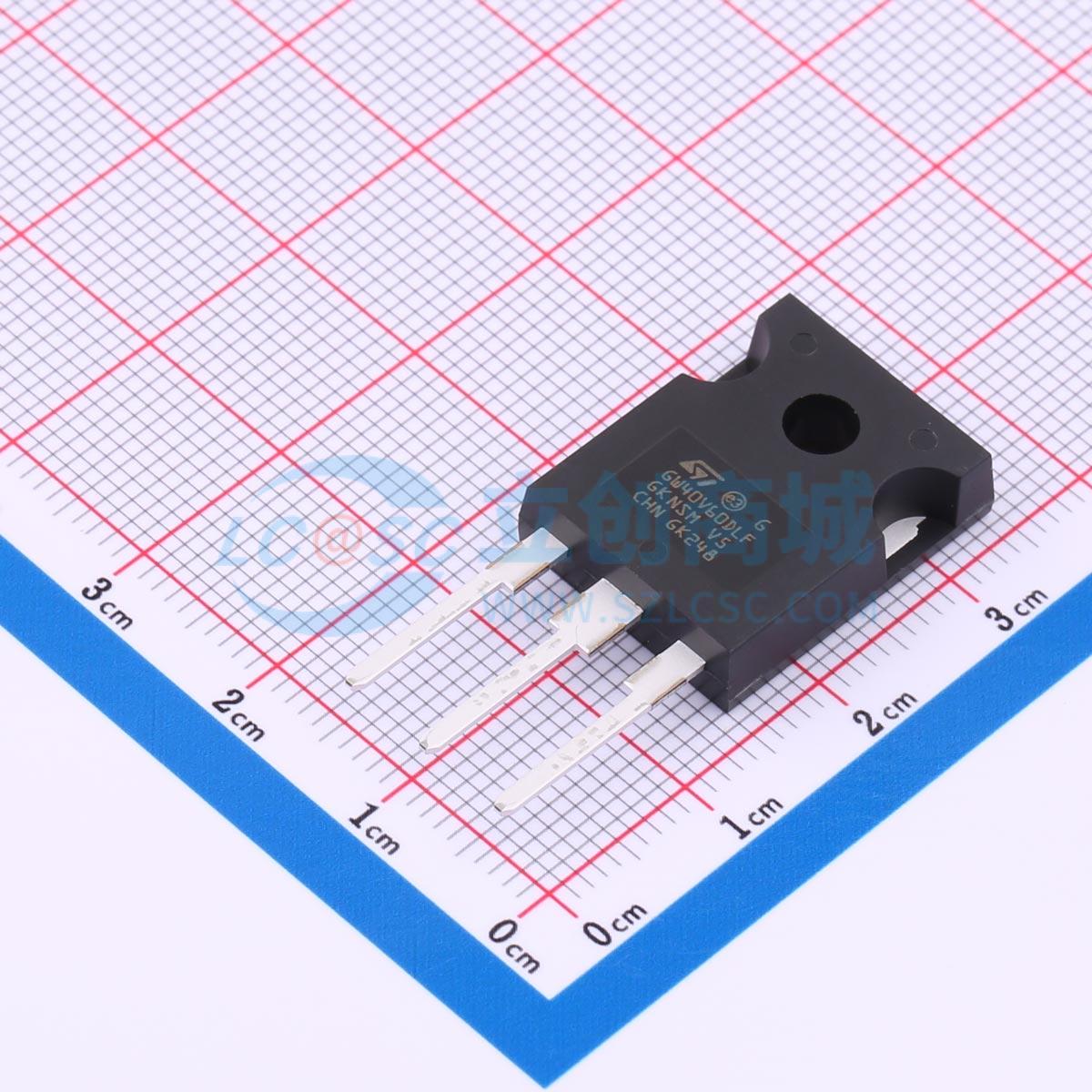

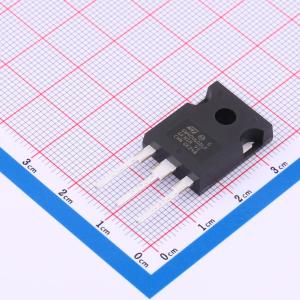

STGW40V60DLF
600V 80A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、40 A超高速沟槽栅场截止V系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGW40V60DLF
- 商品编号
- C5268553
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.901667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 283W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 80A | |
| 集电极脉冲电流(Icm) | 160A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.3V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA | |
| 栅极电荷量(Qg) | 226nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.4nF | |
| 输出电容(Coes) | 220pF | |
| 反向传输电容(Cres) | 180pF | |
| 开启延迟时间(Td(on)) | - | |
| 关断延迟时间(Td(off)) | 208ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | 411uJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+175℃ |
商品概述
该器件是一款采用先进专有沟槽栅场截止结构开发的IGBT，属于V系列IGBT的一部分，该系列在导通损耗和开关损耗之间实现了平衡，以最大化高频转换器的效率。此外，正的VCE(sat)温度系数和非常紧密的参数分布使并联操作更安全。
商品特性
- 仅设计用于软换相
- 最高结温：T_J=175℃
- 无尾关断
- V_CE(sat)=1.8V（典型值）@I_C=40A
- 参数分布紧密
- 安全并联
- 低热阻
- 低V_F软恢复共封装二极管
应用领域
- 感应加热
- 微波炉
- 谐振转换器
