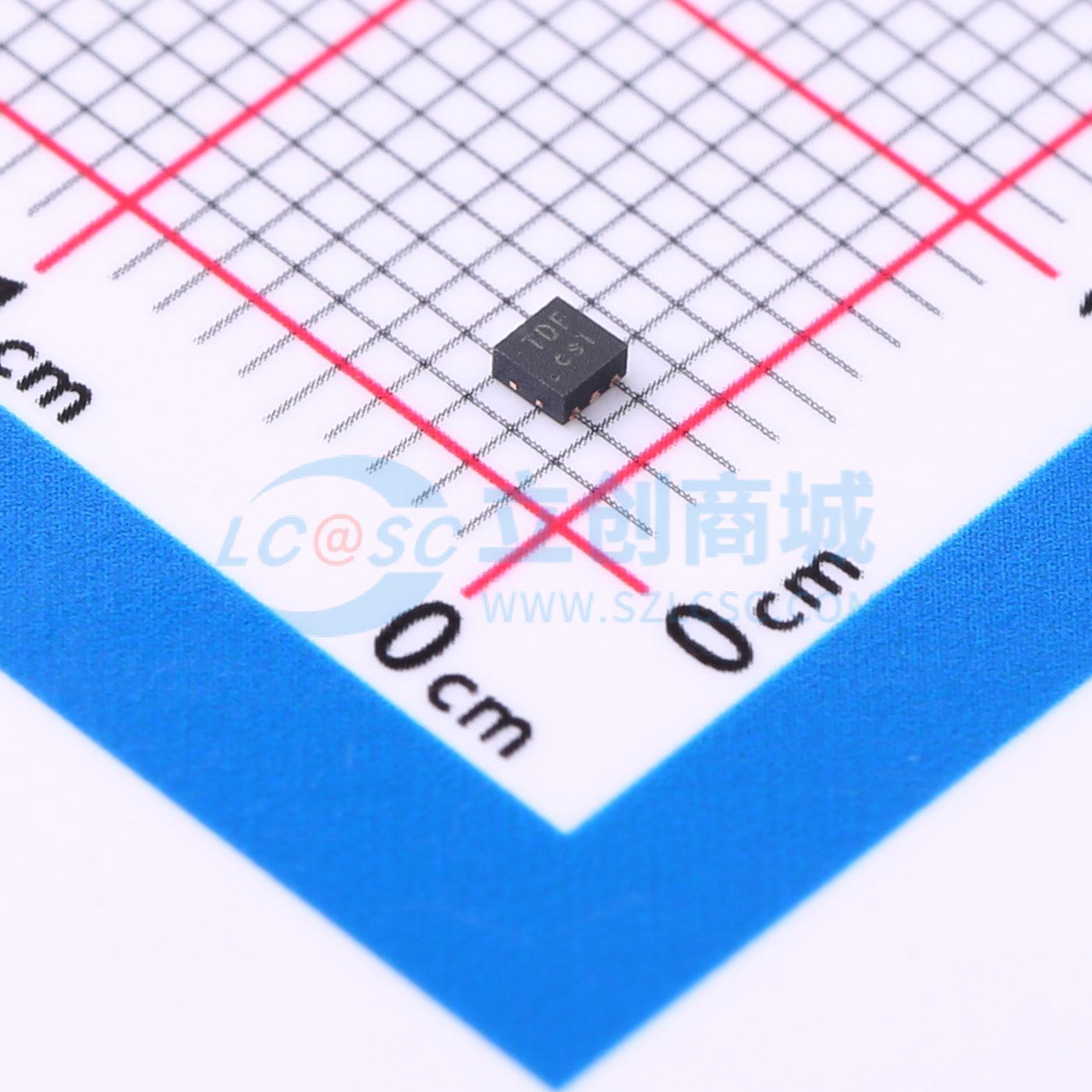

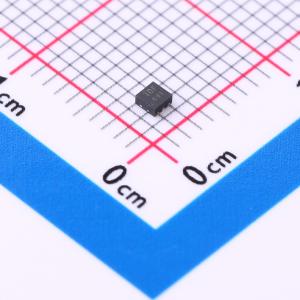

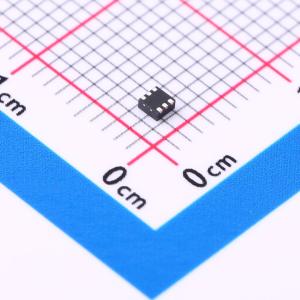

温馨提醒：图片仅供参考，商品以实物为准
TMI31601F
1.5MHz 1.2A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI31601F是一款高效能的1.5MHz同步降压转换器,采用强制PWM模式。输入电压范围为2.5V至5.5V,最大输出电流为1.2A。该器件集成了主PMOSFET开关和同步整流器,无需外部肖特基二极管。适用于便携设备,如手机、DSL调制解调器、PDA等。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI31601F
- 商品编号
- C5259198
- 商品封装
- DFN-6(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 180uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TMI31601F 是一款开关频率恒定为 1.5MHz 的峰值电流模式降压转换器，具备强制 PWM 工作模式。该器件集成了一个主 PMOSFET 开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。它非常适合为单节锂离子（Li+）电池供电的便携式设备供电。此器件提供两种工作模式，即强制 PWM 控制模式，可在更宽的负载范围内实现高效率。TMI31601F 采用小型 DFN1.6x1.6-6 封装。
商品特性
- 输入电压范围：2.5V 至 5.5V
- 高效率：高达 96%（@3.3V）
- 1.5MHz 开关频率工作
- 强制 PWM 工作模式
- 当 VIN = 5V 时，输出电流高达 1.2A
- 无需肖特基二极管
- 0.6V 反馈电压
- 欠压时占空比为 100%
- 斜率补偿电流模式控制，具备出色的线路和负载瞬态响应
- 短路保护
- 热故障保护
- 浪涌电流限制和软启动
- 输入过压保护（OVP）
- 关断电流 <1μA
- DFN1.6x1.6-6 封装
应用领域
- 蜂窝电话和智能手机
- 无线和 DSL 调制解调器
- PDA/MID/PAD
- 数码静态和视频相机
