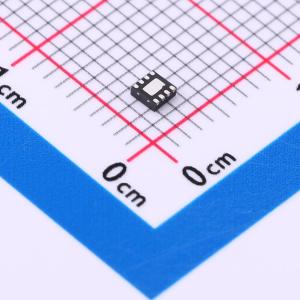

TMI8230

单通道2.8A中压H桥直流电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI8230和TMI8230S是低压直流电机驱动IC。内部集成了285mΩ（高侧+低侧典型值）的H桥NMOS开关，可支持1.8V至11V的输入电压范围。最大电流承载能力高达2.8A
品牌名称: TMI(拓尔微)
商品型号: TMI8230
商品编号: C5259214
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TMI8230和TMI8230S是低压直流电机驱动IC。内部集成285mΩ（高侧+低侧典型值）H桥NMOS开关，可支持1.8V~11V的输入电压范围。最大电流承载能力高达2.8A。该器件支持超低功耗睡眠模式；内置欠压锁定（UVLO）、热关断、过流保护（OCP）电路。TMI8230和TMI8230S可用于相机、智能锁和消费类产品。 TMI8230采用DFN2x2-8封装，TMI8230S采用SOP8封装。

商品特性

支持的输入电压范围：电机电源：1.8V~11V；控制电源：1.8V~7V
LDMOS导通电阻RDS(ON)（高侧+低侧）：285mΩ（典型值）
超低功耗睡眠模式：VCC睡眠模式电流为5nA（典型值）
最大2.8A电流输出能力
内置欠压锁定（UVLO）保护
内置过温保护
内置短路保护
内置过流保护
内置电荷泵
封装和引脚布局：TMI8230：DFN2x2-8封装；TMI8230S：SOP8封装

应用领域

相机
智能锁
消费类产品
机器人
直流电机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	2.8A
	工作电压	1.8V~7V

	属性	参数值
	导通电阻	285mΩ
	静态电流(Iq)	5nA
	工作温度	-40℃~+125℃
