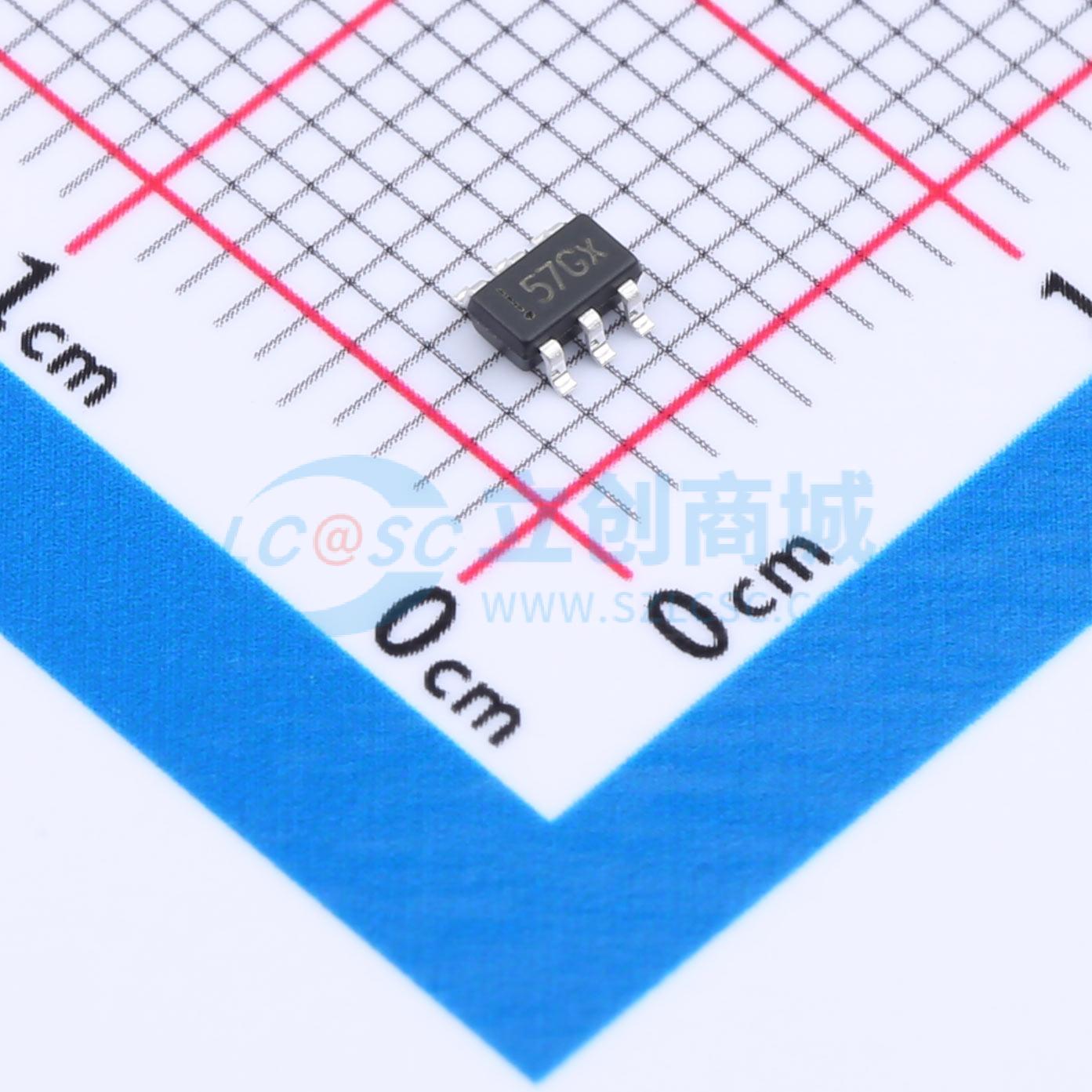

GX4057

500mA锂电池充电器芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低功耗0.5uA,预冲电压4.2V
品牌名称: 国芯佳品
商品型号: GX4057
商品编号: C5259237
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

GX4057是一款单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。 GX4057充电截止电压为4.2V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的1/10时，GX4057 将自动结束充电过程。当输入电压被移掉后，GX4057自动进入低电流待机状态，待机电流降至 0.5uA。

商品特性

最大充电电流：500mA
超低功耗0.5uA
无需MOSFET、检测电阻器和隔离二极管
智能热调节功能可实现充电速率最大化
智能再充电功能
预充电压：4.2V
C/10 充电终止
2.9V 涓流充电阈值
封装形式：SOT23-6L

应用领域

充电座
蓝牙耳机
GPS手机
PDA
MP3/MP4
数码相机
Mini 音响等便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6.5V
	最大充电电流	550mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	500nA
