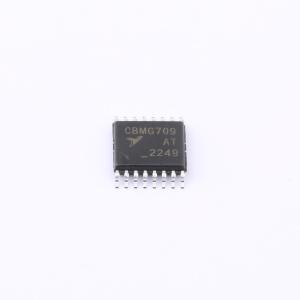

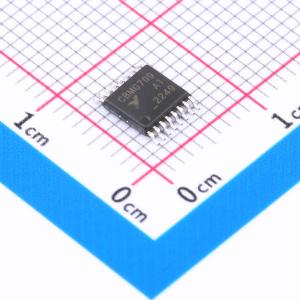

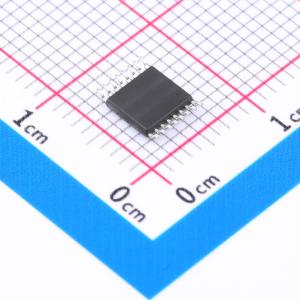

温馨提醒：图片仅供参考，商品以实物为准
CBMG709ATS16
CBMG709ATS16
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CBMG708/CBMG709 是低压CMOS 模拟多路复用器，分别由八个单通道和四个差分通道组成。CBMG708 将八个输入（S1 到S8）中的一个切换到公共输出D，由3 位二进制地址线A0、A1 和A2 确定。CBG709 将四个差分输入中的一个切换到由2 位二进制地址线A0 和A1 确定的公共差分输出。
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBMG709ATS16
- 商品编号
- C5259150
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 14ns@5V,35pF | |
| 静态电流(Iq) | 0.001uA |
商品概述
CBMG708/CBMG709 是低压CMOS 模拟多路复用器，分别由八个单通道和四个差分通道组成。CBMG708 将八个输入（S1 到S8）中的一个切换到公共输出D，由3 位二进制地址线A0、A1 和A2 确定。CBG709 将四个差分输入中的一个切换到由2 位二进制地址线A0 和A1 确定的公共差分输出。两个设备上的EN 输入用于启用或禁用设备。禁用时，将关闭所有通道。
低功耗和1.8 V 至5.5 V 的工作电源范围使CBMG708/CBMG709 成为电池供电的便携式仪器的理想选择。所有通道在进行切换操作前都会出现断路，防止在切换通道时出现瞬时短路。
这些开关具有低功耗，高开关速度，非常低的导通电阻和低漏电流等特性。导通电阻在几欧姆的范围内，在开关之间紧密连接，所以在整个信号范围内非常平坦。这些开关可以像多路复用器或解复用器一样工作，并且输入信号范围可达到电源。
CBMG708/CBMG709 均采用TSSOP16 封装。
商品特性
- 单电源：1.8 V to 5.5 V
- 双电源：±2.5 V
- 导通电阻：3Ω
- 导通电阻平坦度：0.75Ω
- 漏电流：100pA
- 开关时间：14ns
- 低功耗TTL/CMOS 兼容性输入
应用领域
- 数据采集系统
- 通讯系统
- 继电器
- 音视频开关
- 电池供电系统
