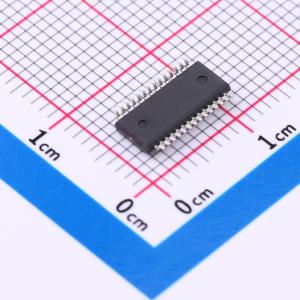

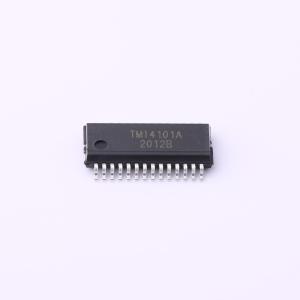

TMI4101A

TMI4101XN 内置高精度电压检测电路和延时电路进行电压、电流以及温度的监控，保证 Pack 安全。此外，TMI4101XN 具有 0V 充电功能，提升 Pack 使用寿命。

TMI4101XN 具有两种工作模式：正常模式、休眠模式。当任意电芯处于低容量状态时，TMI4101XN 进入休眠模式来降低系统功耗。

• 过充电压、过充电流保护延时、短路保护延时以及温度保护延时固定
• 集成 N-MOSFET 驱动
• 上电自激活可选
• 低功耗设计
• 正常工作功耗（含驱动电流）：30μA (Max)
• 休眠模式功耗：3μA (Max)
• 工作温度范围：-40°C~85°C
• 工作电压范围：3V~80V
• 封装形式：28pin SSOP28
• 两路 SEL 管脚选择 7/8/9/10 串应用
• 高精度电压检测功能：
  • 过充电保护电压 VOV：3.2V - 4.4V(档位 25mV)
  • 过充电保护电压精度：±15mV
  • 迟滞电压：0.400mV
  • 过放保护电压 VUV：2.0V - 3.6V(档位 100mV)
  • 过放电保护电压精度：±50mV
  • 过放电保护解除迟滞电压：0 - 1.6V
• 放电过流检测功能：
  • 过流 1 保护电压 VDOC1：0.025V - 0.400V (档位 12.5mV)
  • 过流 1 保护电压精度：±10mV
  • 过流 2 保护电压 VDOC2：2×VDOC1 (档位 25mV)
  • 过流 2 保护电压精度：±15mV
• 短路检测功能：
  • 短路保护电压 VSC：4×VDOC1 (档位 100mV)
  • 短路保护电压精度：±15mV
• 充电过流检测功能：
  • 充电流保护电压 VCOC：10mV - 50mV (档位 10mV)
  • 充电过流保护精度：10mV：±5mV，20mV - 50mV：±10mV
• 电池平衡功能：
  • 平衡开启阈值电压：3.2V - 4.375V (25mV 一档)
  • 平衡阈值电压精度：±25mV
• 温度检测功能：
  • 充电高温保护温度：50°C
  • 充电高温保护温度精度：±4°C(Max.)
  • 充电低温保护温度：-5°C
  • 充电低温保护温度精度：±5°C (Max.)
  • 放电高温保护温度：70°C
  • 放电高温保护温度精度：±4°C (Max.)
  • 放电低温保护温度：-25°C
  • 充电低温保护温度精度：±5°C (Max.)
• 外接电容设置过放电压保护延时、放电过流 1 保护延时以及放电过流 2 保护延时

• 电动平衡车
• 电动工具
• UPS 与移动基站
• 电动自行车
• 电动叉车
